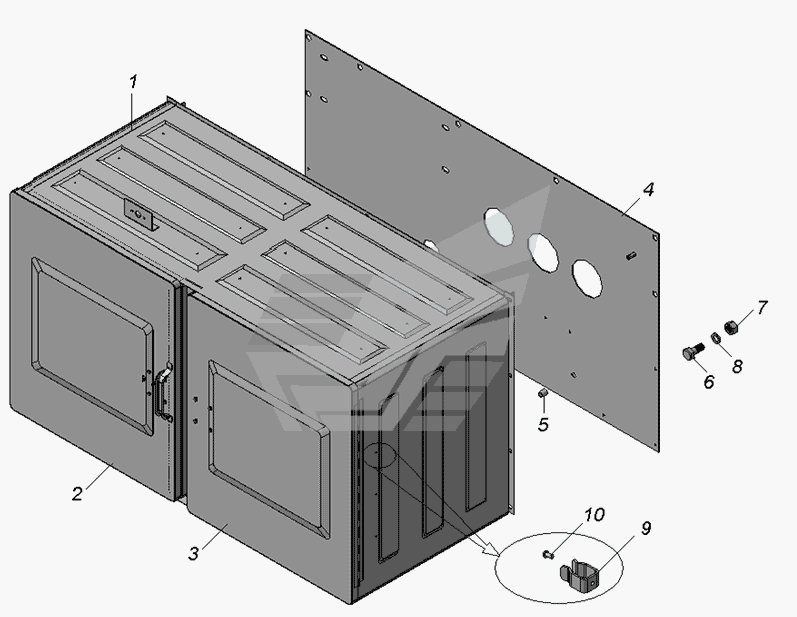

96931-8027010-03 Установка шкафа арматурного
100%
Название детали
Корпус шкафа арматурного
Заводской номер
96931-8027060-03
Количество на модель
1
№
1
Название детали
Дверка в сборе
Заводской номер
96931-8027030-03
Количество на модель
1
№
2
Название детали
Дверка в сборе
Заводской номер
96931-8027031-03
Количество на модель
1
№
3
Название детали
Стенка задняя
Заводской номер
96931-8027012-03
Количество на модель
1
№
4
Название детали
Втулка
Заводской номер
9674-3700064-01
Количество на модель
1
№
5
Название детали
Болт ТЕМ 10-6g х25
Заводской номер
1/12069/21
Количество на модель
20
№
6
Название детали
Гайка ЕМ10-6Н
Заводской номер
1/21647/70
Количество на модель
20
№
7
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
20
№
8
Название детали
Скоба
Заводской номер
9674-8000412
Количество на модель
3
№
9
Название детали
Заклепка 4х8
Заводской номер
1/04274/00
Количество на модель
3
№
10
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус шкафа арматурного | 96931-8027060-03 | 1 | 1 | 1 | |||
| 2 | Дверка в сборе | 96931-8027030-03 | 1 | 1 | 2 | |||
| 3 | Дверка в сборе | 96931-8027031-03 | 1 | 1 | 3 | |||
| 4 | Стенка задняя | 96931-8027012-03 | 1 | 1 | 4 | |||
| 5 | Втулка | 9674-3700064-01 | 1 | 1 | 5 | |||
| 6 | Болт ТЕМ 10-6g х25 | 1/12069/21 | 20 | 20 | 6 | |||
| 7 | Гайка ЕМ10-6Н | 1/21647/70 | 20 | 20 | 7 | |||
| 8 | Шайба пружинная 8 | 1/05168/70 | 20 | 20 | 8 | |||
| 9 | Скоба | 9674-8000412 | 3 | 3 | 9 | |||
| 10 | Заклепка 4х8 | 1/04274/00 | 3 | 3 | 10 |
