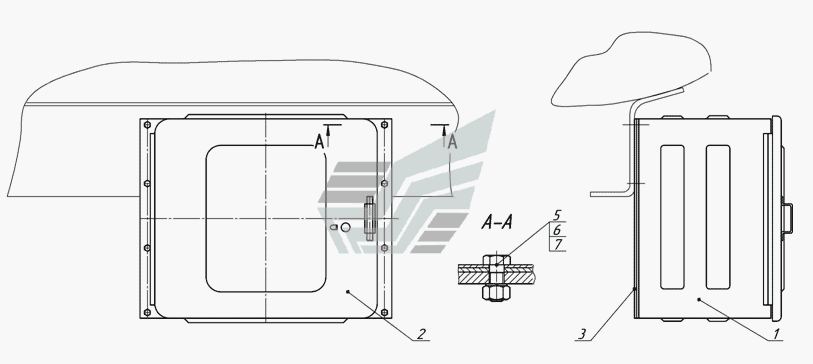

96742-8027010-10 Установка шкафа арматурного
100%
Название детали
Корпус шкафа в сборе
Заводской номер
96742-8027060-10
Количество на модель
1
№
1
Название детали
Дверка в сборе
Заводской номер
96742-01-8027030-10
Количество на модель
1
№
2
Название детали
Стенка задняя
Заводской номер
96742-8027012-10
Количество на модель
1
№
3
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
10
№
5
Название детали
Гайка ЕМ10-6Н
Заводской номер
1/21647/70
Количество на модель
10
№
6
Название детали
Шайба пружинная 8
Заводской номер
1/05168/70
Количество на модель
10
№
7
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Корпус шкафа в сборе | 96742-8027060-10 | 1 | 1 | 1 | |||
| 2 | Дверка в сборе | 96742-01-8027030-10 | 1 | 1 | 2 | |||
| 3 | Стенка задняя | 96742-8027012-10 | 1 | 1 | 3 | |||
| 5 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 10 | 10 | 5 | |||
| 6 | Гайка ЕМ10-6Н | 1/21647/70 | 10 | 10 | 6 | |||
| 7 | Шайба пружинная 8 | 1/05168/70 | 10 | 10 | 7 |
