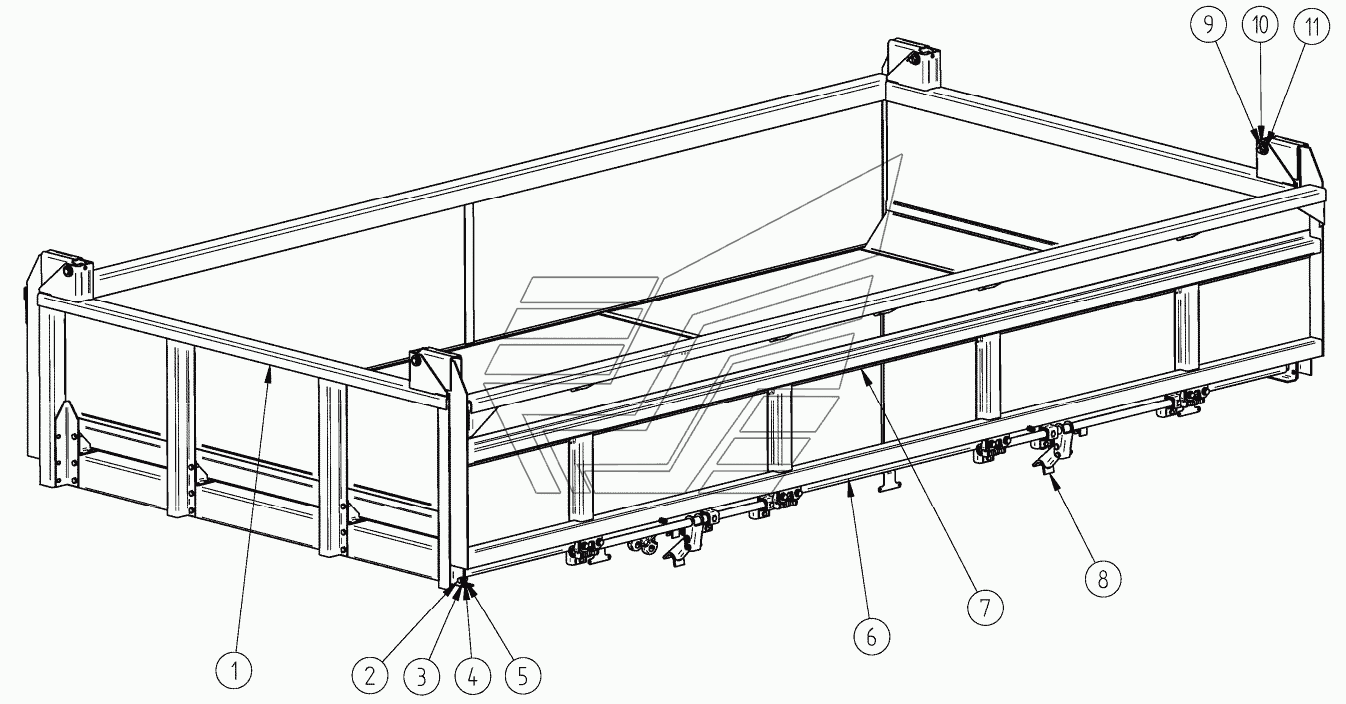

Платформа в сборе
100%
Название детали
Борт передний
Заводской номер
8543-8504010
Количество на модель
2
№
1
Название детали
Болт ТЕМ12-6gх30
Заводской номер
1/55404/21
Количество на модель
44
№
2
Название детали
Шайба
Заводской номер
1/05200/01
Количество на модель
44
№
3
Название детали
Шайба 12 пружинная
Заводской номер
1/05170/73
Количество на модель
44
№
4
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
44
№
5
Название детали
Основание платформы с настилом
Заводской номер
85431-8501010
Количество на модель
1
№
6
Название детали
Борт боковой
Заводской номер
8543-8502010
Количество на модель
2
№
7
Название детали
Механизм запоров бортов
Заводской номер
8543-8505010-10
Количество на модель
1
№
8
Название детали
Палец
Заводской номер
8543-8524560
Количество на модель
4
№
9
Название детали
Шайба
Заводской номер
8543-8524562
Количество на модель
4
№
10
Название детали
Шплинт х
Заводской номер
258072
Количество на модель
4
№
11
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Борт передний | 8543-8504010 | 2 | 2 | 1 | |||
| 2 | Болт ТЕМ12-6gх30 | 1/55404/21 | 44 | 44 | 2 | |||
| 3 | Шайба | 1/05200/01 | 44 | 44 | 3 | |||
| 4 | Шайба 12 пружинная | 1/05170/73 | 44 | 44 | 4 | |||
| 5 | Гайка М12х1,25-6Н | 1/61015/11 | 44 | 44 | 5 | |||
| 6 | Основание платформы с настилом | 85431-8501010 | 1 | 1 | 6 | |||
| 7 | Борт боковой | 8543-8502010 | 2 | 2 | 7 | |||
| 8 | Механизм запоров бортов | 8543-8505010-10 | 1 | 1 | 8 | |||
| 9 | Палец | 8543-8524560 | 4 | 4 | 9 | |||
| 10 | Шайба | 8543-8524562 | 4 | 4 | 10 | |||
| 11 | Шплинт х | 258072 | 4 | 4 | 11 |
