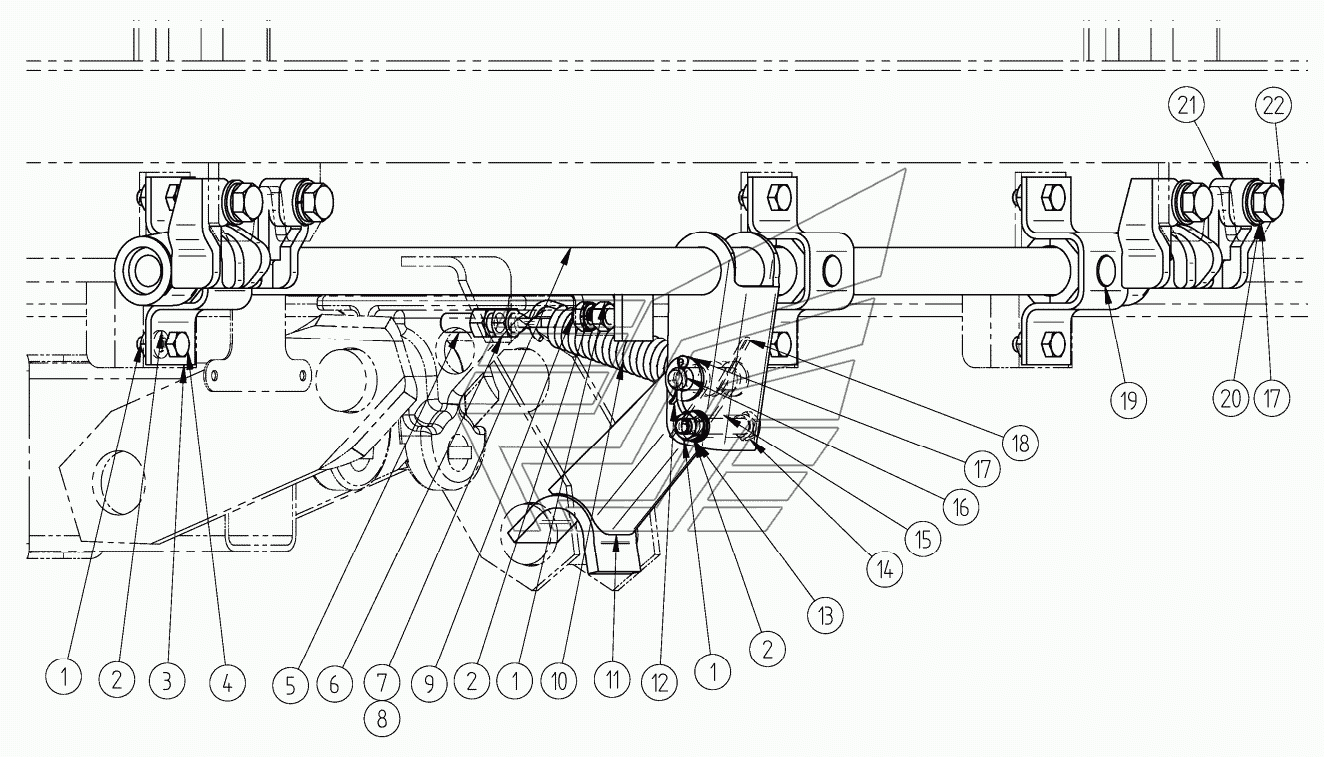

Механизм запоров бортов
100%
Название детали
Гайка
Заводской номер
1/21647/11
Количество на модель
36
№
1
Название детали
Шайба 10 пружинная
Заводской номер
1/05168/73
Количество на модель
32
№
2
Название детали
Кронштейн №2 вкладыша
Заводской номер
8527-8524472
Количество на модель
12
№
3
Название детали
Болт ТЕМ10х1,25-6gх25
Заводской номер
1/59707/21
Количество на модель
24
№
4
Название детали
Тяга регулировочная
Заводской номер
8543-8524558
Количество на модель
4
№
5
Название детали
Гайка М12х1,25-6Н
Заводской номер
1/61015/11
Количество на модель
8
№
6
Название детали
Вал управления запорами левый
Заводской номер
8543-8505021-10
Количество на модель
2
№
7
Название детали
Вал управления запорами правый
Заводской номер
8543-8505020-10
Количество на модель
2
№
8
Название детали
Болт М8х1,25-6gх35
Заводской номер
1/59709/21
Количество на модель
4
№
9
Название детали
Пружина крюка запора
Заводской номер
8551-8524556
Количество на модель
4
№
10
Название детали
Тяга запоров бортов
Заводской номер
8543-8505040-10
Количество на модель
4
№
11
Название детали
Шплинт х
Заводской номер
1/07970/01
Количество на модель
4
№
12
Название детали
Шайба плоская 10,2х18
Заводской номер
1/26386/71
Количество на модель
4
№
13
Название детали
Болт М10х1,25-6gх70
Заводской номер
1/58888/21
Количество на модель
4
№
14
Название детали
Втулка
Заводской номер
8543-8505036-10
Количество на модель
4
№
15
Название детали
Палец
Заводской номер
260117
Количество на модель
4
№
16
Название детали
Шайба плоская 14,8х26х3
Заводской номер
1/05201/01
Количество на модель
52
№
17
Название детали
Пружина рычага
Заводской номер
8543-8505039-10
Количество на модель
4
№
18
Название детали
Вкладыш вала
Заводской номер
8527-8524474
Количество на модель
24
№
19
Название детали
Шайба пружинная 14
Заводской номер
1/05171/73
Количество на модель
16
№
20
Название детали
Скоба запоров бортов
Заводской номер
8543-8505050-10
Количество на модель
8
№
21
Название детали
Болт М14х1,5х35
Заводской номер
1/14083/21
Количество на модель
16
№
22
| № | Инфо | Название детали | Заводской номер | Количество на модель | Количество на модель | № | Инфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гайка | 1/21647/11 | 36 | 36 | 1 | |||
| 2 | Шайба 10 пружинная | 1/05168/73 | 32 | 32 | 2 | |||
| 3 | Кронштейн №2 вкладыша | 8527-8524472 | 12 | 12 | 3 | |||
| 4 | Болт ТЕМ10х1,25-6gх25 | 1/59707/21 | 24 | 24 | 4 | |||
| 5 | Тяга регулировочная | 8543-8524558 | 4 | 4 | 5 | |||
| 6 | Гайка М12х1,25-6Н | 1/61015/11 | 8 | 8 | 6 | |||
| 7 | Вал управления запорами левый | 8543-8505021-10 | 2 | 2 | 7 | |||
| 8 | Вал управления запорами правый | 8543-8505020-10 | 2 | 2 | 8 | |||
| 9 | Болт М8х1,25-6gх35 | 1/59709/21 | 4 | 4 | 9 | |||
| 10 | Пружина крюка запора | 8551-8524556 | 4 | 4 | 10 | |||
| 11 | Тяга запоров бортов | 8543-8505040-10 | 4 | 4 | 11 | |||
| 12 | Шплинт х | 1/07970/01 | 4 | 4 | 12 | |||
| 13 | Шайба плоская 10,2х18 | 1/26386/71 | 4 | 4 | 13 | |||
| 14 | Болт М10х1,25-6gх70 | 1/58888/21 | 4 | 4 | 14 | |||
| 15 | Втулка | 8543-8505036-10 | 4 | 4 | 15 | |||
| 16 | Палец | 260117 | 4 | 4 | 16 | |||
| 17 | Шайба плоская 14,8х26х3 | 1/05201/01 | 52 | 52 | 17 | |||
| 18 | Пружина рычага | 8543-8505039-10 | 4 | 4 | 18 | |||
| 19 | Вкладыш вала | 8527-8524474 | 24 | 24 | 19 | |||
| 20 | Шайба пружинная 14 | 1/05171/73 | 16 | 16 | 20 | |||
| 21 | Скоба запоров бортов | 8543-8505050-10 | 8 | 8 | 21 | |||
| 22 | Болт М14х1,5х35 | 1/14083/21 | 16 | 16 | 22 |
