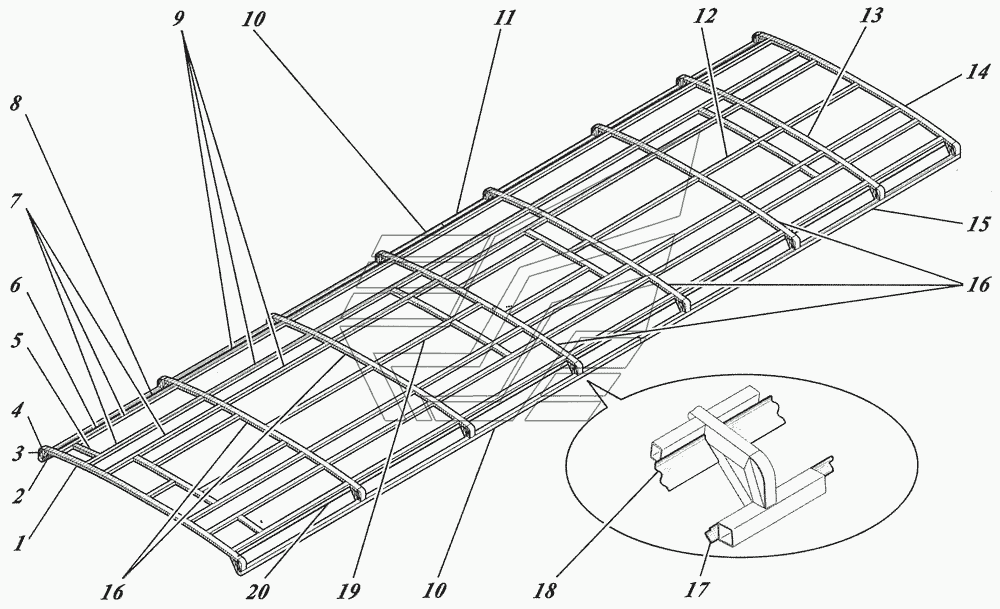

Каркас даху 4238-5701010
100%
Назва деталі
Дуга даху №1
Заводський номер
4230-5701046
Кількість на модель
1
№
1
Назва деталі
Схил даху
Заводський номер
4230-5701034
Кількість на модель
16
№
2
Назва деталі
Косинка дуги даху
Заводський номер
4230-5701040
Кількість на модель
4
№
3
Назва деталі
Пластина розкосу дуги даху
Заводський номер
4230-5701032
Кількість на модель
16
№
4
Назва деталі
Пояс даху
Заводський номер
4238-5701180
Кількість на модель
2
№
5
Назва деталі
Бічний кутник
Заводський номер
4230-5701192
Кількість на модель
1
№
6
Назва деталі
Пояс даху
Заводський номер
4238-5701176
Кількість на модель
6
№
7
Назва деталі
Куточок пояса
Заводський номер
4238-5701210
Кількість на модель
2
№
8
Назва деталі
Стрингер даху № 1
Заводський номер
4230-5701016
Кількість на модель
24
№
9
Назва деталі
Пояс даху
Заводський номер
4238-5701152
Кількість на модель
2
№
10
Назва деталі
Пояс даху
Заводський номер
4238-5701156
Кількість на модель
1
№
11
Назва деталі
Пояс даху
Заводський номер
4238-5701160
Кількість на модель
1
№
12
Назва деталі
Дуга даху №7
Заводський номер
4238-5701054
Кількість на модель
1
№
13
Назва деталі
Дуга даху
Заводський номер
4230-5701042
Кількість на модель
1
№
14
Назва деталі
Пояс даху
Заводський номер
4238-5701154
Кількість на модель
1
№
15
Назва деталі
Дуга даху №2
Заводський номер
4238-5701042
Кількість на модель
5
№
16
Назва деталі
Куточок пояса
Заводський номер
4230-5701150
Кількість на модель
8
№
17
Назва деталі
Бічний кутник
Заводський номер
4230-5701130
Кількість на модель
8
№
18
Назва деталі
Центральний стрингер даху
Заводський номер
4230-5701026
Кількість на модель
3
№
19
Назва деталі
Бічний кутник
Заводський номер
4230-5701190
Кількість на модель
1
№
20
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Дуга даху №1 | 4230-5701046 | 1 | 1 | 1 | |||
| 2 | Схил даху | 4230-5701034 | 16 | 16 | 2 | |||
| 3 | Косинка дуги даху | 4230-5701040 | 4 | 4 | 3 | |||
| 4 | Пластина розкосу дуги даху | 4230-5701032 | 16 | 16 | 4 | |||
| 5 | Пояс даху | 4238-5701180 | 2 | 2 | 5 | |||
| 6 | Бічний кутник | 4230-5701192 | 1 | 1 | 6 | |||
| 7 | Пояс даху | 4238-5701176 | 6 | 6 | 7 | |||
| 8 | Куточок пояса | 4238-5701210 | 2 | 2 | 8 | |||
| 9 | Стрингер даху № 1 | 4230-5701016 | 24 | 24 | 9 | |||
| 10 | Пояс даху | 4238-5701152 | 2 | 2 | 10 | |||
| 11 | Пояс даху | 4238-5701156 | 1 | 1 | 11 | |||
| 12 | Пояс даху | 4238-5701160 | 1 | 1 | 12 | |||
| 13 | Дуга даху №7 | 4238-5701054 | 1 | 1 | 13 | |||
| 14 | Дуга даху | 4230-5701042 | 1 | 1 | 14 | |||
| 15 | Пояс даху | 4238-5701154 | 1 | 1 | 15 | |||
| 16 | Дуга даху №2 | 4238-5701042 | 5 | 5 | 16 | |||
| 17 | Куточок пояса | 4230-5701150 | 8 | 8 | 17 | |||
| 18 | Бічний кутник | 4230-5701130 | 8 | 8 | 18 | |||
| 19 | Центральний стрингер даху | 4230-5701026 | 3 | 3 | 19 | |||
| 20 | Бічний кутник | 4230-5701190 | 1 | 1 | 20 |
