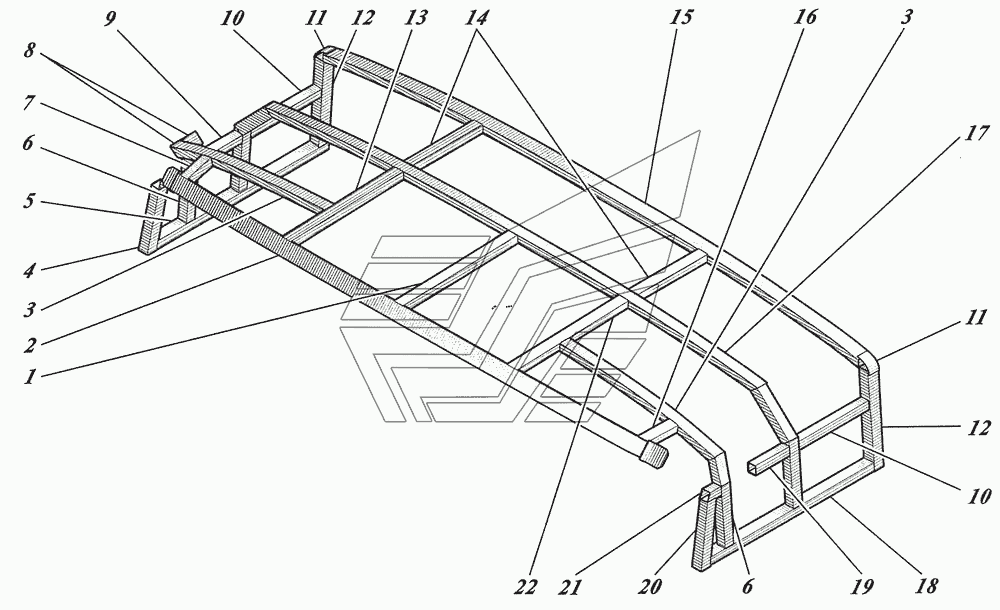

Каркас передньої частини даху 4230-5701002
100%
Назва деталі
Центральний стрингер похилої дуги
Заводський номер
4230-5701260
Кількість на модель
1
№
1
Назва деталі
Передня похила дуга
Заводський номер
4230-5701250
Кількість на модель
1
№
2
Назва деталі
Дуга даху
Заводський номер
4230-5701222
Кількість на модель
2
№
3
Назва деталі
Передня похила права опора даху
Заводський номер
4230-5701232
Кількість на модель
1
№
4
Назва деталі
Верхній правий пояс
Заводський номер
4230-5401070
Кількість на модель
1
№
5
Назва деталі
Передня опора даху
Заводський номер
4230-5701230
Кількість на модель
2
№
6
Назва деталі
Правий кут нахилу дуги
Заводський номер
4230-5701272
Кількість на модель
1
№
7
Назва деталі
З'єднувальний кутник
Заводський номер
4230-5701248
Кількість на модель
2
№
8
Назва деталі
Пояс
Заводський номер
4230-5701242
Кількість на модель
1
№
9
Назва деталі
Бічний стрингер
Заводський номер
4230-5701215
Кількість на модель
2
№
10
Назва деталі
Косинка
Заводський номер
4230-5601150
Кількість на модель
2
№
11
Назва деталі
Передня бічна верхня стійка
Заводський номер
4230-5701038
Кількість на модель
2
№
12
Назва деталі
Правий стрингер похилої дуги
Заводський номер
4230-5701264
Кількість на модель
1
№
13
Назва деталі
Передній стрингер
Заводський номер
4230-5701214
Кількість на модель
2
№
14
Назва деталі
Дуга задньої частини
Заводський номер
4230-5601162
Кількість на модель
1
№
15
Назва деталі
Кут нахилу дуги
Заводський номер
4230-5701273
Кількість на модель
1
№
16
Назва деталі
Передня дуга даху
Заводський номер
4230-5701200
Кількість на модель
1
№
17
Назва деталі
Верхній лівий пояс
Заводський номер
4230-5401072
Кількість на модель
1
№
18
Назва деталі
Пояс
Заводський номер
4230-5701244
Кількість на модель
1
№
19
Назва деталі
Передня похила ліва опора даху
Заводський номер
4230-5701233
Кількість на модель
1
№
20
Назва деталі
Пояс
Заводський номер
4230-5701240
Кількість на модель
1
№
21
Назва деталі
Стрингер похилої дуги, лівий
Заводський номер
4230-5701265
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Центральний стрингер похилої дуги | 4230-5701260 | 1 | 1 | 1 | |||
| 2 | Передня похила дуга | 4230-5701250 | 1 | 1 | 2 | |||
| 3 | Дуга даху | 4230-5701222 | 2 | 2 | 3 | |||
| 4 | Передня похила права опора даху | 4230-5701232 | 1 | 1 | 4 | |||
| 5 | Верхній правий пояс | 4230-5401070 | 1 | 1 | 5 | |||
| 6 | Передня опора даху | 4230-5701230 | 2 | 2 | 6 | |||
| 7 | Правий кут нахилу дуги | 4230-5701272 | 1 | 1 | 7 | |||
| 8 | З'єднувальний кутник | 4230-5701248 | 2 | 2 | 8 | |||
| 9 | Пояс | 4230-5701242 | 1 | 1 | 9 | |||
| 10 | Бічний стрингер | 4230-5701215 | 2 | 2 | 10 | |||
| 11 | Косинка | 4230-5601150 | 2 | 2 | 11 | |||
| 12 | Передня бічна верхня стійка | 4230-5701038 | 2 | 2 | 12 | |||
| 13 | Правий стрингер похилої дуги | 4230-5701264 | 1 | 1 | 13 | |||
| 14 | Передній стрингер | 4230-5701214 | 2 | 2 | 14 | |||
| 15 | Дуга задньої частини | 4230-5601162 | 1 | 1 | 15 | |||
| 16 | Кут нахилу дуги | 4230-5701273 | 1 | 1 | 16 | |||
| 17 | Передня дуга даху | 4230-5701200 | 1 | 1 | 17 | |||
| 18 | Верхній лівий пояс | 4230-5401072 | 1 | 1 | 18 | |||
| 19 | Пояс | 4230-5701244 | 1 | 1 | 19 | |||
| 20 | Передня похила ліва опора даху | 4230-5701233 | 1 | 1 | 20 | |||
| 21 | Пояс | 4230-5701240 | 1 | 1 | 21 | |||
| 22 | Стрингер похилої дуги, лівий | 4230-5701265 | 1 | 1 | 22 |
