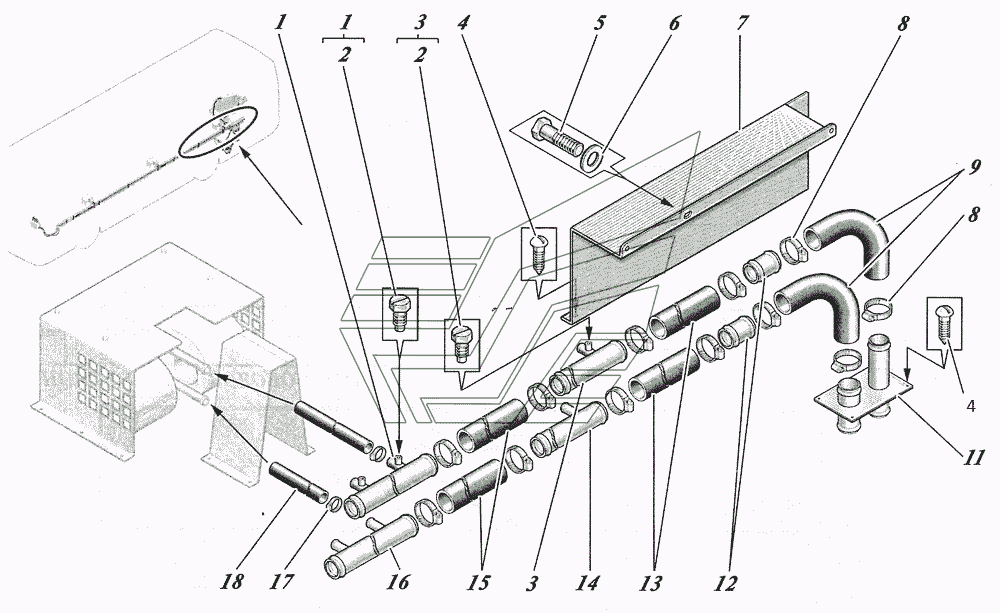

Монтаж трубопроводів опалення 4238-8106004
100%
Назва деталі
Труба опалення
Заводський номер
4238-8119138
Кількість на модель
1
№
1
Назва деталі
Повітряний клапан
Заводський номер
4202-8101072
Кількість на модель
2
№
2
Назва деталі
Труба опалення
Заводський номер
4238-8119136
Кількість на модель
1
№
3
Назва деталі
Гвинт М12х37.001.186-81 ОСТ __NT__3__4
Заводський номер
240618
Кількість на модель
6
№
4
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
1
№
6
Назва деталі
Кожух
Заводський номер
4238-8119112
Кількість на модель
1
№
7
Назва деталі
Черв'ячний хомут ABA __NT__0__
Заводський номер
38-50/9С7W1
Кількість на модель
12
№
8
Назва деталі
З'єднувальна муфта підвідного радіатора
Заводський номер
672-1303020
Кількість на модель
2
№
9
Назва деталі
Фланець
Заводський номер
4238-8120110
Кількість на модель
1
№
11
Назва деталі
Патрубок
Заводський номер
4230-1303015
Кількість на модель
2
№
12
Назва деталі
Гумовий рукав
Заводський номер
4238-8106138
Кількість на модель
1
№
13
Назва деталі
Труба опалення
Заводський номер
4238-8119100
Кількість на модель
1
№
14
Назва деталі
Гумовий рукав
Заводський номер
4238-8106589
Кількість на модель
1
№
15
Назва деталі
Труба опалення
Заводський номер
4238-8119106
Кількість на модель
1
№
16
Назва деталі
Черв'ячний хомут ABA __NT__0__
Заводський номер
19-28/9C7W1
Кількість на модель
12
№
17
Назва деталі
Гумовий рукав
Заводський номер
4238-8106142
Кількість на модель
6
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба опалення | 4238-8119138 | 1 | 1 | 1 | |||
| 2 | Повітряний клапан | 4202-8101072 | 2 | 2 | 2 | |||
| 3 | Труба опалення | 4238-8119136 | 1 | 1 | 3 | |||
| 4 | Гвинт М12х37.001.186-81 ОСТ __NT__3__4 | 240618 | 6 | 6 | 4 | |||
| 5 | Болт M8-6gх20 | 201456 | 1 | 1 | 5 | |||
| 6 | Диск | 252004 | 1 | 1 | 6 | |||
| 7 | Кожух | 4238-8119112 | 1 | 1 | 7 | |||
| 8 | Черв'ячний хомут ABA __NT__0__ | 38-50/9С7W1 | 12 | 12 | 8 | |||
| 9 | З'єднувальна муфта підвідного радіатора | 672-1303020 | 2 | 2 | 9 | |||
| 11 | Фланець | 4238-8120110 | 1 | 1 | 11 | |||
| 12 | Патрубок | 4230-1303015 | 2 | 2 | 12 | |||
| 13 | Гумовий рукав | 4238-8106138 | 1 | 1 | 13 | |||
| 14 | Труба опалення | 4238-8119100 | 1 | 1 | 14 | |||
| 15 | Гумовий рукав | 4238-8106589 | 1 | 1 | 15 | |||
| 16 | Труба опалення | 4238-8119106 | 1 | 1 | 16 | |||
| 17 | Черв'ячний хомут ABA __NT__0__ | 19-28/9C7W1 | 12 | 12 | 17 | |||
| 18 | Гумовий рукав | 4238-8106142 | 6 | 6 | 18 |
