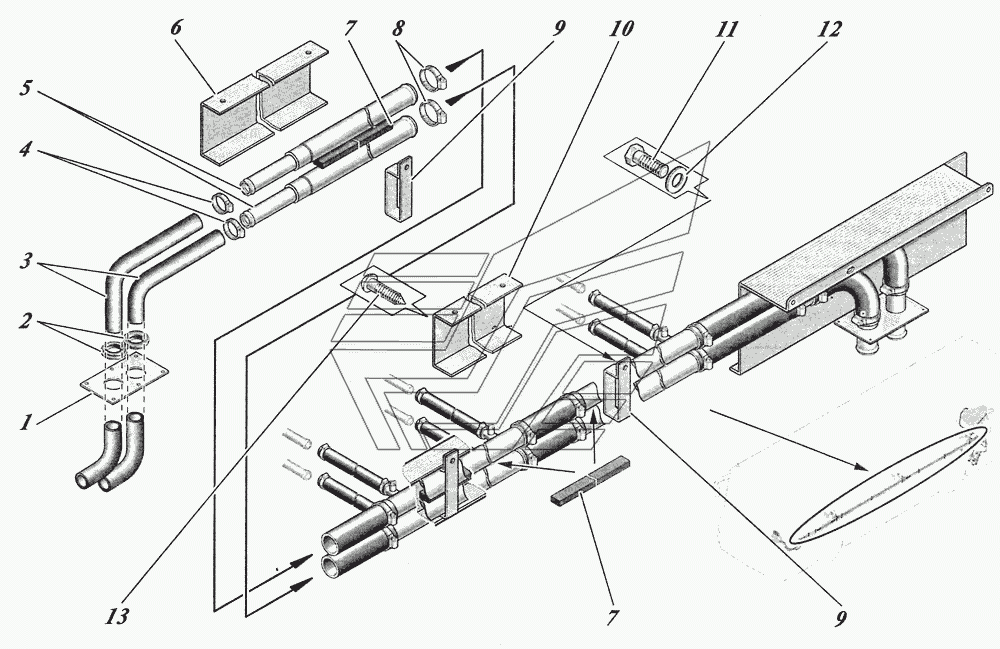

Монтаж трубопроводів опалення 4238-8106004
100%
Назва деталі
Пластина
Заводський номер
4238-8119114
Кількість на модель
1
№
1
Назва деталі
Ущільнювач
Заводський номер
685-8120053
Кількість на модель
2
№
2
Назва деталі
Гумовий рукав
Заводський номер
4238-8106140
Кількість на модель
2
№
3
Назва деталі
Черв'ячний хомут ABA __NT__0__
Заводський номер
26-38/9C7W1
Кількість на модель
2
№
4
Назва деталі
Труба в зборі
Заводський номер
4238-8119570
Кількість на модель
2
№
5
Назва деталі
Канал
Заводський номер
4238-8119162
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
4238-8119116
Кількість на модель
6
№
7
Назва деталі
Черв'ячний хомут АВА
Заводський номер
38-50/9C7W1
Кількість на модель
2
№
8
Назва деталі
Скоба
Заводський номер
4230-03-8119510
Кількість на модель
9
№
9
Назва деталі
Канал
Заводський номер
4238-8119160
Кількість на модель
2
№
10
Назва деталі
Болт M8-6gх20
Заводський номер
201456
Кількість на модель
9
№
11
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
9
№
12
Назва деталі
Гвинт М12х37.001.186-81 ОСТ __NT__3__4
Заводський номер
240618
Кількість на модель
9
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Пластина | 4238-8119114 | 1 | 1 | 1 | |||
| 2 | Ущільнювач | 685-8120053 | 2 | 2 | 2 | |||
| 3 | Гумовий рукав | 4238-8106140 | 2 | 2 | 3 | |||
| 4 | Черв'ячний хомут ABA __NT__0__ | 26-38/9C7W1 | 2 | 2 | 4 | |||
| 5 | Труба в зборі | 4238-8119570 | 2 | 2 | 5 | |||
| 6 | Канал | 4238-8119162 | 1 | 1 | 6 | |||
| 7 | Прокладка | 4238-8119116 | 6 | 6 | 7 | |||
| 8 | Черв'ячний хомут АВА | 38-50/9C7W1 | 2 | 2 | 8 | |||
| 9 | Скоба | 4230-03-8119510 | 9 | 9 | 9 | |||
| 10 | Канал | 4238-8119160 | 2 | 2 | 10 | |||
| 11 | Болт M8-6gх20 | 201456 | 9 | 9 | 11 | |||
| 12 | Диск | 252004 | 9 | 9 | 12 | |||
| 13 | Гвинт М12х37.001.186-81 ОСТ __NT__3__4 | 240618 | 9 | 9 | 13 |
