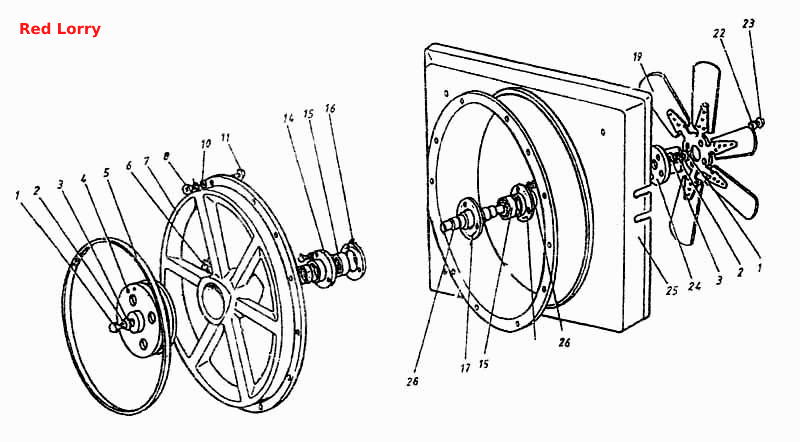

Вентилятор
100%
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20
Заводський номер
201456-П29
Кількість на модель
4
№
Назва деталі
Диск 8, 5
Заводський номер
293277-П29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
201135-П29
Кількість на модель
2
№
Назва деталі
Корпус із вентилятором у зборі
Заводський номер
3205-1309002
Кількість на модель
№
Назва деталі
Корпус із валом вентилятора в зборі
Заводський номер
3205-1309003-31
Кількість на модель
№
Назва деталі
Корпус вентилятора
Заводський номер
3205-1308055
Кількість на модель
№
Назва деталі
Кільце вентилятора
Заводський номер
3205-1308051
Кількість на модель
1
№
Назва деталі
Болт M8x1,25x16
Заводський номер
201454-П29
Кількість на модель
2
№
1
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
2
№
2
Назва деталі
Шків вентилятора
Заводський номер
3205-1308085
Кількість на модель
№
4
Назва деталі
Ремінь 1-11Х10-1400 ГОСТ 5813-76 приводу вентилятора
Заводський номер
66-1308020
Кількість на модель
2
№
5
Назва деталі
Маслянка 2.3.45.Ц6
Заводський номер
264030-П8
Кількість на модель
1
№
6
Назва деталі
Корпус приводу вентилятора
Заводський номер
КВ-202300-10
Кількість на модель
№
7
Назва деталі
Диск 37.001.144-96 OST __NT__2__8
Заводський номер
252005-П29
Кількість на модель
16
№
10
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
12
№
11
Назва деталі
Підшипник
Заводський номер
60206
Кількість на модель
2
№
15
Назва деталі
Стопорне кільце
Заводський номер
3205-1308152
Кількість на модель
2
№
16
Назва деталі
Стопорне кільце
Заводський номер
3205-1308154
Кількість на модель
2
№
17
Назва деталі
Вентилятор
Заводський номер
3205-1308010
Кількість на модель
№
19
Назва деталі
Втулка шківа вентилятора
Заводський номер
652-1308100
Кількість на модель
1
№
24
Назва деталі
Кожух вентилятора
Заводський номер
3205-1309019-10
Кількість на модель
1
№
25
Назва деталі
Розпірна втулка
Заводський номер
3205-1308147
Кількість на модель
№
26
Назва деталі
Вал вентилятора
Заводський номер
3205-1308076-40
Кількість на модель
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20 | 201456-П29 | 4 | 4 | |||||
| Диск 8, 5 | 293277-П29 | 2 | 2 | |||||
| Диск | 201135-П29 | 2 | 2 | |||||
| Корпус із вентилятором у зборі | 3205-1309002 | |||||||
| Корпус із валом вентилятора в зборі | 3205-1309003-31 | |||||||
| Корпус вентилятора | 3205-1308055 | |||||||
| Кільце вентилятора | 3205-1308051 | 1 | 1 | |||||
| 1 | Болт M8x1,25x16 | 201454-П29 | 2 | 2 | 1 | |||
| 2 | Диск 8T | 252135-П29 | 2 | 2 | 2 | |||
| 4 | Шків вентилятора | 3205-1308085 | 4 | |||||
| 5 | Ремінь 1-11Х10-1400 ГОСТ 5813-76 приводу вентилятора | 66-1308020 | 2 | 2 | 5 | |||
| 6 | Маслянка 2.3.45.Ц6 | 264030-П8 | 1 | 1 | 6 | |||
| 7 | Корпус приводу вентилятора | КВ-202300-10 | 7 | |||||
| 10 | Диск 37.001.144-96 OST __NT__2__8 | 252005-П29 | 16 | 16 | 10 | |||
| 11 | Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 12 | 12 | 11 | |||
| 15 | Підшипник | 60206 | 2 | 2 | 15 | |||
| 16 | Стопорне кільце | 3205-1308152 | 2 | 2 | 16 | |||
| 17 | Стопорне кільце | 3205-1308154 | 2 | 2 | 17 | |||
| 19 | Вентилятор | 3205-1308010 | 19 | |||||
| 24 | Втулка шківа вентилятора | 652-1308100 | 1 | 1 | 24 | |||
| 25 | Кожух вентилятора | 3205-1309019-10 | 1 | 1 | 25 | |||
| 26 | Розпірна втулка | 3205-1308147 | 26 | |||||
| 28 | Вал вентилятора | 3205-1308076-40 | 28 |
