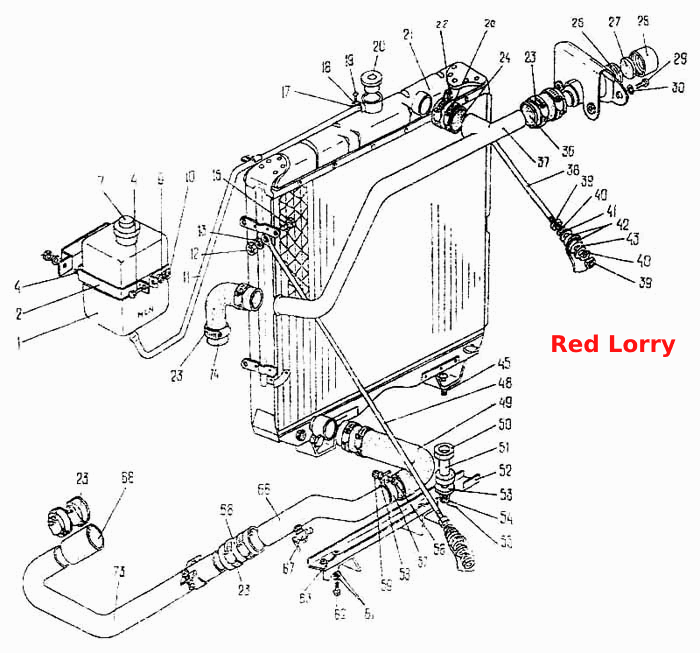

Радіатор
100%
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20
Заводський номер
201456-П29
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
20-1002199
Кількість на модель
2
№
Назва деталі
Шплінт 1,5х12
Заводський номер
258001-П
Кількість на модель
2
№
Назва деталі
Черв'ячний хомут Ф 40-55 (фірма АВА)
Заводський номер
Хомут червячный Ф 40-55 (фирма АВА)
Кількість на модель
№
Назва деталі
Правий важіль управління зливним краном
Заводський номер
53А-1305012
Кількість на модель
1
№
Назва деталі
Важіль управління зливним краном, лівий
Заводський номер
53А-1305013
Кількість на модель
1
№
Назва деталі
Скоба
Заводський номер
3205-1303031
Кількість на модель
1
№
Назва деталі
Кронштейн тяги управління зливним краником правий
Заводський номер
66-1305030-02
Кількість на модель
1
№
Назва деталі
Кронштейн тяги управління зливним краником лівий
Заводський номер
53-1305031-01
Кількість на модель
1
№
Назва деталі
Кран у зборі
Заводський номер
ПС7-1-0
Кількість на модель
2
№
Назва деталі
Гайка М8-6Н ОСТ __NT__2__37.001.124-93
Заводський номер
250510-П29
Кількість на модель
1
№
Назва деталі
Гайка M
Заводський номер
250508-П29
Кількість на модель
1
№
Назва деталі
Розширювальний бачок
Заводський номер
24-1311014
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
3205-1311072
Кількість на модель
1
№
2
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16
Заводський номер
201418-П29
Кількість на модель
3
№
4
Назва деталі
Коркова пробка розширювального бачка у зборі
Заводський номер
24-1311065
Кількість на модель
1
№
7
Назва деталі
Диск
Заводський номер
254154-П29
Кількість на модель
2
№
9
Назва деталі
Шланг
Заводський номер
3205-1311071-10
Кількість на модель
1
№
11
Назва деталі
Пружинна шайба
Заводський номер
252155-П29
Кількість на модель
2
№
13
Назва деталі
Хомутик
Заводський номер
288002-П29
Кількість на модель
2
№
17
Назва деталі
Гайка М5
Заводський номер
251086-П23
Кількість на модель
2
№
18
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-П29
Кількість на модель
2
№
19
Назва деталі
Радіатор у зборі
Заводський номер
24-1304010
Кількість на модель
1
№
20
Назва деталі
Радіатор системи охолодження
Заводський номер
66-50-1301006
Кількість на модель
1
№
21
Назва деталі
Датчик контрольної лампи перегріву охолоджувальної рідини
Заводський номер
ТМ-111-02
Кількість на модель
1
№
22
Назва деталі
Черв'ячний хомут Ф 40-55 (фірма «Пірит»)
Заводський номер
Хомут червячный Ф 40-55 (фирма Пирит}
Кількість на модель
12
№
23
Назва деталі
Шланг радіатора
Заводський номер
672-1303010
Кількість на модель
1
№
24
Назва деталі
Наливна горловина радіатора
Заводський номер
3205-1301170
Кількість на модель
1
№
26
Назва деталі
Ущільнювач пробки
Заводський номер
652-1304060
Кількість на модель
1
№
27
Назва деталі
Заглушка наливного патрубка радіатора з ущільнювачем
Заводський номер
652-1304050-А1
Кількість на модель
1
№
28
Назва деталі
Гвинт М6х14 для кріплення нижньої частини спинки
Заводський номер
224624-П29
Кількість на модель
1
№
29
Назва деталі
Диск .T
Заводський номер
252134-П29
Кількість на модель
1
№
30
Назва деталі
Бічний підвідний шланг від заливної горловини до підвідної труби
Заводський номер
3205-1303
Кількість на модель
1
№
36
Назва деталі
Підвідна труба радіатора
Заводський номер
3205-1303012
Кількість на модель
1
№
37
Назва деталі
Права тяга радіатора
Заводський номер
3205-1302034
Кількість на модель
1
№
38
Назва деталі
Гайка М10х1, 5
Заводський номер
250512-П29
Кількість на модель
4
№
39
Назва деталі
Диск
Заводський номер
252137-П29
Кількість на модель
2
№
40
Назва деталі
Прокладка
Заводський номер
672-1302094
Кількість на модель
4
№
42
Назва деталі
Втулка
Заводський номер
20-1001095
Кількість на модель
2
№
43
Назва деталі
Болт М10х1х42 для кріплення радіатора
Заводський номер
290789-П29
Кількість на модель
2
№
45
Назва деталі
Ліва тяга радіатора
Заводський номер
3205-1302035
Кількість на модель
1
№
48
Назва деталі
З'єднувальний шланг
Заводський номер
51А-1303025
Кількість на модель
1
№
49
Назва деталі
Подушка підвіски радіатора
Заводський номер
672-1302045
Кількість на модель
4
№
50
Назва деталі
Втулка кріпильного болта радіатора
Заводський номер
20-1302048
Кількість на модель
2
№
51
Назва деталі
Балка кріплення радіатора
Заводський номер
3205-1302010
Кількість на модель
1
№
52
Назва деталі
Диск
Заводський номер
672-1302033
Кількість на модель
2
№
53
Назва деталі
Гайка
Заводський номер
250976-П29
Кількість на модель
2
№
54
Назва деталі
Шплінт 3,2х20
Заводський номер
258039-П29
Кількість на модель
1
№
55
Назва деталі
Диск 37.001.144-96 OST __NT__2__10
Заводський номер
252006-П29
Кількість на модель
2
№
61
Назва деталі
Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20
Заводський номер
201495-П29
Кількість на модель
2
№
62
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
2
№
63
Назва деталі
Права відвідна труба радіатора
Заводський номер
3205-1303041
Кількість на модель
1
№
66
Назва деталі
Зливний кран радіатора в зборі
Заводський номер
51-1305010
Кількість на модель
1
№
67
Назва деталі
З'єднувальний шланг
Заводський номер
3205-1303055
Кількість на модель
2
№
68
Назва деталі
Хомут кріплення відвідної труби радіатора
Заводський номер
672-1303030
Кількість на модель
1
№
69
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20
Заводський номер
201420-П29
Кількість на модель
1
№
70
Назва деталі
Відвідна труба радіатора, ліва
Заводський номер
3205-1303040-10
Кількість на модель
1
№
73
Назва деталі
З'єднувальна муфта від підвідної труби до двигуна
Заводський номер
3205-1303020
Кількість на модель
1
№
74
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__20 | 201456-П29 | 1 | 1 | |||||
| Штуцер | 20-1002199 | 2 | 2 | |||||
| Шплінт 1,5х12 | 258001-П | 2 | 2 | |||||
| Черв'ячний хомут Ф 40-55 (фірма АВА) | Хомут червячный Ф 40-55 (фирма АВА) | |||||||
| Правий важіль управління зливним краном | 53А-1305012 | 1 | 1 | |||||
| Важіль управління зливним краном, лівий | 53А-1305013 | 1 | 1 | |||||
| Скоба | 3205-1303031 | 1 | 1 | |||||
| Кронштейн тяги управління зливним краником правий | 66-1305030-02 | 1 | 1 | |||||
| Кронштейн тяги управління зливним краником лівий | 53-1305031-01 | 1 | 1 | |||||
| Кран у зборі | ПС7-1-0 | 2 | 2 | |||||
| Гайка М8-6Н ОСТ __NT__2__37.001.124-93 | 250510-П29 | 1 | 1 | |||||
| Гайка M | 250508-П29 | 1 | 1 | |||||
| 1 | Розширювальний бачок | 24-1311014 | 1 | 1 | 1 | |||
| 2 | Хомут | 3205-1311072 | 1 | 1 | 2 | |||
| 4 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__16 | 201418-П29 | 3 | 3 | 4 | |||
| 7 | Коркова пробка розширювального бачка у зборі | 24-1311065 | 1 | 1 | 7 | |||
| 9 | Диск | 254154-П29 | 2 | 2 | 9 | |||
| 11 | Шланг | 3205-1311071-10 | 1 | 1 | 11 | |||
| 13 | Пружинна шайба | 252155-П29 | 2 | 2 | 13 | |||
| 17 | Хомутик | 288002-П29 | 2 | 2 | 17 | |||
| 18 | Гайка М5 | 251086-П23 | 2 | 2 | 18 | |||
| 19 | Гвинт М305х__NT__2__ | 220086-П29 | 2 | 2 | 19 | |||
| 20 | Радіатор у зборі | 24-1304010 | 1 | 1 | 20 | |||
| 21 | Радіатор системи охолодження | 66-50-1301006 | 1 | 1 | 21 | |||
| 22 | Датчик контрольної лампи перегріву охолоджувальної рідини | ТМ-111-02 | 1 | 1 | 22 | |||
| 23 | Черв'ячний хомут Ф 40-55 (фірма «Пірит») | Хомут червячный Ф 40-55 (фирма Пирит} | 12 | 12 | 23 | |||
| 24 | Шланг радіатора | 672-1303010 | 1 | 1 | 24 | |||
| 26 | Наливна горловина радіатора | 3205-1301170 | 1 | 1 | 26 | |||
| 27 | Ущільнювач пробки | 652-1304060 | 1 | 1 | 27 | |||
| 28 | Заглушка наливного патрубка радіатора з ущільнювачем | 652-1304050-А1 | 1 | 1 | 28 | |||
| 29 | Гвинт М6х14 для кріплення нижньої частини спинки | 224624-П29 | 1 | 1 | 29 | |||
| 30 | Диск .T | 252134-П29 | 1 | 1 | 30 | |||
| 36 | Бічний підвідний шланг від заливної горловини до підвідної труби | 3205-1303 | 1 | 1 | 36 | |||
| 37 | Підвідна труба радіатора | 3205-1303012 | 1 | 1 | 37 | |||
| 38 | Права тяга радіатора | 3205-1302034 | 1 | 1 | 38 | |||
| 39 | Гайка М10х1, 5 | 250512-П29 | 4 | 4 | 39 | |||
| 40 | Диск | 252137-П29 | 2 | 2 | 40 | |||
| 42 | Прокладка | 672-1302094 | 4 | 4 | 42 | |||
| 43 | Втулка | 20-1001095 | 2 | 2 | 43 | |||
| 45 | Болт М10х1х42 для кріплення радіатора | 290789-П29 | 2 | 2 | 45 | |||
| 48 | Ліва тяга радіатора | 3205-1302035 | 1 | 1 | 48 | |||
| 49 | З'єднувальний шланг | 51А-1303025 | 1 | 1 | 49 | |||
| 50 | Подушка підвіски радіатора | 672-1302045 | 4 | 4 | 50 | |||
| 51 | Втулка кріпильного болта радіатора | 20-1302048 | 2 | 2 | 51 | |||
| 52 | Балка кріплення радіатора | 3205-1302010 | 1 | 1 | 52 | |||
| 53 | Диск | 672-1302033 | 2 | 2 | 53 | |||
| 54 | Гайка | 250976-П29 | 2 | 2 | 54 | |||
| 55 | Шплінт 3,2х20 | 258039-П29 | 1 | 1 | 55 | |||
| 61 | Диск 37.001.144-96 OST __NT__2__10 | 252006-П29 | 2 | 2 | 61 | |||
| 62 | Болт M37.001.123-9610-6gx__NT__3__ OST __NT__4__20 | 201495-П29 | 2 | 2 | 62 | |||
| 63 | Диск 10T | 252136-П29 | 2 | 2 | 63 | |||
| 66 | Права відвідна труба радіатора | 3205-1303041 | 1 | 1 | 66 | |||
| 67 | Зливний кран радіатора в зборі | 51-1305010 | 1 | 1 | 67 | |||
| 68 | З'єднувальний шланг | 3205-1303055 | 2 | 2 | 68 | |||
| 69 | Хомут кріплення відвідної труби радіатора | 672-1303030 | 1 | 1 | 69 | |||
| 70 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__20 | 201420-П29 | 1 | 1 | 70 | |||
| 73 | Відвідна труба радіатора, ліва | 3205-1303040-10 | 1 | 1 | 73 | |||
| 74 | З'єднувальна муфта від підвідної труби до двигуна | 3205-1303020 | 1 | 1 | 74 |
