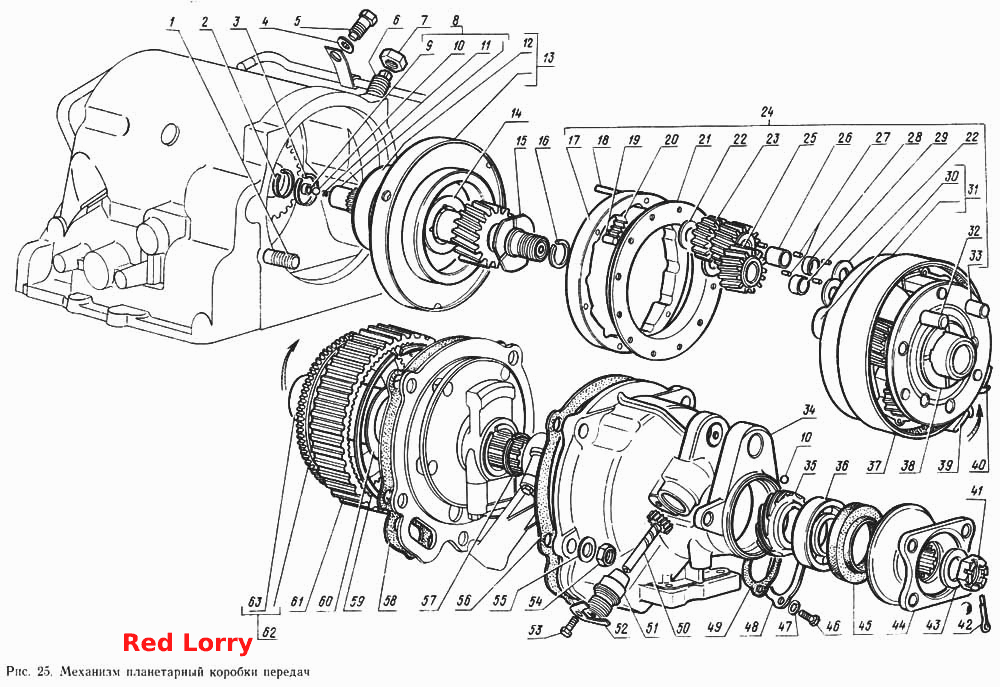

Планетарний механізм коробки передач
100%
Назва деталі
Шпилька М12х1,25-4hх32
Заводський номер
291847-П2
Кількість на модель
5
№
1
Назва деталі
Переднє ущільнювальне кільце центрального вала
Заводський номер
21-1710054
Кількість на модель
2
№
2
Назва деталі
Середнє ущільнювальне кільце центрального вала
Заводський номер
21-1710055
Кількість на модель
2
№
3
Назва деталі
Стопорна шайба
Заводський номер
252204-П29
Кількість на модель
2
№
4
Назва деталі
Спеціальний стопорний болт проміжної опори
Заводський номер
21-1710078
Кількість на модель
2
№
5
Назва деталі
Регулювальний гвинт
Заводський номер
21-1711383
Кількість на модель
2
№
6
Назва деталі
Гайка М14х1,5-6Н ОСТ 37.001.124-93
Заводський номер
250559-П29
Кількість на модель
1
№
7
Назва деталі
Центральний вал коробки передач із розподільною трубкою та кульковим клапаном у зборі
Заводський номер
14-1710040
Кількість на модель
1
№
8
Назва деталі
Сідло кулькового клапана центрального вала
Заводський номер
13-1710051
Кількість на модель
1
№
9
Назва деталі
Партнер (508605)
Заводський номер
Б V 6,35 мм П ГОСТ
Кількість на модель
1
№
10
Назва деталі
Партнер (508605)
Заводський номер
Б V 6,35 мм П ГОСТ 3
Кількість на модель
1
№
10
Назва деталі
Пружина кулькового клапана центрального вала
Заводський номер
13-1710052
Кількість на модель
1
№
11
Назва деталі
Втулка проміжної опори
Заводський номер
13-1710089
Кількість на модель
1
№
12
Назва деталі
Проміжна опора з втулкою у зборі
Заводський номер
14-1710075
Кількість на модель
1
№
13
Назва деталі
Передня опорна шайба центрального вала
Заводський номер
21-1710062
Кількість на модель
1
№
14
Назва деталі
Задня упорна шайба центрального вала
Заводський номер
14-1710063
Кількість на модель
1
№
15
Назва деталі
Ущільнювальне кільце центрального вала
Заводський номер
21-1710056
Кількість на модель
2
№
16
Назва деталі
Зовнішня втулка муфти вільного ходу
Заводський номер
14-1710252
Кількість на модель
1
№
17
Назва деталі
Штифт 5х45
Заводський номер
294969-П
Кількість на модель
6
№
18
Назва деталі
Ролик (13-1710258)
Заводський номер
Б III 8Х16 АР Н31-5
Кількість на модель
12
№
19
Назва деталі
Пружина ролика
Заводський номер
21-1710260-01
Кількість на модель
12
№
20
Назва деталі
Втулка задньої сонячної шестерні
Заводський номер
21-1710073
Кількість на модель
1
№
21
Назва деталі
Сепаратор муфти вільного ходу у зборі
Заводський номер
14-1710253
Кількість на модель
1
№
21
Назва деталі
Шайба упорна «Сателлітов»
Заводський номер
21-1710094-Б
Кількість на модель
12
№
22
Назва деталі
Сонячна шестерня у зборі з втулками
Заводський номер
14-1710070
Кількість на модель
1
№
22
Назва деталі
Довгий сателіт
Заводський номер
14-1710090
Кількість на модель
3
№
23
Назва деталі
Передня втулка сонячної шестерні
Заводський номер
21-1710072
Кількість на модель
1
№
23
Назва деталі
Каретка сателітів із зовнішньою маточиною муфти вільного ходу, сепаратором та сателітами в зборі
Заводський номер
14-1710079
Кількість на модель
1
№
24
Назва деталі
Короткий супутник
Заводський номер
14-1710095
Кількість на модель
3
№
25
Назва деталі
Шпонка 5Х7,5Х19
Заводський номер
296055-П
Кількість на модель
2
№
25
Назва деталі
Розпірна втулка підшипника довгого сателіта, передня
Заводський номер
13-1710093
Кількість на модель
3
№
26
Назва деталі
Голка підшипників сателітів (20-3401072)
Заводський номер
2Х10 ГОСТ 6870-72
Кількість на модель
315
№
27
Назва деталі
Розпірна втулка підшипника довгого сателіта (задня)
Заводський номер
21-1710097
Кількість на модель
3
№
28
Назва деталі
Розпірна втулка підшипника короткого сателіта
Заводський номер
21-1710097-Б
Кількість на модель
3
№
29
Назва деталі
Втулка кришки каретки сателітів
Заводський номер
21-1710085
Кількість на модель
1
№
30
Назва деталі
Каретка сателітів у зборі
Заводський номер
14-1710080
Кількість на модель
1
№
31
Назва деталі
Вісь короткого супутника
Заводський номер
21-1710096-А
Кількість на модель
3
№
32
Назва деталі
Ось довгого супутника
Заводський номер
13-1710092
Кількість на модель
3
№
33
Назва деталі
Задня кришка коробки передач
Заводський номер
21-1710205-Б
Кількість на модель
1
№
34
Назва деталі
Ведуча шестерня приводу спідометра
Заводський номер
13-3802033-В
Кількість на модель
1
№
35
Назва деталі
Підшипник веденого вала коробки передач (14-1710236)
Заводський номер
6-206КШ
Кількість на модель
1
№
36
Назва деталі
Стрічка заднього гальма з фрикційною накладкою у зборі
Заводський номер
21-1711360-01
Кількість на модель
1
№
37
Назва деталі
Шайба упору каретки сателітів товщиною 2,5
Заводський номер
21-1710087-Г
Кількість на модель
1
№
38
Назва деталі
Шайба упору каретки сателітів товщиною 2,2
Заводський номер
21-1710087-В
Кількість на модель
1
№
38
Назва деталі
Шайба упору каретки сателітів товщиною 1,9
Заводський номер
21-1710087-Б
Кількість на модель
1
№
38
Назва деталі
Шайба упору каретки сателітів товщиною 1,6
Заводський номер
21-1710087
Кількість на модель
1
№
38
Назва деталі
Натискна пластина важеля гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711378
Кількість на модель
1
№
39
Назва деталі
Опорна пластина
Заводський номер
21-1711382
Кількість на модель
2
№
40
Назва деталі
Гайка М20х1,5-5Н6Н
Заводський номер
292917-П
Кількість на модель
1
№
41
Назва деталі
Шплінт 4х30
Заводський номер
258054-П
Кількість на модель
1
№
42
Назва деталі
Диск
Заводський номер
20-2402064-Б
Кількість на модель
1
№
43
Назва деталі
Фланець веденого вала з масляним відбивачем у зборі
Заводський номер
14-1710238
Кількість на модель
1
№
44
Назва деталі
Сальник
Заводський номер
20-1701210
Кількість на модель
1
№
45
Назва деталі
Болт M6-6gх10
Заводський номер
201415-П29
Кількість на модель
2
№
46
Назва деталі
Диск 37.001.145-75 OST __NT__2__6
Заводський номер
252269-П29
Кількість на модель
2
№
47
Назва деталі
Кришка люка відцентрового регулятора
Заводський номер
21-1710210-Б
Кількість на модель
1
№
48
Назва деталі
Прокладка кришки люка відцентрового регулятора
Заводський номер
21-1710214-Б
Кількість на модель
1
№
49
Назва деталі
Ведена шестерня приводу спідометра
Заводський номер
14-3802034
Кількість на модель
1
№
50
Назва деталі
Штуцер у зборі
Заводський номер
14-3802029
Кількість на модель
1
№
51
Назва деталі
Стопор
Заводський номер
21А-3802031
Кількість на модель
1
№
52
Назва деталі
Болт M6х14
Заводський номер
206461-П29
Кількість на модель
1
№
53
Назва деталі
Гайка М12х1,25-6Н
Заводський номер
251815-П29
Кількість на модель
5
№
54
Назва деталі
Диск
Заводський номер
252205-П29
Кількість на модель
5
№
55
Назва деталі
Прокладка задньої кришки
Заводський номер
21-1710203
Кількість на модель
1
№
56
Назва деталі
Ущільнювальне кільце веденого вала
Заводський номер
21-1710112
Кількість на модель
4
№
57
Назва деталі
Прокладка заднього масляного насоса
Заводський номер
21-1710163
Кількість на модель
1
№
58
Назва деталі
Стопорне кільце
Заводський номер
21-1710099
Кількість на модель
1
№
59
Назва деталі
Шайба упорної опори веденого вала
Заводський номер
21-1710118
Кількість на модель
1
№
60
Назва деталі
Кільцева шестерня
Заводський номер
14-1710098
Кількість на модель
1
№
61
Назва деталі
Ведений вал із розподільною трубкою у зборі
Заводський номер
14-1710100
Кількість на модель
1
№
62
Назва деталі
Втулка веденого вала
Заводський номер
21-1710108
Кількість на модель
1
№
63
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Шпилька М12х1,25-4hх32 | 291847-П2 | 5 | 5 | 1 | |||
| 2 | Переднє ущільнювальне кільце центрального вала | 21-1710054 | 2 | 2 | 2 | |||
| 3 | Середнє ущільнювальне кільце центрального вала | 21-1710055 | 2 | 2 | 3 | |||
| 4 | Стопорна шайба | 252204-П29 | 2 | 2 | 4 | |||
| 5 | Спеціальний стопорний болт проміжної опори | 21-1710078 | 2 | 2 | 5 | |||
| 6 | Регулювальний гвинт | 21-1711383 | 2 | 2 | 6 | |||
| 7 | Гайка М14х1,5-6Н ОСТ 37.001.124-93 | 250559-П29 | 1 | 1 | 7 | |||
| 8 | Центральний вал коробки передач із розподільною трубкою та кульковим клапаном у зборі | 14-1710040 | 1 | 1 | 8 | |||
| 9 | Сідло кулькового клапана центрального вала | 13-1710051 | 1 | 1 | 9 | |||
| 10 | Партнер (508605) | Б V 6,35 мм П ГОСТ | 1 | 1 | 10 | |||
| 10 | Партнер (508605) | Б V 6,35 мм П ГОСТ 3 | 1 | 1 | 10 | |||
| 11 | Пружина кулькового клапана центрального вала | 13-1710052 | 1 | 1 | 11 | |||
| 12 | Втулка проміжної опори | 13-1710089 | 1 | 1 | 12 | |||
| 13 | Проміжна опора з втулкою у зборі | 14-1710075 | 1 | 1 | 13 | |||
| 14 | Передня опорна шайба центрального вала | 21-1710062 | 1 | 1 | 14 | |||
| 15 | Задня упорна шайба центрального вала | 14-1710063 | 1 | 1 | 15 | |||
| 16 | Ущільнювальне кільце центрального вала | 21-1710056 | 2 | 2 | 16 | |||
| 17 | Зовнішня втулка муфти вільного ходу | 14-1710252 | 1 | 1 | 17 | |||
| 18 | Штифт 5х45 | 294969-П | 6 | 6 | 18 | |||
| 19 | Ролик (13-1710258) | Б III 8Х16 АР Н31-5 | 12 | 12 | 19 | |||
| 20 | Пружина ролика | 21-1710260-01 | 12 | 12 | 20 | |||
| 21 | Втулка задньої сонячної шестерні | 21-1710073 | 1 | 1 | 21 | |||
| 21 | Сепаратор муфти вільного ходу у зборі | 14-1710253 | 1 | 1 | 21 | |||
| 22 | Шайба упорна «Сателлітов» | 21-1710094-Б | 12 | 12 | 22 | |||
| 22 | Сонячна шестерня у зборі з втулками | 14-1710070 | 1 | 1 | 22 | |||
| 23 | Довгий сателіт | 14-1710090 | 3 | 3 | 23 | |||
| 23 | Передня втулка сонячної шестерні | 21-1710072 | 1 | 1 | 23 | |||
| 24 | Каретка сателітів із зовнішньою маточиною муфти вільного ходу, сепаратором та сателітами в зборі | 14-1710079 | 1 | 1 | 24 | |||
| 25 | Короткий супутник | 14-1710095 | 3 | 3 | 25 | |||
| 25 | Шпонка 5Х7,5Х19 | 296055-П | 2 | 2 | 25 | |||
| 26 | Розпірна втулка підшипника довгого сателіта, передня | 13-1710093 | 3 | 3 | 26 | |||
| 27 | Голка підшипників сателітів (20-3401072) | 2Х10 ГОСТ 6870-72 | 315 | 315 | 27 | |||
| 28 | Розпірна втулка підшипника довгого сателіта (задня) | 21-1710097 | 3 | 3 | 28 | |||
| 29 | Розпірна втулка підшипника короткого сателіта | 21-1710097-Б | 3 | 3 | 29 | |||
| 30 | Втулка кришки каретки сателітів | 21-1710085 | 1 | 1 | 30 | |||
| 31 | Каретка сателітів у зборі | 14-1710080 | 1 | 1 | 31 | |||
| 32 | Вісь короткого супутника | 21-1710096-А | 3 | 3 | 32 | |||
| 33 | Ось довгого супутника | 13-1710092 | 3 | 3 | 33 | |||
| 34 | Задня кришка коробки передач | 21-1710205-Б | 1 | 1 | 34 | |||
| 35 | Ведуча шестерня приводу спідометра | 13-3802033-В | 1 | 1 | 35 | |||
| 36 | Підшипник веденого вала коробки передач (14-1710236) | 6-206КШ | 1 | 1 | 36 | |||
| 37 | Стрічка заднього гальма з фрикційною накладкою у зборі | 21-1711360-01 | 1 | 1 | 37 | |||
| 38 | Шайба упору каретки сателітів товщиною 2,5 | 21-1710087-Г | 1 | 1 | 38 | |||
| 38 | Шайба упору каретки сателітів товщиною 2,2 | 21-1710087-В | 1 | 1 | 38 | |||
| 38 | Шайба упору каретки сателітів товщиною 1,9 | 21-1710087-Б | 1 | 1 | 38 | |||
| 38 | Шайба упору каретки сателітів товщиною 1,6 | 21-1710087 | 1 | 1 | 38 | |||
| 39 | Натискна пластина важеля гальма 1-ї передачі та заднього ходу | 21-1711378 | 1 | 1 | 39 | |||
| 40 | Опорна пластина | 21-1711382 | 2 | 2 | 40 | |||
| 41 | Гайка М20х1,5-5Н6Н | 292917-П | 1 | 1 | 41 | |||
| 42 | Шплінт 4х30 | 258054-П | 1 | 1 | 42 | |||
| 43 | Диск | 20-2402064-Б | 1 | 1 | 43 | |||
| 44 | Фланець веденого вала з масляним відбивачем у зборі | 14-1710238 | 1 | 1 | 44 | |||
| 45 | Сальник | 20-1701210 | 1 | 1 | 45 | |||
| 46 | Болт M6-6gх10 | 201415-П29 | 2 | 2 | 46 | |||
| 47 | Диск 37.001.145-75 OST __NT__2__6 | 252269-П29 | 2 | 2 | 47 | |||
| 48 | Кришка люка відцентрового регулятора | 21-1710210-Б | 1 | 1 | 48 | |||
| 49 | Прокладка кришки люка відцентрового регулятора | 21-1710214-Б | 1 | 1 | 49 | |||
| 50 | Ведена шестерня приводу спідометра | 14-3802034 | 1 | 1 | 50 | |||
| 51 | Штуцер у зборі | 14-3802029 | 1 | 1 | 51 | |||
| 52 | Стопор | 21А-3802031 | 1 | 1 | 52 | |||
| 53 | Болт M6х14 | 206461-П29 | 1 | 1 | 53 | |||
| 54 | Гайка М12х1,25-6Н | 251815-П29 | 5 | 5 | 54 | |||
| 55 | Диск | 252205-П29 | 5 | 5 | 55 | |||
| 56 | Прокладка задньої кришки | 21-1710203 | 1 | 1 | 56 | |||
| 57 | Ущільнювальне кільце веденого вала | 21-1710112 | 4 | 4 | 57 | |||
| 58 | Прокладка заднього масляного насоса | 21-1710163 | 1 | 1 | 58 | |||
| 59 | Стопорне кільце | 21-1710099 | 1 | 1 | 59 | |||
| 60 | Шайба упорної опори веденого вала | 21-1710118 | 1 | 1 | 60 | |||
| 61 | Кільцева шестерня | 14-1710098 | 1 | 1 | 61 | |||
| 62 | Ведений вал із розподільною трубкою у зборі | 14-1710100 | 1 | 1 | 62 | |||
| 63 | Втулка веденого вала | 21-1710108 | 1 | 1 | 63 |
