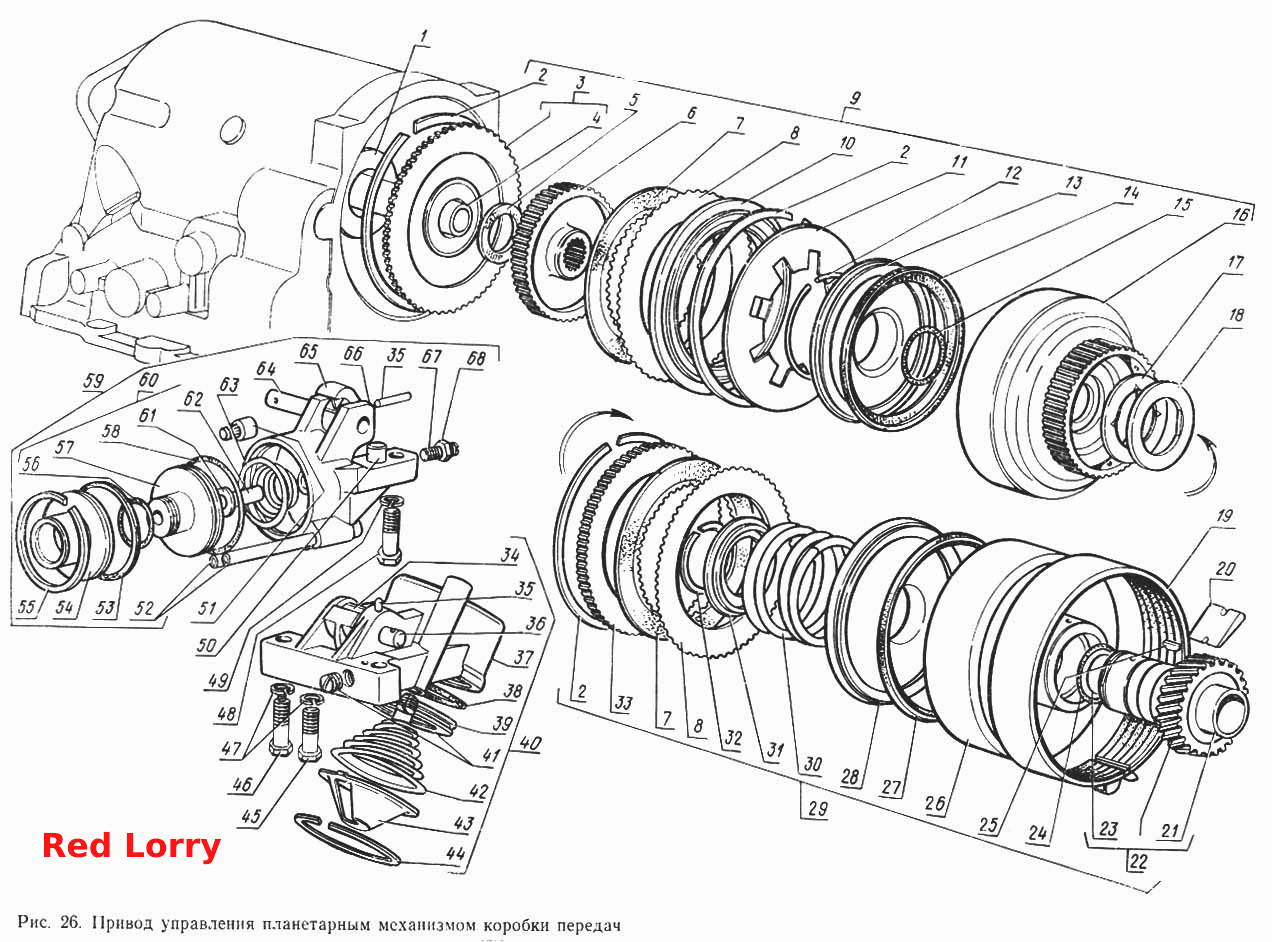

Привід управління планетарним механізмом коробки передач
100%
Назва деталі
Ведений диск із фрикційною накладкою товщиною 1,7 мм
Заводський номер
21-1711048-Б
Кількість на модель
4
№
Назва деталі
Натискна пластина довжиною 45,5 мм
Заводський номер
21-1711278-В
Кількість на модель
1
№
Назва деталі
Натискна пластина довжиною 44 мм
Заводський номер
21-1711278-Б
Кількість на модель
1
№
Назва деталі
Ведений диск із фрикційною накладкою товщиною 2,2 мм
Заводський номер
21-1711048-Г
Кількість на модель
6
№
Назва деталі
Ведений диск із фрикційною накладкою товщиною 2 мм
Заводський номер
21-1711048-В
Кількість на модель
4
№
Назва деталі
Шайба упору ведучого вала коробки передач
Заводський номер
21-1710032
Кількість на модель
1
№
1
Назва деталі
Стопорне кільце пружини зчеплення
Заводський номер
21-1711036
Кількість на модель
1
№
2
Назва деталі
Ведучий вал у зборі з втулкою
Заводський номер
13-1710025-А
Кількість на модель
1
№
3
Назва деталі
Втулка ведучого вала
Заводський номер
21-1710031
Кількість на модель
1
№
4
Назва деталі
Шайба упору маточини зчеплення переднього ходу
Заводський номер
21-1711062
Кількість на модель
1
№
5
Назва деталі
Пастка
Заводський номер
13-1711060
Кількість на модель
1
№
6
Назва деталі
Ведений диск із фрикційною накладкою товщиною 1,5 мм
Заводський номер
21-1711048
Кількість на модель
4
№
7
Назва деталі
Ведений диск із фрикційною накладкою товщиною 2,2 мм
Заводський номер
21-1711048-1
Кількість на модель
4
№
7
Назва деталі
Ведучий диск
Заводський номер
13-1711046-01
Кількість на модель
3
№
8
Назва деталі
Перше зчеплення в зборі
Заводський номер
14-1711010
Кількість на модель
1
№
9
Назва деталі
Натискний диск зчеплення переднього ходу
Заводський номер
21-1711040
Кількість на модель
1
№
10
Назва деталі
Пружина
Заводський номер
21-1711035
Кількість на модель
1
№
11
Назва деталі
Опорне кільце
Заводський номер
21-1711033
Кількість на модель
1
№
12
Назва деталі
Поршень першого зчеплення з кулькою у зборі
Заводський номер
14-1711025
Кількість на модель
1
№
13
Назва деталі
Ущільнювальна манжета поршня
Заводський номер
13-1711018
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце поршня зчеплення переднього ходу
Заводський номер
21-1711032
Кількість на модель
1
№
15
Назва деталі
Барабан першого зчеплення
Заводський номер
14-1711015
Кількість на модель
1
№
16
Назва деталі
Опорна шайба
Заводський номер
21-1711174
Кількість на модель
1
№
17
Назва деталі
Проміжна шайба зчеплення прямої передачі та заднього ходу
Заводський номер
21-1711172
Кількість на модель
1
№
18
Назва деталі
Стрічка переднього гальма з фрикційною накладкою у зборі
Заводський номер
21-1711260-01
Кількість на модель
1
№
19
Назва деталі
Натискна пластина довжиною 47 мм
Заводський номер
21-1711278
Кількість на модель
1
№
20
Назва деталі
Втулка задньої сонячної шестерні
Заводський номер
21-1710073
Кількість на модель
№
21
Назва деталі
Сонячна шестерня у зборі з втулками
Заводський номер
14-1710070
Кількість на модель
№
22
Назва деталі
Передня втулка сонячної шестерні
Заводський номер
21-1710072
Кількість на модель
№
23
Назва деталі
Ущільнювальне кільце поршня
Заводський номер
21-1711118
Кількість на модель
1
№
24
Назва деталі
Шпонка 5Х7,5Х19
Заводський номер
296055-П
Кількість на модель
№
25
Назва деталі
Барабан другого зчеплення
Заводський номер
21-1711115-11
Кількість на модель
1
№
26
Назва деталі
Ущільнювальна манжета поршня
Заводський номер
13-1711132
Кількість на модель
1
№
27
Назва деталі
Поршень другого зчеплення
Заводський номер
13-1711130-10
Кількість на модель
1
№
28
Назва деталі
Друге зчеплення в зборі
Заводський номер
14-1711110
Кількість на модель
1
№
29
Назва деталі
Пружина
Заводський номер
21-1711135
Кількість на модель
1
№
30
Назва деталі
Кільце упору відтискної пружини
Заводський номер
21-1711136
Кількість на модель
1
№
31
Назва деталі
Стопорне кільце
Заводський номер
21-1711138
Кількість на модель
1
№
32
Назва деталі
Опорний диск
Заводський номер
13-1711170
Кількість на модель
1
№
33
Назва деталі
Важіль гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711350
Кількість на модель
1
№
34
Назва деталі
Стопор осі
Заводський номер
21-1711255
Кількість на модель
1
№
35
Назва деталі
Вісь важеля гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711352
Кількість на модель
1
№
36
Назва деталі
Циліндр гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711315
Кількість на модель
1
№
37
Назва деталі
Ущільнювальне кільце поршня
Заводський номер
21-1711328
Кількість на модель
1
№
38
Назва деталі
Поршень циліндра гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711325
Кількість на модель
1
№
39
Назва деталі
Циліндр заднього гальма в зборі
Заводський номер
21-1711310
Кількість на модель
1
№
40
Назва деталі
Заглушка 1/8" — 27 конічна масляного каналу
Заводський номер
262531-П8
Кількість на модель
2
№
41
Назва деталі
Пружина гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711335
Кількість на модель
1
№
42
Назва деталі
Кришка циліндра гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711340
Кількість на модель
1
№
43
Назва деталі
Стопорне кільце кришки циліндра гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711342
Кількість на модель
1
№
44
Назва деталі
Болт М12х50 для кріплення наконечника тяги
Заводський номер
201548-П8
Кількість на модель
1
№
45
Назва деталі
Болт кріплення циліндра гальма 1-ї передачі та заднього ходу
Заводський номер
21-1711356
Кількість на модель
1
№
46
Назва деталі
Диск 37.001.115-75L OST __NT__2__12
Заводський номер
252157-П2
Кількість на модель
2
№
47
Назва деталі
Болт M10-6gх35
Заводський номер
201501-П8
Кількість на модель
1
№
48
Назва деталі
Пружинна шайба
Заводський номер
252156-П
Кількість на модель
1
№
49
Назва деталі
Штифт 11х14
Заводський номер
295108-П
Кількість на модель
1
№
50
Назва деталі
Опорний штифт гальмівної стрічки гальма 2-ї передачі
Заводський номер
21-1711257
Кількість на модель
1
№
51
Назва деталі
Трубка для мастила
Заводський номер
21-1711275
Кількість на модель
2
№
52
Назва деталі
Ущільнювальне кільце кришки
Заводський номер
13-1711242
Кількість на модель
1
№
53
Назва деталі
Кришка циліндра
Заводський номер
14-1711240
Кількість на модель
1
№
54
Назва деталі
Стопорне кільце кришки
Заводський номер
13-1711245
Кількість на модель
1
№
55
Назва деталі
Ущільнювальне кільце
Заводський номер
13-1711282
Кількість на модель
1
№
56
Назва деталі
Поршень циліндра переднього гальма
Заводський номер
14-1711225
Кількість на модель
1
№
57
Назва деталі
Ущільнювальне кільце
Заводський номер
13-1711232
Кількість на модель
1
№
58
Назва деталі
Циліндр переднього гальма в зборі (циліндр гальма другої передачі)
Заводський номер
14-1711210
Кількість на модель
1
№
59
Назва деталі
Поршень циліндра переднього гальма у зборі
Заводський номер
14-1711220
Кількість на модель
1
№
60
Назва деталі
Шайба з виступом
Заводський номер
13-1711227
Кількість на модель
1
№
61
Назва деталі
Шток поршня
Заводський номер
14-1711226
Кількість на модель
1
№
62
Назва деталі
Пружина поршня
Заводський номер
13-1711235
Кількість на модель
1
№
63
Назва деталі
Вісь важеля гальма 2-ї передачі
Заводський номер
21-1711252
Кількість на модель
1
№
64
Назва деталі
Важіль гальма
Заводський номер
13-1711250-А
Кількість на модель
1
№
65
Назва деталі
Циліндр переднього гальма
Заводський номер
13-1711215
Кількість на модель
1
№
66
Назва деталі
Гвинт М3510х__NT__2__
Заводський номер
242538-П18
Кількість на модель
1
№
67
Назва деталі
Гайка М10
Заводський номер
250612-П
Кількість на модель
1
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ведений диск із фрикційною накладкою товщиною 1,7 мм | 21-1711048-Б | 4 | 4 | |||||
| Натискна пластина довжиною 45,5 мм | 21-1711278-В | 1 | 1 | |||||
| Натискна пластина довжиною 44 мм | 21-1711278-Б | 1 | 1 | |||||
| Ведений диск із фрикційною накладкою товщиною 2,2 мм | 21-1711048-Г | 6 | 6 | |||||
| Ведений диск із фрикційною накладкою товщиною 2 мм | 21-1711048-В | 4 | 4 | |||||
| 1 | Шайба упору ведучого вала коробки передач | 21-1710032 | 1 | 1 | 1 | |||
| 2 | Стопорне кільце пружини зчеплення | 21-1711036 | 1 | 1 | 2 | |||
| 3 | Ведучий вал у зборі з втулкою | 13-1710025-А | 1 | 1 | 3 | |||
| 4 | Втулка ведучого вала | 21-1710031 | 1 | 1 | 4 | |||
| 5 | Шайба упору маточини зчеплення переднього ходу | 21-1711062 | 1 | 1 | 5 | |||
| 6 | Пастка | 13-1711060 | 1 | 1 | 6 | |||
| 7 | Ведений диск із фрикційною накладкою товщиною 1,5 мм | 21-1711048 | 4 | 4 | 7 | |||
| 7 | Ведений диск із фрикційною накладкою товщиною 2,2 мм | 21-1711048-1 | 4 | 4 | 7 | |||
| 8 | Ведучий диск | 13-1711046-01 | 3 | 3 | 8 | |||
| 9 | Перше зчеплення в зборі | 14-1711010 | 1 | 1 | 9 | |||
| 10 | Натискний диск зчеплення переднього ходу | 21-1711040 | 1 | 1 | 10 | |||
| 11 | Пружина | 21-1711035 | 1 | 1 | 11 | |||
| 12 | Опорне кільце | 21-1711033 | 1 | 1 | 12 | |||
| 13 | Поршень першого зчеплення з кулькою у зборі | 14-1711025 | 1 | 1 | 13 | |||
| 14 | Ущільнювальна манжета поршня | 13-1711018 | 1 | 1 | 14 | |||
| 15 | Ущільнювальне кільце поршня зчеплення переднього ходу | 21-1711032 | 1 | 1 | 15 | |||
| 16 | Барабан першого зчеплення | 14-1711015 | 1 | 1 | 16 | |||
| 17 | Опорна шайба | 21-1711174 | 1 | 1 | 17 | |||
| 18 | Проміжна шайба зчеплення прямої передачі та заднього ходу | 21-1711172 | 1 | 1 | 18 | |||
| 19 | Стрічка переднього гальма з фрикційною накладкою у зборі | 21-1711260-01 | 1 | 1 | 19 | |||
| 20 | Натискна пластина довжиною 47 мм | 21-1711278 | 1 | 1 | 20 | |||
| 21 | Втулка задньої сонячної шестерні | 21-1710073 | 21 | |||||
| 22 | Сонячна шестерня у зборі з втулками | 14-1710070 | 22 | |||||
| 23 | Передня втулка сонячної шестерні | 21-1710072 | 23 | |||||
| 24 | Ущільнювальне кільце поршня | 21-1711118 | 1 | 1 | 24 | |||
| 25 | Шпонка 5Х7,5Х19 | 296055-П | 25 | |||||
| 26 | Барабан другого зчеплення | 21-1711115-11 | 1 | 1 | 26 | |||
| 27 | Ущільнювальна манжета поршня | 13-1711132 | 1 | 1 | 27 | |||
| 28 | Поршень другого зчеплення | 13-1711130-10 | 1 | 1 | 28 | |||
| 29 | Друге зчеплення в зборі | 14-1711110 | 1 | 1 | 29 | |||
| 30 | Пружина | 21-1711135 | 1 | 1 | 30 | |||
| 31 | Кільце упору відтискної пружини | 21-1711136 | 1 | 1 | 31 | |||
| 32 | Стопорне кільце | 21-1711138 | 1 | 1 | 32 | |||
| 33 | Опорний диск | 13-1711170 | 1 | 1 | 33 | |||
| 34 | Важіль гальма 1-ї передачі та заднього ходу | 21-1711350 | 1 | 1 | 34 | |||
| 35 | Стопор осі | 21-1711255 | 1 | 1 | 35 | |||
| 36 | Вісь важеля гальма 1-ї передачі та заднього ходу | 21-1711352 | 1 | 1 | 36 | |||
| 37 | Циліндр гальма 1-ї передачі та заднього ходу | 21-1711315 | 1 | 1 | 37 | |||
| 38 | Ущільнювальне кільце поршня | 21-1711328 | 1 | 1 | 38 | |||
| 39 | Поршень циліндра гальма 1-ї передачі та заднього ходу | 21-1711325 | 1 | 1 | 39 | |||
| 40 | Циліндр заднього гальма в зборі | 21-1711310 | 1 | 1 | 40 | |||
| 41 | Заглушка 1/8" — 27 конічна масляного каналу | 262531-П8 | 2 | 2 | 41 | |||
| 42 | Пружина гальма 1-ї передачі та заднього ходу | 21-1711335 | 1 | 1 | 42 | |||
| 43 | Кришка циліндра гальма 1-ї передачі та заднього ходу | 21-1711340 | 1 | 1 | 43 | |||
| 44 | Стопорне кільце кришки циліндра гальма 1-ї передачі та заднього ходу | 21-1711342 | 1 | 1 | 44 | |||
| 45 | Болт М12х50 для кріплення наконечника тяги | 201548-П8 | 1 | 1 | 45 | |||
| 46 | Болт кріплення циліндра гальма 1-ї передачі та заднього ходу | 21-1711356 | 1 | 1 | 46 | |||
| 47 | Диск 37.001.115-75L OST __NT__2__12 | 252157-П2 | 2 | 2 | 47 | |||
| 48 | Болт M10-6gх35 | 201501-П8 | 1 | 1 | 48 | |||
| 49 | Пружинна шайба | 252156-П | 1 | 1 | 49 | |||
| 50 | Штифт 11х14 | 295108-П | 1 | 1 | 50 | |||
| 51 | Опорний штифт гальмівної стрічки гальма 2-ї передачі | 21-1711257 | 1 | 1 | 51 | |||
| 52 | Трубка для мастила | 21-1711275 | 2 | 2 | 52 | |||
| 53 | Ущільнювальне кільце кришки | 13-1711242 | 1 | 1 | 53 | |||
| 54 | Кришка циліндра | 14-1711240 | 1 | 1 | 54 | |||
| 55 | Стопорне кільце кришки | 13-1711245 | 1 | 1 | 55 | |||
| 56 | Ущільнювальне кільце | 13-1711282 | 1 | 1 | 56 | |||
| 57 | Поршень циліндра переднього гальма | 14-1711225 | 1 | 1 | 57 | |||
| 58 | Ущільнювальне кільце | 13-1711232 | 1 | 1 | 58 | |||
| 59 | Циліндр переднього гальма в зборі (циліндр гальма другої передачі) | 14-1711210 | 1 | 1 | 59 | |||
| 60 | Поршень циліндра переднього гальма у зборі | 14-1711220 | 1 | 1 | 60 | |||
| 61 | Шайба з виступом | 13-1711227 | 1 | 1 | 61 | |||
| 62 | Шток поршня | 14-1711226 | 1 | 1 | 62 | |||
| 63 | Пружина поршня | 13-1711235 | 1 | 1 | 63 | |||
| 64 | Вісь важеля гальма 2-ї передачі | 21-1711252 | 1 | 1 | 64 | |||
| 65 | Важіль гальма | 13-1711250-А | 1 | 1 | 65 | |||
| 66 | Циліндр переднього гальма | 13-1711215 | 1 | 1 | 66 | |||
| 67 | Гвинт М3510х__NT__2__ | 242538-П18 | 1 | 1 | 67 | |||
| 68 | Гайка М10 | 250612-П | 1 | 1 | 68 |
