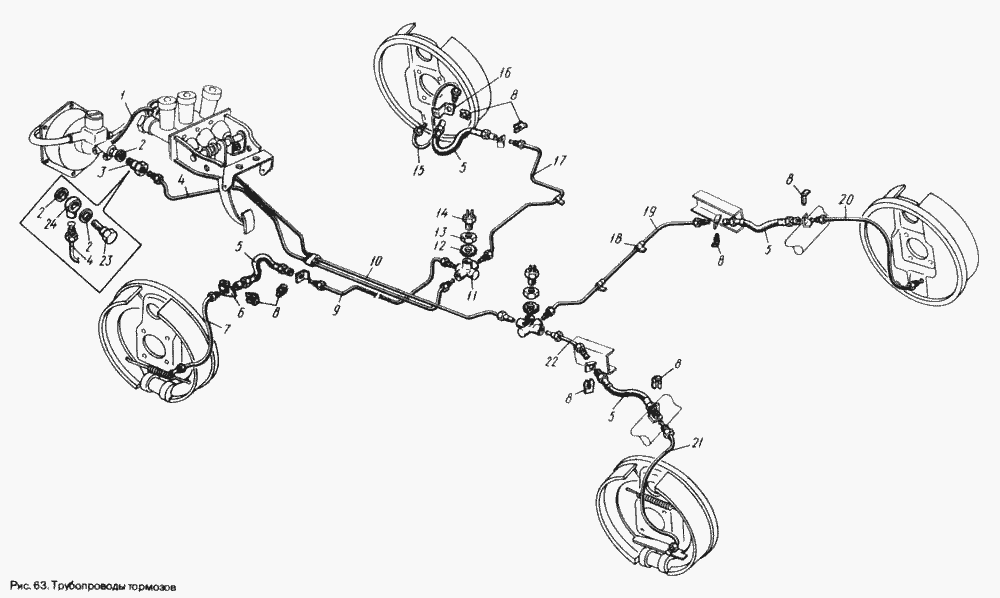

Гальмівні трубопроводи
100%
Назва деталі
Трубка від гідровакуумного підсилювача до з'єднувача в зборі (встановлювалася до 10.92 р.)
Заводський номер
969М-3506070
Кількість на модель
1
№
Назва деталі
Шланг від головного циліндра задніх гальм до з'єднувача в зборі (встановлювався до 10.92 р.)
Заводський номер
969-3506084
Кількість на модель
1
№
Назва деталі
Шланг від з'єднувача до лівого заднього гальма у зборі (встановлювався з 10.92 р.)
Заводський номер
969-3506078
Кількість на модель
1
№
Назва деталі
Шланг від з'єднувача до правого заднього гальма у зборі (встановлювався до 10.92 р.)
Заводський номер
969-3506080-10
Кількість на модель
1
№
Назва деталі
Шланг від з'єднувача до правого переднього гальма у зборі (встановлювався до 10.92 р.)
Заводський номер
969-3506044-10
Кількість на модель
1
№
Назва деталі
Гнучкий шланг із кріпильними скобами
Заводський номер
969М-3506056
Кількість на модель
4
№
Назва деталі
Трубка від гідровакуумного підсилювача до головного гальмівного циліндра передніх гальм у зборі
Заводський номер
969М-3506072
Кількість на модель
1
№
1
Назва деталі
Ущільнювальна шайба 12 (вага 01.91 г — 1 шт.)
Заводський номер
45 9961 6518
Кількість на модель
2
№
2
Назва деталі
Штуцер (з 01.91 р.)
Заводський номер
969М-3506012-10
Кількість на модель
1
№
3
Назва деталі
Шланг від гідровакуумного підсилювача до з'єднувача в зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506070-10
Кількість на модель
1
№
4
Назва деталі
Гнучкий гальмівний шланг у зборі (встановлюється на автомобілі з 02.80 р., раніше використовувався шланг 969М-3506058)
Заводський номер
969М-3506058-10
Кількість на модель
4
№
5
Назва деталі
Кронштейн кріплення гнучкого гальмівного шланга, лівий
Заводський номер
969-3506031-10
Кількість на модель
1
№
6
Назва деталі
Ліва трубка передніх гальм у зборі
Заводський номер
969-3506145
Кількість на модель
1
№
7
Назва деталі
Кріплення гнучкого гальмівного шланга (з 02.80 р.)
Заводський номер
2101-3503073
Кількість на модель
8
№
8
Назва деталі
Кріплення для шланга
Заводський номер
966-3506073
Кількість на модель
8
№
8
Назва деталі
Шланг від з'єднувача до лівого переднього гальма у зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506048
Кількість на модель
1
№
9
Назва деталі
Шланг від головного циліндра задніх гальм до з'єднувача в зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506084
Кількість на модель
1
№
10
Назва деталі
Центральний з'єднувач гальмівних трубопроводів
Заводський номер
966-3506019
Кількість на модель
2
№
11
Назва деталі
Диск
Заводський номер
45 9816 9479
Кількість на модель
2
№
12
Назва деталі
Гайка М16х1,5-6Н
Заводський номер
45 9553 9264
Кількість на модель
2
№
13
Назва деталі
Вимикач ВК12-Б (системи аварійної сигналізації гальм)
Заводський номер
45 7373 1011
Кількість на модель
2
№
14
Назва деталі
Правий шланг передніх гальм у зборі
Заводський номер
969-3506144
Кількість на модель
1
№
15
Назва деталі
Правий кронштейн для кріплення гнучкого шланга
Заводський номер
969-3506030-10
Кількість на модель
1
№
16
Назва деталі
Шланг від з'єднувача до правого переднього гальма у зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506044
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
965-1104018
Кількість на модель
8
№
18
Назва деталі
Шланг від з'єднувача до правого заднього гальма у зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506080
Кількість на модель
1
№
19
Назва деталі
Правий шланг до задніх гальм у зборі
Заводський номер
969-3506130-Б
Кількість на модель
1
№
20
Назва деталі
Трубка до лівого заднього гальма в зборі
Заводський номер
969-3506131-Б
Кількість на модель
1
№
21
Назва деталі
Шланг від з'єднувача до лівого заднього гальма у зборі (встановлюється з 10.92 р.)
Заводський номер
969М-3506078
Кількість на модель
1
№
22
Назва деталі
Болт (за даними 01.91 р.)
Заводський номер
969М-3506012
Кількість на модель
1
№
23
Назва деталі
Центральна муфта (за 01.91 р.)
Заводський номер
969-3506011
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Трубка від гідровакуумного підсилювача до з'єднувача в зборі (встановлювалася до 10.92 р.) | 969М-3506070 | 1 | 1 | |||||
| Шланг від головного циліндра задніх гальм до з'єднувача в зборі (встановлювався до 10.92 р.) | 969-3506084 | 1 | 1 | |||||
| Шланг від з'єднувача до лівого заднього гальма у зборі (встановлювався з 10.92 р.) | 969-3506078 | 1 | 1 | |||||
| Шланг від з'єднувача до правого заднього гальма у зборі (встановлювався до 10.92 р.) | 969-3506080-10 | 1 | 1 | |||||
| Шланг від з'єднувача до правого переднього гальма у зборі (встановлювався до 10.92 р.) | 969-3506044-10 | 1 | 1 | |||||
| Гнучкий шланг із кріпильними скобами | 969М-3506056 | 4 | 4 | |||||
| 1 | Трубка від гідровакуумного підсилювача до головного гальмівного циліндра передніх гальм у зборі | 969М-3506072 | 1 | 1 | 1 | |||
| 2 | Ущільнювальна шайба 12 (вага 01.91 г — 1 шт.) | 45 9961 6518 | 2 | 2 | 2 | |||
| 3 | Штуцер (з 01.91 р.) | 969М-3506012-10 | 1 | 1 | 3 | |||
| 4 | Шланг від гідровакуумного підсилювача до з'єднувача в зборі (встановлюється з 10.92 р.) | 969М-3506070-10 | 1 | 1 | 4 | |||
| 5 | Гнучкий гальмівний шланг у зборі (встановлюється на автомобілі з 02.80 р., раніше використовувався шланг 969М-3506058) | 969М-3506058-10 | 4 | 4 | 5 | |||
| 6 | Кронштейн кріплення гнучкого гальмівного шланга, лівий | 969-3506031-10 | 1 | 1 | 6 | |||
| 7 | Ліва трубка передніх гальм у зборі | 969-3506145 | 1 | 1 | 7 | |||
| 8 | Кріплення гнучкого гальмівного шланга (з 02.80 р.) | 2101-3503073 | 8 | 8 | 8 | |||
| 8 | Кріплення для шланга | 966-3506073 | 8 | 8 | 8 | |||
| 9 | Шланг від з'єднувача до лівого переднього гальма у зборі (встановлюється з 10.92 р.) | 969М-3506048 | 1 | 1 | 9 | |||
| 10 | Шланг від головного циліндра задніх гальм до з'єднувача в зборі (встановлюється з 10.92 р.) | 969М-3506084 | 1 | 1 | 10 | |||
| 11 | Центральний з'єднувач гальмівних трубопроводів | 966-3506019 | 2 | 2 | 11 | |||
| 12 | Диск | 45 9816 9479 | 2 | 2 | 12 | |||
| 13 | Гайка М16х1,5-6Н | 45 9553 9264 | 2 | 2 | 13 | |||
| 14 | Вимикач ВК12-Б (системи аварійної сигналізації гальм) | 45 7373 1011 | 2 | 2 | 14 | |||
| 15 | Правий шланг передніх гальм у зборі | 969-3506144 | 1 | 1 | 15 | |||
| 16 | Правий кронштейн для кріплення гнучкого шланга | 969-3506030-10 | 1 | 1 | 16 | |||
| 17 | Шланг від з'єднувача до правого переднього гальма у зборі (встановлюється з 10.92 р.) | 969М-3506044 | 1 | 1 | 17 | |||
| 18 | Прокладка | 965-1104018 | 8 | 8 | 18 | |||
| 19 | Шланг від з'єднувача до правого заднього гальма у зборі (встановлюється з 10.92 р.) | 969М-3506080 | 1 | 1 | 19 | |||
| 20 | Правий шланг до задніх гальм у зборі | 969-3506130-Б | 1 | 1 | 20 | |||
| 21 | Трубка до лівого заднього гальма в зборі | 969-3506131-Б | 1 | 1 | 21 | |||
| 22 | Шланг від з'єднувача до лівого заднього гальма у зборі (встановлюється з 10.92 р.) | 969М-3506078 | 1 | 1 | 22 | |||
| 23 | Болт (за даними 01.91 р.) | 969М-3506012 | 1 | 1 | 23 | |||
| 24 | Центральна муфта (за 01.91 р.) | 969-3506011 | 1 | 1 | 24 |
