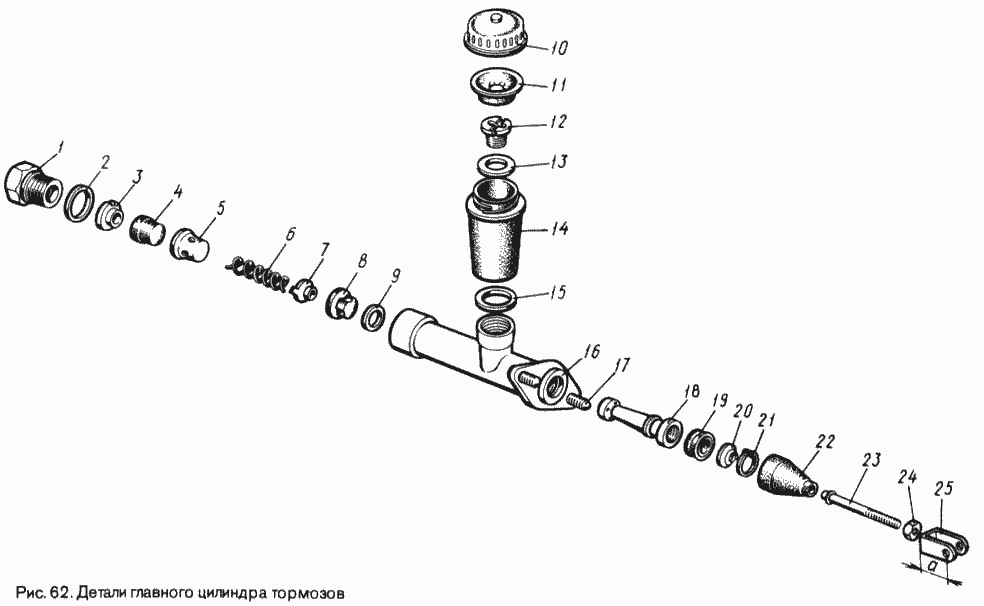

Деталі головного гальмівного циліндра
100%
Назва деталі
Клапан у зборі
Заводський номер
402-3505020
Кількість на модель
2
№
Назва деталі
Поршень у зборі
Заводський номер
403-3505028
Кількість на модель
2
№
Назва деталі
Пружина в зборі
Заводський номер
403-3505031
Кількість на модель
2
№
Назва деталі
Штуцер головного гальмівного циліндра
Заводський номер
412-3505017
Кількість на модель
2
№
1
Назва деталі
Прокладка штуцера головного циліндра
Заводський номер
402-3505018-01
Кількість на модель
2
№
2
Назва деталі
Опорне кільце
Заводський номер
402-3505023-А2
Кількість на модель
2
№
3
Назва деталі
Клапан
Заводський номер
402-3505027-А
Кількість на модель
2
№
4
Назва деталі
Обойма
Заводський номер
402-3505026
Кількість на модель
2
№
5
Назва деталі
Пружина
Заводський номер
403-3505032
Кількість на модель
2
№
6
Назва деталі
Тримач
Заводський номер
402-3505037
Кількість на модель
2
№
7
Назва деталі
Манжета
Заводський номер
402-3505035
Кількість на модель
2
№
8
Назва деталі
Клапан
Заводський номер
402-3505030
Кількість на модель
2
№
9
Назва деталі
Кришка
Заводський номер
403-3505110
Кількість на модель
2
№
10
Назва деталі
Відбивач кришки бачка головного гальмівного циліндра
Заводський номер
403-3505119
Кількість на модель
2
№
11
Назва деталі
Штуцер
Заводський номер
403-3505115-10
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
403-3505121
Кількість на модель
2
№
13
Назва деталі
Корпус працює
Заводський номер
403-3505108-Б
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
403-3505117-А
Кількість на модель
2
№
15
Назва деталі
Корпус
Заводський номер
403-3505015
Кількість на модель
2
№
16
Назва деталі
Шпилька М8х1х18
Заводський номер
45 9963 3269
Кількість на модель
4
№
17
Назва деталі
Поршень
Заводський номер
403-3505029
Кількість на модель
2
№
18
Назва деталі
Манжета
Заводський номер
403-3505033
Кількість на модель
2
№
19
Назва деталі
Шайба упору поршня головного циліндра
Заводський номер
403-3505048-Б
Кількість на модель
2
№
20
Назва деталі
Кільце
Заводський номер
403-3505038
Кількість на модель
2
№
21
Назва деталі
Захисний ковпак головного гальмівного циліндра
Заводський номер
403-3505065
Кількість на модель
2
№
22
Назва деталі
Штовхач поршня головного циліндра
Заводський номер
408-3505062
Кількість на модель
2
№
23
Назва деталі
Гайка М8-6Н ОСТ 37.001.124-75 (04.102)
Заводський номер
45 9553 1055
Кількість на модель
2
№
24
Назва деталі
Вилка штовхача поршня головного циліндра
Заводський номер
408-3505064-10
Кількість на модель
2
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Клапан у зборі | 402-3505020 | 2 | 2 | |||||
| Поршень у зборі | 403-3505028 | 2 | 2 | |||||
| Пружина в зборі | 403-3505031 | 2 | 2 | |||||
| 1 | Штуцер головного гальмівного циліндра | 412-3505017 | 2 | 2 | 1 | |||
| 2 | Прокладка штуцера головного циліндра | 402-3505018-01 | 2 | 2 | 2 | |||
| 3 | Опорне кільце | 402-3505023-А2 | 2 | 2 | 3 | |||
| 4 | Клапан | 402-3505027-А | 2 | 2 | 4 | |||
| 5 | Обойма | 402-3505026 | 2 | 2 | 5 | |||
| 6 | Пружина | 403-3505032 | 2 | 2 | 6 | |||
| 7 | Тримач | 402-3505037 | 2 | 2 | 7 | |||
| 8 | Манжета | 402-3505035 | 2 | 2 | 8 | |||
| 9 | Клапан | 402-3505030 | 2 | 2 | 9 | |||
| 10 | Кришка | 403-3505110 | 2 | 2 | 10 | |||
| 11 | Відбивач кришки бачка головного гальмівного циліндра | 403-3505119 | 2 | 2 | 11 | |||
| 12 | Штуцер | 403-3505115-10 | 2 | 2 | 12 | |||
| 13 | Кільце | 403-3505121 | 2 | 2 | 13 | |||
| 14 | Корпус працює | 403-3505108-Б | 2 | 2 | 14 | |||
| 15 | Прокладка | 403-3505117-А | 2 | 2 | 15 | |||
| 16 | Корпус | 403-3505015 | 2 | 2 | 16 | |||
| 17 | Шпилька М8х1х18 | 45 9963 3269 | 4 | 4 | 17 | |||
| 18 | Поршень | 403-3505029 | 2 | 2 | 18 | |||
| 19 | Манжета | 403-3505033 | 2 | 2 | 19 | |||
| 20 | Шайба упору поршня головного циліндра | 403-3505048-Б | 2 | 2 | 20 | |||
| 21 | Кільце | 403-3505038 | 2 | 2 | 21 | |||
| 22 | Захисний ковпак головного гальмівного циліндра | 403-3505065 | 2 | 2 | 22 | |||
| 23 | Штовхач поршня головного циліндра | 408-3505062 | 2 | 2 | 23 | |||
| 24 | Гайка М8-6Н ОСТ 37.001.124-75 (04.102) | 45 9553 1055 | 2 | 2 | 24 | |||
| 25 | Вилка штовхача поршня головного циліндра | 408-3505064-10 | 2 | 2 | 25 |
