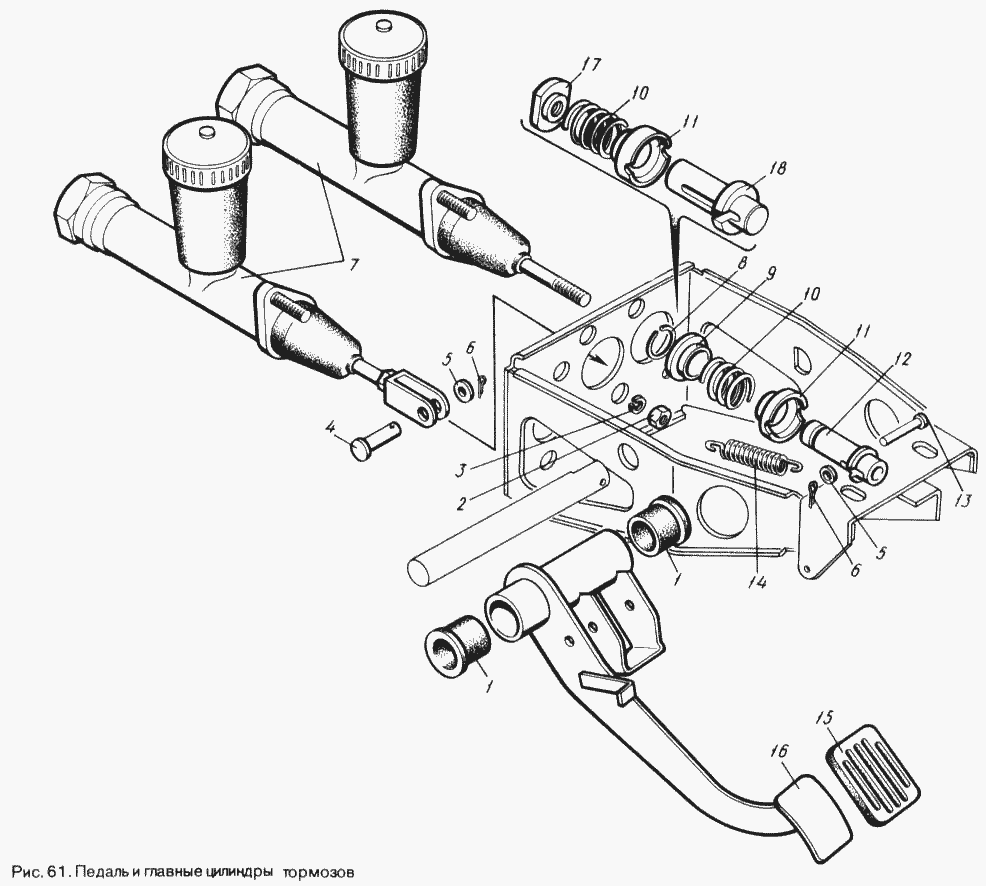

Педаль та головні циліндри гальм
100%
Назва деталі
Куліса в зборі (встановлюється на автомобілі з 05.91 р.)
Заводський номер
969М-3504022
Кількість на модель
1
№
Назва деталі
Головний циліндр контуру приводу задніх коліс у зборі
Заводський номер
969М-3505010-01
Кількість на модель
1
№
Назва деталі
Головний циліндр контуру приводу гальм задніх коліс у зборі (встановлювався на автомобіль з 05.91 р.)
Заводський номер
969М-3505010
Кількість на модель
1
№
Назва деталі
Втулка педалі
Заводський номер
969-1602069
Кількість на модель
2
№
1
Назва деталі
Гайка
Заводський номер
45 9553 9056
Кількість на модель
4
№
2
Назва деталі
Диск
Заводський номер
45 9816 6046
Кількість на модель
4
№
3
Назва деталі
Палець 8х25
Заводський номер
45 9861 9035
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
45 9811 9206
Кількість на модель
2
№
5
Назва деталі
Шплінт
Заводський номер
45 9871 9048
Кількість на модель
2
№
6
Назва деталі
Головний гальмівний циліндр у зборі
Заводський номер
412-3505010-10
Кількість на модель
2
№
7
Назва деталі
Опорне кільце (кільце та тарілка введені з 05.91 р. замість гайки 969М-3504030 з початком застосування штока 969М-3504037)
Заводський номер
969М-3504036
Кількість на модель
1
№
8
Назва деталі
Тарілка пружини (кільце та тарілка введені з 05.91 р. замість гайки 969М-3504030 з початком застосування штока 969М-3504037)
Заводський номер
969М-3504028
Кількість на модель
1
№
9
Назва деталі
Пружина клапана
Заводський номер
70-6513-А
Кількість на модель
1
№
10
Назва деталі
Опорна шайба
Заводський номер
969А-3504024
Кількість на модель
1
№
11
Назва деталі
Шток (з 05.91 р.)
Заводський номер
969М-3504037-10
Кількість на модель
1
№
12
Назва деталі
Палець 8х45
Заводський номер
45 9861 9043
Кількість на модель
1
№
13
Назва деталі
Відтяжна пружина педалі
Заводський номер
969-3504094
Кількість на модель
1
№
14
Назва деталі
Накладка педалей
Заводський номер
969М-1602048
Кількість на модель
1
№
15
Назва деталі
Накладка
Заводський номер
965-1602048
Кількість на модель
1
№
15
Назва деталі
Гальмівна педаль у зборі
Заводський номер
969М-3504010
Кількість на модель
1
№
16
Назва деталі
Гайка (за 05.91 р.)
Заводський номер
969М-3504030
Кількість на модель
1
№
17
Назва деталі
Шток (за даними 05.91 р.)
Заводський номер
969М-3504037
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Куліса в зборі (встановлюється на автомобілі з 05.91 р.) | 969М-3504022 | 1 | 1 | |||||
| Головний циліндр контуру приводу задніх коліс у зборі | 969М-3505010-01 | 1 | 1 | |||||
| Головний циліндр контуру приводу гальм задніх коліс у зборі (встановлювався на автомобіль з 05.91 р.) | 969М-3505010 | 1 | 1 | |||||
| 1 | Втулка педалі | 969-1602069 | 2 | 2 | 1 | |||
| 2 | Гайка | 45 9553 9056 | 4 | 4 | 2 | |||
| 3 | Диск | 45 9816 6046 | 4 | 4 | 3 | |||
| 4 | Палець 8х25 | 45 9861 9035 | 1 | 1 | 4 | |||
| 5 | Диск | 45 9811 9206 | 2 | 2 | 5 | |||
| 6 | Шплінт | 45 9871 9048 | 2 | 2 | 6 | |||
| 7 | Головний гальмівний циліндр у зборі | 412-3505010-10 | 2 | 2 | 7 | |||
| 8 | Опорне кільце (кільце та тарілка введені з 05.91 р. замість гайки 969М-3504030 з початком застосування штока 969М-3504037) | 969М-3504036 | 1 | 1 | 8 | |||
| 9 | Тарілка пружини (кільце та тарілка введені з 05.91 р. замість гайки 969М-3504030 з початком застосування штока 969М-3504037) | 969М-3504028 | 1 | 1 | 9 | |||
| 10 | Пружина клапана | 70-6513-А | 1 | 1 | 10 | |||
| 11 | Опорна шайба | 969А-3504024 | 1 | 1 | 11 | |||
| 12 | Шток (з 05.91 р.) | 969М-3504037-10 | 1 | 1 | 12 | |||
| 13 | Палець 8х45 | 45 9861 9043 | 1 | 1 | 13 | |||
| 14 | Відтяжна пружина педалі | 969-3504094 | 1 | 1 | 14 | |||
| 15 | Накладка педалей | 969М-1602048 | 1 | 1 | 15 | |||
| 15 | Накладка | 965-1602048 | 1 | 1 | 15 | |||
| 16 | Гальмівна педаль у зборі | 969М-3504010 | 1 | 1 | 16 | |||
| 17 | Гайка (за 05.91 р.) | 969М-3504030 | 1 | 1 | 17 | |||
| 18 | Шток (за даними 05.91 р.) | 969М-3504037 | 1 | 1 | 18 |
