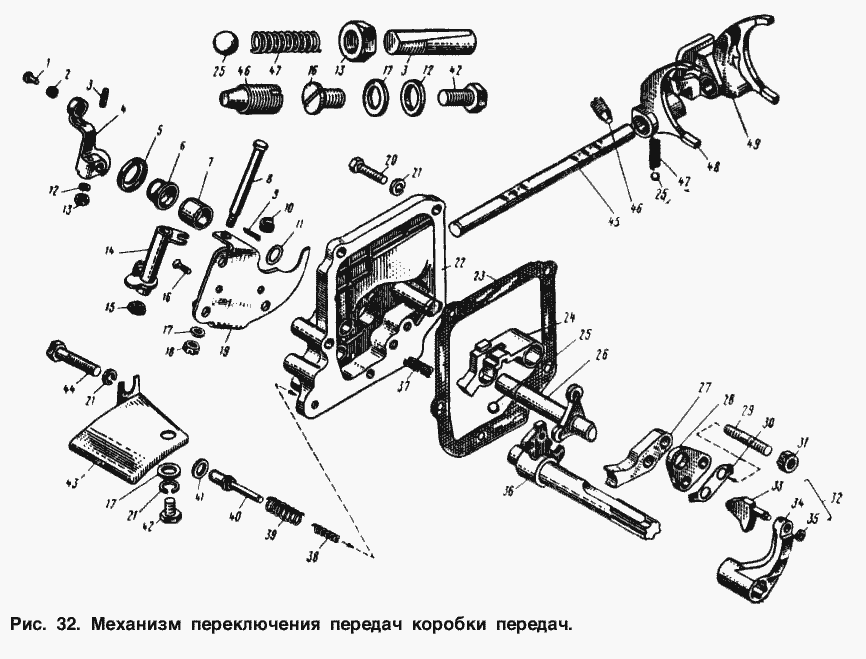

Механізм перемикання передач коробки передач
100%
Назва деталі
Бічна кришка
Заводський номер
408-1702013
Кількість на модель
1
№
Назва деталі
Механізм перемикання передач у зборі
Заводський номер
408-1702011
Кількість на модель
1
№
Назва деталі
Регулювальна прокладка упору включення заднього ходу
Заводський номер
407-1702075
Кількість на модель
№
Назва деталі
Важіль перемикання заднього ходу
Заводський номер
407-1702049-21
Кількість на модель
1
№
Назва деталі
Направляючий стрижень замка важелів перемикання передач
Заводський номер
407-1702052
Кількість на модель
1
№
Назва деталі
Гільза втулки важеля перемикання передач
Заводський номер
401-1702086
Кількість на модель
2
№
1
Назва деталі
Втулка важелів
Заводський номер
401-1702084
Кількість на модель
2
№
2
Назва деталі
Клин для кріплення важелів
Заводський номер
403-1703071
Кількість на модель
1
№
3
Назва деталі
Важіль перемикання передач із втулкою та гільзою у зборі
Заводський номер
408-1702053
Кількість на модель
1
№
4
Назва деталі
Обойма манжети-скребка вала перемикання передач
Заводський номер
408-1702324
Кількість на модель
1
№
5
Назва деталі
Манжета-скребок вала коробки передач
Заводський номер
408-1702323
Кількість на модель
1
№
6
Назва деталі
Втулка вала коробки передач
Заводський номер
403-1702235
Кількість на модель
1
№
7
Назва деталі
Пальце нижнього важеля
Заводський номер
408-1703116
Кількість на модель
1
№
8
Назва деталі
Шплінт
Заводський номер
258023
Кількість на модель
1
№
9
Назва деталі
Вкладиш нижнього важеля управління коробкою передач
Заводський номер
407-1703105-А
Кількість на модель
1
№
10
Назва деталі
Ущільнювач бічної кришки
Заводський номер
403-1702090
Кількість на модель
1
№
11
Назва деталі
Пружинна шайба
Заводський номер
252155-29
Кількість на модель
1
№
12
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
1
№
13
Назва деталі
Нижній важіль управління коробкою передач у зборі з втулкою та гільзою
Заводський номер
408-1703096
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
402-1703073
Кількість на модель
2
№
15
Назва деталі
Гвинт М105х__NT__2__
Заводський номер
221577-29
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
1
№
17
Назва деталі
Гайка М8
Заводський номер
362388-29
Кількість на модель
1
№
18
Назва деталі
Кронштейн нижнього важеля управління коробкою передач
Заводський номер
408-1703112
Кількість на модель
1
№
19
Назва деталі
гвинт
Заводський номер
201457-29
Кількість на модель
3
№
20
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
6
№
21
Назва деталі
Бічна кришка картера коробки передач у зборі
Заводський номер
408-1702012
Кількість на модель
1
№
22
Назва деталі
Прокладка бічної кришки картера коробки передач
Заводський номер
407-1702014-А1
Кількість на модель
1
№
23
Назва деталі
Фіксатор вилки перемикання передач заднього ходу
Заводський номер
407-1702051-А
Кількість на модель
1
№
24
Назва деталі
Партнер V 8мм N
Заводський номер
263011
Кількість на модель
3
№
25
Назва деталі
Коробка передач у зборі
Заводський номер
408-1702032-А
Кількість на модель
1
№
26
Назва деталі
Опора важеля перемикання заднього ходу
Заводський номер
407-1702069-Б
Кількість на модель
1
№
27
Назва деталі
Кронштейн вала перемикача
Заводський номер
407-1702068
Кількість на модель
1
№
28
Назва деталі
Шпилька М8х 1х 25
Заводський номер
363058
Кількість на модель
2
№
29
Назва деталі
Стопорна пластина
Заводський номер
407-1702072
Кількість на модель
1
№
30
Назва деталі
Гайка М1-6х8Н
Заводський номер
250511
Кількість на модель
2
№
31
Назва деталі
Вилка перемикання заднього ходу в зборі
Заводський номер
408-1702094-Б
Кількість на модель
1
№
32
Назва деталі
Сухар вилки заднього ходу
Заводський номер
408-1702097-Б
Кількість на модель
1
№
33
Назва деталі
Перемикач заднього ходу
Заводський номер
408-1702095-Б
Кількість на модель
1
№
34
Назва деталі
Диск
Заводський номер
252000
Кількість на модель
1
№
35
Назва деталі
Важіль перемикання заднього ходу в зборі
Заводський номер
408-1702047-01
Кількість на модель
1
№
36
Назва деталі
Пружина фіксатора важеля перемикання
Заводський номер
401-1702077-А
Кількість на модель
1
№
37
Назва деталі
Внутрішня пружина упору включення заднього ходу
Заводський номер
408-1702206
Кількість на модель
1
№
38
Назва деталі
Пружина упору включення заднього ходу
Заводський номер
407-1702064
Кількість на модель
1
№
39
Назва деталі
Фіксатор заднього ходу
Заводський номер
408-1702063
Кількість на модель
1
№
40
Назва деталі
Регулювальна прокладка упору включення заднього ходу
Заводський номер
407-1702067-А
Кількість на модель
№
41
Назва деталі
Болт M8х12
Заводський номер
201452-29
Кількість на модель
1
№
42
Назва деталі
Захисний щиток упору заднього ходу коробки передач
Заводський номер
408-1702078
Кількість на модель
1
№
43
Назва деталі
Болт M8х50
Заводський номер
201468-29
Кількість на модель
2
№
44
Назва деталі
Штифт вилок перемикання передач
Заводський номер
408-1702061
Кількість на модель
1
№
45
Назва деталі
Гвинт М8х1х22
Заводський номер
364023-29
Кількість на модель
1
№
46
Назва деталі
Пружина фіксатора важелів перемикання передач
Заводський номер
400-1702041
Кількість на модель
2
№
47
Назва деталі
Важіль перемикання першої та другої передач
Заводський номер
408-1702022-01
Кількість на модель
1
№
48
Назва деталі
Важіль перемикання третьої та четвертої передач
Заводський номер
408-1702028-01
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бічна кришка | 408-1702013 | 1 | 1 | |||||
| Механізм перемикання передач у зборі | 408-1702011 | 1 | 1 | |||||
| Регулювальна прокладка упору включення заднього ходу | 407-1702075 | |||||||
| Важіль перемикання заднього ходу | 407-1702049-21 | 1 | 1 | |||||
| Направляючий стрижень замка важелів перемикання передач | 407-1702052 | 1 | 1 | |||||
| 1 | Гільза втулки важеля перемикання передач | 401-1702086 | 2 | 2 | 1 | |||
| 2 | Втулка важелів | 401-1702084 | 2 | 2 | 2 | |||
| 3 | Клин для кріплення важелів | 403-1703071 | 1 | 1 | 3 | |||
| 4 | Важіль перемикання передач із втулкою та гільзою у зборі | 408-1702053 | 1 | 1 | 4 | |||
| 5 | Обойма манжети-скребка вала перемикання передач | 408-1702324 | 1 | 1 | 5 | |||
| 6 | Манжета-скребок вала коробки передач | 408-1702323 | 1 | 1 | 6 | |||
| 7 | Втулка вала коробки передач | 403-1702235 | 1 | 1 | 7 | |||
| 8 | Пальце нижнього важеля | 408-1703116 | 1 | 1 | 8 | |||
| 9 | Шплінт | 258023 | 1 | 1 | 9 | |||
| 10 | Вкладиш нижнього важеля управління коробкою передач | 407-1703105-А | 1 | 1 | 10 | |||
| 11 | Ущільнювач бічної кришки | 403-1702090 | 1 | 1 | 11 | |||
| 12 | Пружинна шайба | 252155-29 | 1 | 1 | 12 | |||
| 13 | Гайка MxH | 250511-29 | 1 | 1 | 13 | |||
| 14 | Нижній важіль управління коробкою передач у зборі з втулкою та гільзою | 408-1703096 | 1 | 1 | 14 | |||
| 15 | Втулка | 402-1703073 | 2 | 2 | 15 | |||
| 16 | Гвинт М105х__NT__2__ | 221577-29 | 2 | 2 | 16 | |||
| 17 | Диск | 252005-29 | 1 | 1 | 17 | |||
| 18 | Гайка М8 | 362388-29 | 1 | 1 | 18 | |||
| 19 | Кронштейн нижнього важеля управління коробкою передач | 408-1703112 | 1 | 1 | 19 | |||
| 20 | гвинт | 201457-29 | 3 | 3 | 20 | |||
| 21 | Пружинна шайба | 252135-29 | 6 | 6 | 21 | |||
| 22 | Бічна кришка картера коробки передач у зборі | 408-1702012 | 1 | 1 | 22 | |||
| 23 | Прокладка бічної кришки картера коробки передач | 407-1702014-А1 | 1 | 1 | 23 | |||
| 24 | Фіксатор вилки перемикання передач заднього ходу | 407-1702051-А | 1 | 1 | 24 | |||
| 25 | Партнер V 8мм N | 263011 | 3 | 3 | 25 | |||
| 26 | Коробка передач у зборі | 408-1702032-А | 1 | 1 | 26 | |||
| 27 | Опора важеля перемикання заднього ходу | 407-1702069-Б | 1 | 1 | 27 | |||
| 28 | Кронштейн вала перемикача | 407-1702068 | 1 | 1 | 28 | |||
| 29 | Шпилька М8х 1х 25 | 363058 | 2 | 2 | 29 | |||
| 30 | Стопорна пластина | 407-1702072 | 1 | 1 | 30 | |||
| 31 | Гайка М1-6х8Н | 250511 | 2 | 2 | 31 | |||
| 32 | Вилка перемикання заднього ходу в зборі | 408-1702094-Б | 1 | 1 | 32 | |||
| 33 | Сухар вилки заднього ходу | 408-1702097-Б | 1 | 1 | 33 | |||
| 34 | Перемикач заднього ходу | 408-1702095-Б | 1 | 1 | 34 | |||
| 35 | Диск | 252000 | 1 | 1 | 35 | |||
| 36 | Важіль перемикання заднього ходу в зборі | 408-1702047-01 | 1 | 1 | 36 | |||
| 37 | Пружина фіксатора важеля перемикання | 401-1702077-А | 1 | 1 | 37 | |||
| 38 | Внутрішня пружина упору включення заднього ходу | 408-1702206 | 1 | 1 | 38 | |||
| 39 | Пружина упору включення заднього ходу | 407-1702064 | 1 | 1 | 39 | |||
| 40 | Фіксатор заднього ходу | 408-1702063 | 1 | 1 | 40 | |||
| 41 | Регулювальна прокладка упору включення заднього ходу | 407-1702067-А | 41 | |||||
| 42 | Болт M8х12 | 201452-29 | 1 | 1 | 42 | |||
| 43 | Захисний щиток упору заднього ходу коробки передач | 408-1702078 | 1 | 1 | 43 | |||
| 44 | Болт M8х50 | 201468-29 | 2 | 2 | 44 | |||
| 45 | Штифт вилок перемикання передач | 408-1702061 | 1 | 1 | 45 | |||
| 46 | Гвинт М8х1х22 | 364023-29 | 1 | 1 | 46 | |||
| 47 | Пружина фіксатора важелів перемикання передач | 400-1702041 | 2 | 2 | 47 | |||
| 48 | Важіль перемикання першої та другої передач | 408-1702022-01 | 1 | 1 | 48 | |||
| 49 | Важіль перемикання третьої та четвертої передач | 408-1702028-01 | 1 | 1 | 49 |
