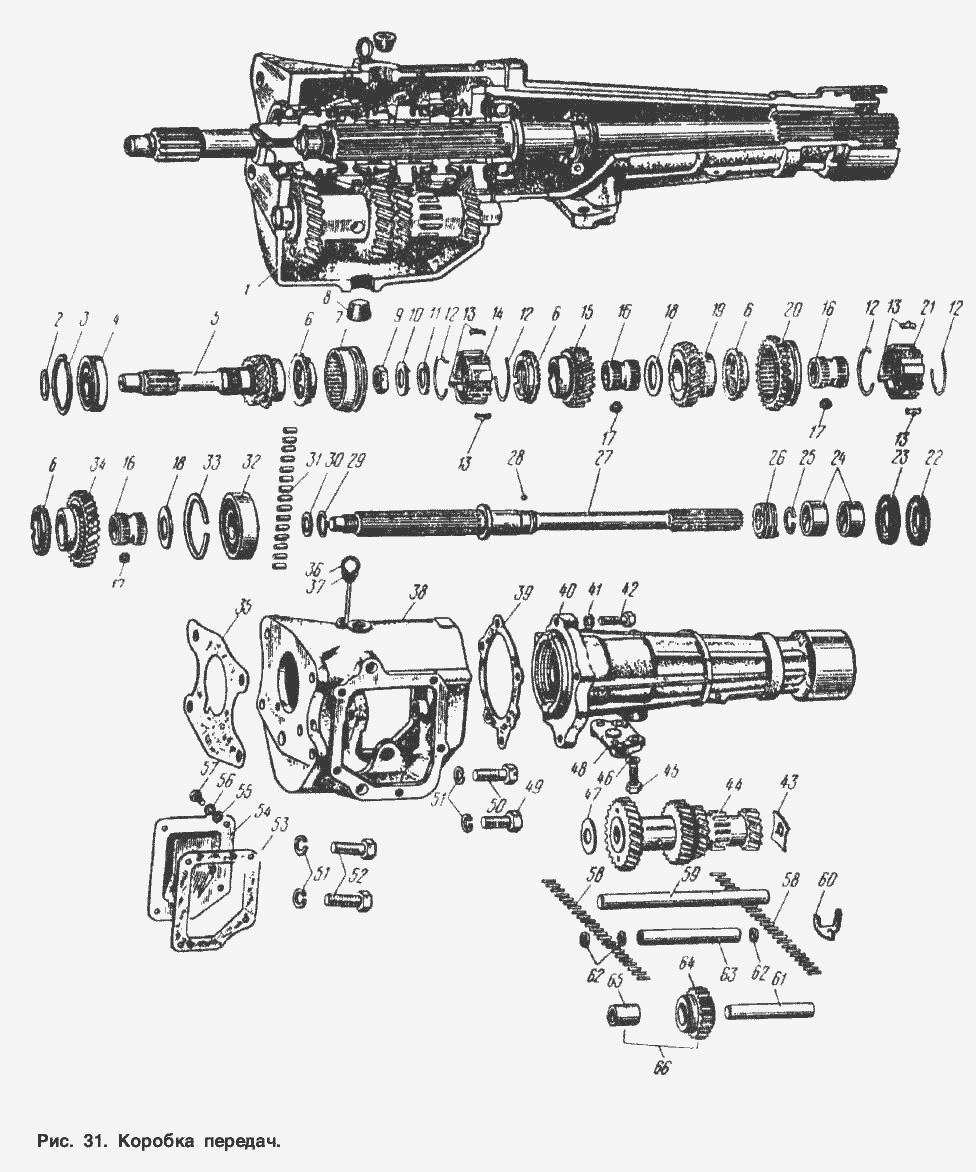

Коробка передач
100%
Назва деталі
Брудовідбивач
Заводський номер
402-1701228
Кількість на модель
1
№
Назва деталі
Муфта синхронізатора третьої та четвертої передач у зборі (комплект)
Заводський номер
408-1701154
Кількість на модель
1
№
Назва деталі
Задня опорна шайба блоку шестерень проміжного вала коробки передач (з жовтою позначкою)
Заводський номер
408-1701064
Кількість на модель
1
№
Назва деталі
Задня упорна шайба блоку шестерень проміжного вала коробки передач (з чорною міткою)
Заводський номер
408-1701063
Кількість на модель
1
№
Назва деталі
Шестерня заднього ходу коробки передач із маточиною в зборі (комплект)
Заводський номер
408-1701139
Кількість на модель
1
№
Назва деталі
Коробка передач у зборі
Заводський номер
412-1700010
Кількість на модель
1
№
1
Назва деталі
Стопорне кільце підшипника
Заводський номер
401-1701034
Кількість на модель
1
№
2
Назва деталі
Опорне кільце підшипника
Заводський номер
401-1701038
Кількість на модель
1
№
3
Назва деталі
Підшипник заднього первинного вала
Заводський номер
50206КШ1
Кількість на модель
1
№
4
Назва деталі
Підшипник заднього первинного вала
Заводський номер
412-1701032-01
Кількість на модель
1
№
4
Назва деталі
Вал коробки передач, первинний
Заводський номер
412-1701030
Кількість на модель
1
№
5
Назва деталі
Блокувальне кільце синхронізатора
Заводський номер
408-1701164-01
Кількість на модель
4
№
6
Назва деталі
Муфта синхронізатора третьої та четвертої передач
Заводський номер
408-1701175
Кількість на модель
1
№
7
Назва деталі
Заглушка К1/2"
Заводський номер
366748
Кількість на модель
2
№
8
Назва деталі
Гайка
Заводський номер
408-1701157
Кількість на модель
1
№
9
Назва деталі
Стопорна шайба
Заводський номер
408-1701159-Б
Кількість на модель
1
№
10
Назва деталі
Пружинна шайба
Заводський номер
408-1701166-Б
Кількість на модель
1
№
11
Назва деталі
Пружина синхронізатора
Заводський номер
408-1701170-01
Кількість на модель
4
№
12
Назва деталі
Сухарь синхронізатора коробки передач
Заводський номер
407-1701172
Кількість на модель
6
№
13
Назва деталі
Маточина муфти вмикання третьої та четвертої передач
Заводський номер
408-1701155
Кількість на модель
1
№
14
Назва деталі
Шестерня третьої передачі вторинного вала коробки передач
Заводський номер
408-1701131
Кількість на модель
1
№
15
Назва деталі
Втулка вторинного вала
Заводський номер
408-1701128-Б1
Кількість на модель
3
№
16
Назва деталі
Затискна втулка шестерень першої, другої та третьої передач вторинного вала коробки передач, запірна
Заводський номер
408-1701124-Б
Кількість на модель
3
№
17
Назва деталі
Розпірна шайба зубчастих коліс першої та другої передач
Заводський номер
408-1701115
Кількість на модель
2
№
18
Назва деталі
Шестерня другої передачі вторинного вала коробки передач
Заводський номер
408-1701127
Кількість на модель
1
№
19
Назва деталі
Шестерня заднього ходу коробки передач
Заводський номер
408-1701140
Кількість на модель
1
№
20
Назва деталі
Втулка шестерні заднього ходу коробки передач
Заводський номер
408-1701144
Кількість на модель
1
№
21
Назва деталі
Зовнішній ущільнювач подовжувача
Заводський номер
400-2402052-04
Кількість на модель
1
№
22
Назва деталі
Внутрішній ущільнювач подовжувача
Заводський номер
402-1701210-03
Кількість на модель
1
№
23
Назва деталі
Втулка заднього підшипника вторинного вала
Заводський номер
407-1701235
Кількість на модель
2
№
24
Назва деталі
Запірне кільце шестерні спідометра
Заводський номер
401-1701158-А1
Кількість на модель
1
№
25
Назва деталі
Шестерня приводу спідометра, ведуча
Заводський номер
402-3802833
Кількість на модель
1
№
26
Назва деталі
Вторинний вал
Заводський номер
408-1701105
Кількість на модель
1
№
27
Назва деталі
Партнер
Заводський номер
263003
Кількість на модель
1
№
28
Назва деталі
Запірне кільце роликів
Заводський номер
408-1701182
Кількість на модель
1
№
29
Назва деталі
Опорна шайба роликів
Заводський номер
365162
Кількість на модель
1
№
30
Назва деталі
Ролик переднього підшипника вторинного вала діаметром 4,5х13
Заводський номер
401-1701180
Кількість на модель
15
№
31
Назва деталі
Підшипник середнього валу
Заводський номер
412-1701186-01
Кількість на модель
1
№
32
Назва деталі
Підшипник середнього валу
Заводський номер
6-306КШ
Кількість на модель
1
№
32
Назва деталі
Опорне кільце підшипника
Заводський номер
408-1701192
Кількість на модель
1
№
33
Назва деталі
Шестерня першої передачі вторинного вала коробки передач
Заводський номер
408-1701112
Кількість на модель
1
№
34
Назва деталі
Передня прокладка коробки передач
Заводський номер
407-1700018
Кількість на модель
1
№
35
Назва деталі
Покажчик рівня масла в зборі
Заводський номер
410-1701260-А
Кількість на модель
1
№
36
Назва деталі
Шайба індикатора рівня масла
Заводський номер
400-10090 56-А
Кількість на модель
1
№
37
Назва деталі
Картер коробки передач
Заводський номер
408-1701015
Кількість на модель
1
№
38
Назва деталі
Прокладка подовжувача
Заводський номер
408-1701203
Кількість на модель
1
№
39
Назва деталі
Подовжувач картера коробки передач у зборі
Заводський номер
408-1701200-Б
Кількість на модель
1
№
40
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
5
№
41
Назва деталі
Болт M8х28
Заводський номер
201459-29
Кількість на модель
5
№
42
Назва деталі
Задня опорна шайба блоку шестерень проміжного вала коробки передач (зі синьою позначкою)
Заводський номер
408-1701062
Кількість на модель
1
№
43
Назва деталі
Блок шестерень проміжного вала коробки передач
Заводський номер
408-1701050
Кількість на модель
1
№
44
Назва деталі
Болт M10х28
Заводський номер
201498-29
Кількість на модель
2
№
45
Назва деталі
Диск
Заводський номер
252156-29
Кількість на модель
2
№
46
Назва деталі
Передня опорна шайба блоку шестерень проміжного вала коробки передач
Заводський номер
401-1701060
Кількість на модель
1
№
47
Назва деталі
Кронштейн задньої опори двигуна
Заводський номер
412-1001072
Кількість на модель
1
№
48
Назва деталі
гвинт
Заводський номер
201540-29
Кількість на модель
1
№
49
Назва деталі
Болт M12х35
Заводський номер
360046-29
Кількість на модель
1
№
50
Назва деталі
Диск
Заводський номер
252157-29
Кількість на модель
4
№
51
Назва деталі
гвинт
Заводський номер
201542-29
Кількість на модель
2
№
52
Назва деталі
Прокладка кришки люка картера коробки передач з боку проміжної шестерні заднього ходу
Заводський номер
408-1701251
Кількість на модель
1
№
53
Назва деталі
Кришка люка паразитної шестерні
Заводський номер
408-1701250-Б
Кількість на модель
1
№
54
Назва деталі
Диск
Заводський номер
252004-29
Кількість на модель
4
№
55
Назва деталі
Пружинна шайба
Заводський номер
252154-29
Кількість на модель
4
№
56
Назва деталі
Болт M6х14
Заводський номер
201417-29
Кількість на модель
4
№
57
Назва деталі
Ролик підшипника блоку зубчастих коліс діаметром 2,5х20
Заводський номер
401-1701052
Кількість на модель
46
№
58
Назва деталі
Вісь блоку шестерень проміжного вала коробки передач
Заводський номер
408-1701072
Кількість на модель
1
№
59
Назва деталі
Фіксатор осей блоку шестерень проміжного вала та проміжної шестерні
Заводський номер
408-1701094
Кількість на модель
1
№
60
Назва деталі
Ось паразитной шестерни
Заводський номер
408-1701092
Кількість на модель
1
№
61
Назва деталі
Опорне кільце підшипника
Заводський номер
401-1701054
Кількість на модель
3
№
62
Назва деталі
Розпірна трубка проміжного вала
Заводський номер
408-1701058
Кількість на модель
1
№
63
Назва деталі
Паразитна шестерня заднього ходу
Заводський номер
408-1701082
Кількість на модель
1
№
64
Назва деталі
Втулка паразитної шестерні
Заводський номер
408-1701084
Кількість на модель
1
№
65
Назва деталі
Паразитна шестерня заднього ходу в зборі
Заводський номер
408-1701080
Кількість на модель
1
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Брудовідбивач | 402-1701228 | 1 | 1 | |||||
| Муфта синхронізатора третьої та четвертої передач у зборі (комплект) | 408-1701154 | 1 | 1 | |||||
| Задня опорна шайба блоку шестерень проміжного вала коробки передач (з жовтою позначкою) | 408-1701064 | 1 | 1 | |||||
| Задня упорна шайба блоку шестерень проміжного вала коробки передач (з чорною міткою) | 408-1701063 | 1 | 1 | |||||
| Шестерня заднього ходу коробки передач із маточиною в зборі (комплект) | 408-1701139 | 1 | 1 | |||||
| 1 | Коробка передач у зборі | 412-1700010 | 1 | 1 | 1 | |||
| 2 | Стопорне кільце підшипника | 401-1701034 | 1 | 1 | 2 | |||
| 3 | Опорне кільце підшипника | 401-1701038 | 1 | 1 | 3 | |||
| 4 | Підшипник заднього первинного вала | 50206КШ1 | 1 | 1 | 4 | |||
| 4 | Підшипник заднього первинного вала | 412-1701032-01 | 1 | 1 | 4 | |||
| 5 | Вал коробки передач, первинний | 412-1701030 | 1 | 1 | 5 | |||
| 6 | Блокувальне кільце синхронізатора | 408-1701164-01 | 4 | 4 | 6 | |||
| 7 | Муфта синхронізатора третьої та четвертої передач | 408-1701175 | 1 | 1 | 7 | |||
| 8 | Заглушка К1/2" | 366748 | 2 | 2 | 8 | |||
| 9 | Гайка | 408-1701157 | 1 | 1 | 9 | |||
| 10 | Стопорна шайба | 408-1701159-Б | 1 | 1 | 10 | |||
| 11 | Пружинна шайба | 408-1701166-Б | 1 | 1 | 11 | |||
| 12 | Пружина синхронізатора | 408-1701170-01 | 4 | 4 | 12 | |||
| 13 | Сухарь синхронізатора коробки передач | 407-1701172 | 6 | 6 | 13 | |||
| 14 | Маточина муфти вмикання третьої та четвертої передач | 408-1701155 | 1 | 1 | 14 | |||
| 15 | Шестерня третьої передачі вторинного вала коробки передач | 408-1701131 | 1 | 1 | 15 | |||
| 16 | Втулка вторинного вала | 408-1701128-Б1 | 3 | 3 | 16 | |||
| 17 | Затискна втулка шестерень першої, другої та третьої передач вторинного вала коробки передач, запірна | 408-1701124-Б | 3 | 3 | 17 | |||
| 18 | Розпірна шайба зубчастих коліс першої та другої передач | 408-1701115 | 2 | 2 | 18 | |||
| 19 | Шестерня другої передачі вторинного вала коробки передач | 408-1701127 | 1 | 1 | 19 | |||
| 20 | Шестерня заднього ходу коробки передач | 408-1701140 | 1 | 1 | 20 | |||
| 21 | Втулка шестерні заднього ходу коробки передач | 408-1701144 | 1 | 1 | 21 | |||
| 22 | Зовнішній ущільнювач подовжувача | 400-2402052-04 | 1 | 1 | 22 | |||
| 23 | Внутрішній ущільнювач подовжувача | 402-1701210-03 | 1 | 1 | 23 | |||
| 24 | Втулка заднього підшипника вторинного вала | 407-1701235 | 2 | 2 | 24 | |||
| 25 | Запірне кільце шестерні спідометра | 401-1701158-А1 | 1 | 1 | 25 | |||
| 26 | Шестерня приводу спідометра, ведуча | 402-3802833 | 1 | 1 | 26 | |||
| 27 | Вторинний вал | 408-1701105 | 1 | 1 | 27 | |||
| 28 | Партнер | 263003 | 1 | 1 | 28 | |||
| 29 | Запірне кільце роликів | 408-1701182 | 1 | 1 | 29 | |||
| 30 | Опорна шайба роликів | 365162 | 1 | 1 | 30 | |||
| 31 | Ролик переднього підшипника вторинного вала діаметром 4,5х13 | 401-1701180 | 15 | 15 | 31 | |||
| 32 | Підшипник середнього валу | 412-1701186-01 | 1 | 1 | 32 | |||
| 32 | Підшипник середнього валу | 6-306КШ | 1 | 1 | 32 | |||
| 33 | Опорне кільце підшипника | 408-1701192 | 1 | 1 | 33 | |||
| 34 | Шестерня першої передачі вторинного вала коробки передач | 408-1701112 | 1 | 1 | 34 | |||
| 35 | Передня прокладка коробки передач | 407-1700018 | 1 | 1 | 35 | |||
| 36 | Покажчик рівня масла в зборі | 410-1701260-А | 1 | 1 | 36 | |||
| 37 | Шайба індикатора рівня масла | 400-10090 56-А | 1 | 1 | 37 | |||
| 38 | Картер коробки передач | 408-1701015 | 1 | 1 | 38 | |||
| 39 | Прокладка подовжувача | 408-1701203 | 1 | 1 | 39 | |||
| 40 | Подовжувач картера коробки передач у зборі | 408-1701200-Б | 1 | 1 | 40 | |||
| 41 | Пружинна шайба | 252135-29 | 5 | 5 | 41 | |||
| 42 | Болт M8х28 | 201459-29 | 5 | 5 | 42 | |||
| 43 | Задня опорна шайба блоку шестерень проміжного вала коробки передач (зі синьою позначкою) | 408-1701062 | 1 | 1 | 43 | |||
| 44 | Блок шестерень проміжного вала коробки передач | 408-1701050 | 1 | 1 | 44 | |||
| 45 | Болт M10х28 | 201498-29 | 2 | 2 | 45 | |||
| 46 | Диск | 252156-29 | 2 | 2 | 46 | |||
| 47 | Передня опорна шайба блоку шестерень проміжного вала коробки передач | 401-1701060 | 1 | 1 | 47 | |||
| 48 | Кронштейн задньої опори двигуна | 412-1001072 | 1 | 1 | 48 | |||
| 49 | гвинт | 201540-29 | 1 | 1 | 49 | |||
| 50 | Болт M12х35 | 360046-29 | 1 | 1 | 50 | |||
| 51 | Диск | 252157-29 | 4 | 4 | 51 | |||
| 52 | гвинт | 201542-29 | 2 | 2 | 52 | |||
| 53 | Прокладка кришки люка картера коробки передач з боку проміжної шестерні заднього ходу | 408-1701251 | 1 | 1 | 53 | |||
| 54 | Кришка люка паразитної шестерні | 408-1701250-Б | 1 | 1 | 54 | |||
| 55 | Диск | 252004-29 | 4 | 4 | 55 | |||
| 56 | Пружинна шайба | 252154-29 | 4 | 4 | 56 | |||
| 57 | Болт M6х14 | 201417-29 | 4 | 4 | 57 | |||
| 58 | Ролик підшипника блоку зубчастих коліс діаметром 2,5х20 | 401-1701052 | 46 | 46 | 58 | |||
| 59 | Вісь блоку шестерень проміжного вала коробки передач | 408-1701072 | 1 | 1 | 59 | |||
| 60 | Фіксатор осей блоку шестерень проміжного вала та проміжної шестерні | 408-1701094 | 1 | 1 | 60 | |||
| 61 | Ось паразитной шестерни | 408-1701092 | 1 | 1 | 61 | |||
| 62 | Опорне кільце підшипника | 401-1701054 | 3 | 3 | 62 | |||
| 63 | Розпірна трубка проміжного вала | 408-1701058 | 1 | 1 | 63 | |||
| 64 | Паразитна шестерня заднього ходу | 408-1701082 | 1 | 1 | 64 | |||
| 65 | Втулка паразитної шестерні | 408-1701084 | 1 | 1 | 65 | |||
| 66 | Паразитна шестерня заднього ходу в зборі | 408-1701080 | 1 | 1 | 66 |
