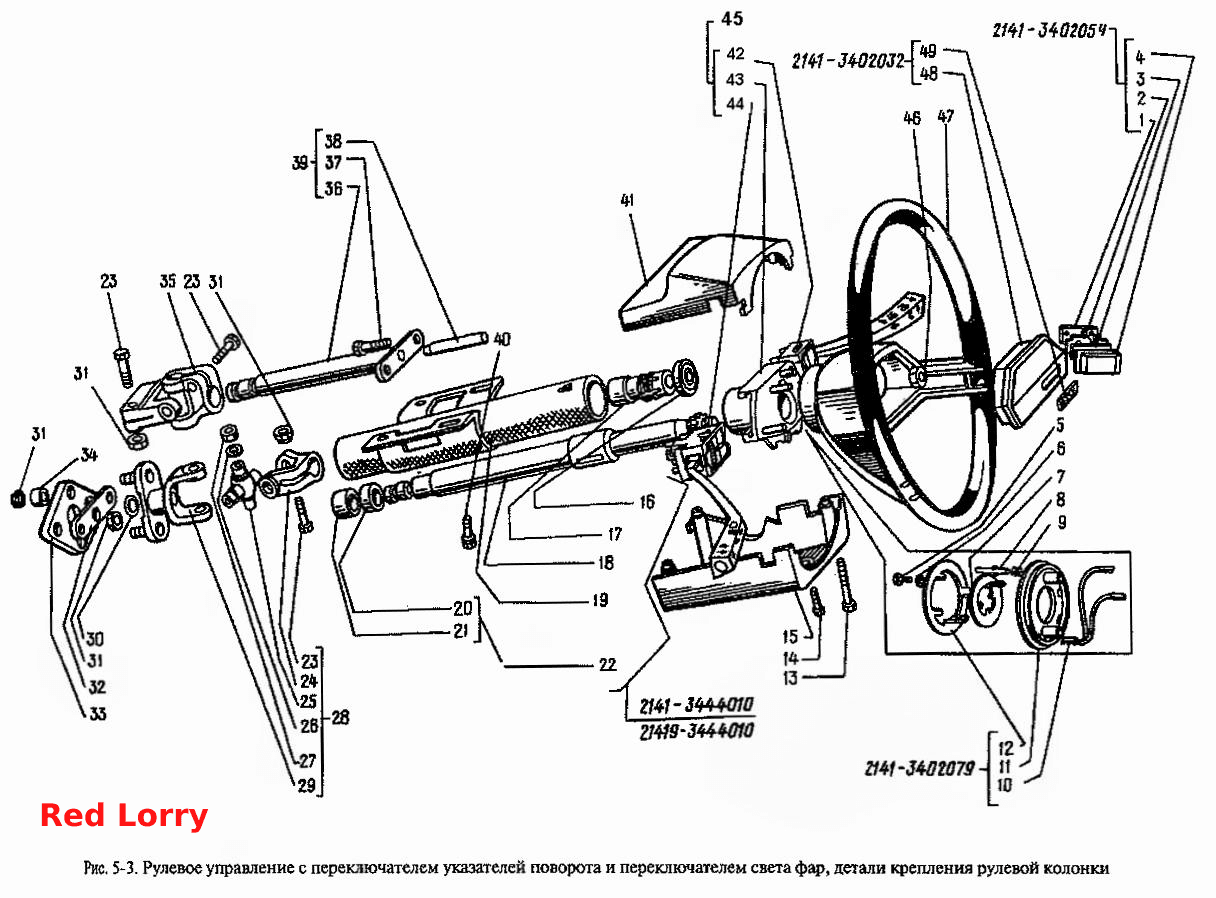

Рульове управління з перемиканням покажчиків повороту та світла фар, деталі кріплення рульової колонки
100%
Назва деталі
Карданний вал із шарнірами у зборі (включає всі деталі на рис. 67"Рулевое управление с переключателем указателей поворота…", крім 2141-34220020-01,
Заводський номер
2141-3422010-01
Кількість на модель
1
№
Назва деталі
Колонка рульового управління в зборі
Заводський номер
21419-3444010
Кількість на модель
№
Назва деталі
Кришка колеса в зборі
Заводський номер
2141-3402032
Кількість на модель
1
№
Назва деталі
Контактне кільце вимикача в зборі
Заводський номер
2141-3402079
Кількість на модель
1
№
Назва деталі
Колонка рульового управління в зборі
Заводський номер
2141-3444010
Кількість на модель
1
№
Назва деталі
Вимикач сигналу в зборі
Заводський номер
2141-3402054
Кількість на модель
2
№
Назва деталі
Нижня пластина вимикача сигналу
Заводський номер
2141-3402125
Кількість на модель
2
№
1
Назва деталі
Ізоляційна прокладка
Заводський номер
2141-3402126
Кількість на модель
2
№
2
Назва деталі
Верхня пластина вимикача сигналу
Заводський номер
2141-3402124
Кількість на модель
2
№
3
Назва деталі
Корпус вимикача сигналу
Заводський номер
2141-3402078
Кількість на модель
2
№
4
Назва деталі
Гвинт М84х__NT__2__
Заводський номер
220050-29
Кількість на модель
3
№
5
Назва деталі
Диск
Заводський номер
252272-29
Кількість на модель
3
№
6
Назва деталі
Внутрішнє контактне кільце
Заводський номер
2141-3402114
Кількість на модель
1
№
7
Назва деталі
Штифт вимикача поворотників
Заводський номер
2141-3402118
Кількість на модель
1
№
8
Назва деталі
Пружина штифта
Заводський номер
2141-3402120
Кількість на модель
1
№
9
Назва деталі
Провід від пластини до контактного кільця
Заводський номер
2141-3724060
Кількість на модель
2
№
10
Назва деталі
Ізоляційне кільце
Заводський номер
2141-3402082
Кількість на модель
1
№
11
Назва деталі
Зовнішнє контактне кільце
Заводський номер
2141-3402116
Кількість на модель
1
№
12
Назва деталі
Гвинт М455х__NT__2__
Заводський номер
223052-29
Кількість на модель
4
№
13
Назва деталі
Гвинт М5х16 самонарізний
Заводський номер
240037-29
Кількість на модель
1
№
14
Назва деталі
Корпус колонки (нижня частина)
Заводський номер
2141-3403046
Кількість на модель
1
№
15
Назва деталі
Кульковий підшипник ГОСТ 8338-75
Заводський номер
1000805
Кількість на модель
1
№
16
Назва деталі
Верхній підшипник колонки у зборі
Заводський номер
2141-3444070
Кількість на модель
1
№
16
Назва деталі
Втулка вала рульового управління
Заводський номер
2141-3444066
Кількість на модель
1
№
17
Назва деталі
Вал рульового управління у зборі
Заводський номер
2141-3444050
Кількість на модель
1
№
18
Назва деталі
Труба колонки в зборі
Заводський номер
2141-3444020
Кількість на модель
1
№
19
Назва деталі
Втулка нижнього підшипника
Заводський номер
2141-3444072
Кількість на модель
1
№
20
Назва деталі
Обойма нижнього підшипника
Заводський номер
2141-3444074
Кількість на модель
1
№
21
Назва деталі
Нижній підшипник колонки у зборі
Заводський номер
2141-3444071
Кількість на модель
1
№
22
Назва деталі
Болт M8х38
Заводський номер
201463-29
Кількість на модель
3
№
23
Назва деталі
Вилка карданного вала
Заводський номер
2141-3422045-10
Кількість на модель
3
№
24
Назва деталі
Хрестовина кардана
Заводський номер
2141-3422060-10
Кількість на модель
2
№
25
Назва деталі
Ущільнювач підшипника
Заводський номер
2141-3422090-10
Кількість на модель
8
№
26
Назва деталі
Щоб змастити підшипник
Заводський номер
904900
Кількість на модель
8
№
27
Назва деталі
Карданний підшипник у зборі
Заводський номер
2141-3422080-10
Кількість на модель
8
№
27
Назва деталі
Верхній карданний шарнір у зборі
Заводський номер
2141-3422040-01
Кількість на модель
1
№
28
Назва деталі
Фланцева вилка у зборі
Заводський номер
2141-3422050-10
Кількість на модель
1
№
29
Назва деталі
Прокладка карданного валу
Заводський номер
2141-3422116
Кількість на модель
1
№
30
Назва деталі
Гайка М8 із самозатисканням
Заводський номер
4595621305
Кількість на модель
7
№
31
Назва деталі
Обмежувальна пластина муфти
Заводський номер
2141-3422114
Кількість на модель
1
№
32
Назва деталі
Еластична муфта в зборі
Заводський номер
2108-3401232
Кількість на модель
1
№
33
Назва деталі
Еластична муфта в зборі
Заводський номер
2141-3422100-01
Кількість на модель
1
№
33
Назва деталі
Розпірна втулка муфти
Заводський номер
2141-3422110
Кількість на модель
4
№
34
Назва деталі
Нижній карданний шарнір у зборі
Заводський номер
2141-3422044-01
Кількість на модель
1
№
35
Назва деталі
Карданний вал
Заводський номер
2141-3422022-01
Кількість на модель
1
№
36
Назва деталі
Шпилька М8х32
Заводський номер
363104-29
Кількість на модель
4
№
37
Назва деталі
Центрувальний штифт карданного вала
Заводський номер
2141-3422025
Кількість на модель
1
№
38
Назва деталі
Карданний вал у зборі
Заводський номер
2141-3422020-01
Кількість на модель
1
№
39
Назва деталі
Болт М8х25 із незнімною шайбою
Заводський номер
360544
Кількість на модель
4
№
40
Назва деталі
Корпус колонки (верхня частина)
Заводський номер
2141-3403040
Кількість на модель
1
№
41
Назва деталі
Перемикач склоочисника та омивача в зборі
Заводський номер
701.3709000
Кількість на модель
1
№
42
Назва деталі
З'єднувач у зборі
Заводський номер
191.3723000
Кількість на модель
1
№
43
Назва деталі
Перемикач світлової сигналізації у зборі
Заводський номер
691.3709000
Кількість на модель
1
№
44
Назва деталі
Комбінований перемикач у зборі
Заводський номер
2141-3726322
Кількість на модель
1
№
45
Назва деталі
Гайка
Заводський номер
250515-29
Кількість на модель
1
№
46
Назва деталі
Колесо рульового управління в зборі
Заводський номер
2141-3402015
Кількість на модель
1
№
47
Назва деталі
Кришка колеса
Заводський номер
2141-3402034
Кількість на модель
1
№
48
Назва деталі
Декоративна накладка на кришку
Заводський номер
2141-3402036
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Карданний вал із шарнірами у зборі (включає всі деталі на рис. 67"Рулевое управление с переключателем указателей поворота…", крім 2141-34220020-01, | 2141-3422010-01 | 1 | 1 | |||||
| Колонка рульового управління в зборі | 21419-3444010 | |||||||
| Кришка колеса в зборі | 2141-3402032 | 1 | 1 | |||||
| Контактне кільце вимикача в зборі | 2141-3402079 | 1 | 1 | |||||
| Колонка рульового управління в зборі | 2141-3444010 | 1 | 1 | |||||
| Вимикач сигналу в зборі | 2141-3402054 | 2 | 2 | |||||
| 1 | Нижня пластина вимикача сигналу | 2141-3402125 | 2 | 2 | 1 | |||
| 2 | Ізоляційна прокладка | 2141-3402126 | 2 | 2 | 2 | |||
| 3 | Верхня пластина вимикача сигналу | 2141-3402124 | 2 | 2 | 3 | |||
| 4 | Корпус вимикача сигналу | 2141-3402078 | 2 | 2 | 4 | |||
| 5 | Гвинт М84х__NT__2__ | 220050-29 | 3 | 3 | 5 | |||
| 6 | Диск | 252272-29 | 3 | 3 | 6 | |||
| 7 | Внутрішнє контактне кільце | 2141-3402114 | 1 | 1 | 7 | |||
| 8 | Штифт вимикача поворотників | 2141-3402118 | 1 | 1 | 8 | |||
| 9 | Пружина штифта | 2141-3402120 | 1 | 1 | 9 | |||
| 10 | Провід від пластини до контактного кільця | 2141-3724060 | 2 | 2 | 10 | |||
| 11 | Ізоляційне кільце | 2141-3402082 | 1 | 1 | 11 | |||
| 12 | Зовнішнє контактне кільце | 2141-3402116 | 1 | 1 | 12 | |||
| 13 | Гвинт М455х__NT__2__ | 223052-29 | 4 | 4 | 13 | |||
| 14 | Гвинт М5х16 самонарізний | 240037-29 | 1 | 1 | 14 | |||
| 15 | Корпус колонки (нижня частина) | 2141-3403046 | 1 | 1 | 15 | |||
| 16 | Кульковий підшипник ГОСТ 8338-75 | 1000805 | 1 | 1 | 16 | |||
| 16 | Верхній підшипник колонки у зборі | 2141-3444070 | 1 | 1 | 16 | |||
| 17 | Втулка вала рульового управління | 2141-3444066 | 1 | 1 | 17 | |||
| 18 | Вал рульового управління у зборі | 2141-3444050 | 1 | 1 | 18 | |||
| 19 | Труба колонки в зборі | 2141-3444020 | 1 | 1 | 19 | |||
| 20 | Втулка нижнього підшипника | 2141-3444072 | 1 | 1 | 20 | |||
| 21 | Обойма нижнього підшипника | 2141-3444074 | 1 | 1 | 21 | |||
| 22 | Нижній підшипник колонки у зборі | 2141-3444071 | 1 | 1 | 22 | |||
| 23 | Болт M8х38 | 201463-29 | 3 | 3 | 23 | |||
| 24 | Вилка карданного вала | 2141-3422045-10 | 3 | 3 | 24 | |||
| 25 | Хрестовина кардана | 2141-3422060-10 | 2 | 2 | 25 | |||
| 26 | Ущільнювач підшипника | 2141-3422090-10 | 8 | 8 | 26 | |||
| 27 | Щоб змастити підшипник | 904900 | 8 | 8 | 27 | |||
| 27 | Карданний підшипник у зборі | 2141-3422080-10 | 8 | 8 | 27 | |||
| 28 | Верхній карданний шарнір у зборі | 2141-3422040-01 | 1 | 1 | 28 | |||
| 29 | Фланцева вилка у зборі | 2141-3422050-10 | 1 | 1 | 29 | |||
| 30 | Прокладка карданного валу | 2141-3422116 | 1 | 1 | 30 | |||
| 31 | Гайка М8 із самозатисканням | 4595621305 | 7 | 7 | 31 | |||
| 32 | Обмежувальна пластина муфти | 2141-3422114 | 1 | 1 | 32 | |||
| 33 | Еластична муфта в зборі | 2108-3401232 | 1 | 1 | 33 | |||
| 33 | Еластична муфта в зборі | 2141-3422100-01 | 1 | 1 | 33 | |||
| 34 | Розпірна втулка муфти | 2141-3422110 | 4 | 4 | 34 | |||
| 35 | Нижній карданний шарнір у зборі | 2141-3422044-01 | 1 | 1 | 35 | |||
| 36 | Карданний вал | 2141-3422022-01 | 1 | 1 | 36 | |||
| 37 | Шпилька М8х32 | 363104-29 | 4 | 4 | 37 | |||
| 38 | Центрувальний штифт карданного вала | 2141-3422025 | 1 | 1 | 38 | |||
| 39 | Карданний вал у зборі | 2141-3422020-01 | 1 | 1 | 39 | |||
| 40 | Болт М8х25 із незнімною шайбою | 360544 | 4 | 4 | 40 | |||
| 41 | Корпус колонки (верхня частина) | 2141-3403040 | 1 | 1 | 41 | |||
| 42 | Перемикач склоочисника та омивача в зборі | 701.3709000 | 1 | 1 | 42 | |||
| 43 | З'єднувач у зборі | 191.3723000 | 1 | 1 | 43 | |||
| 44 | Перемикач світлової сигналізації у зборі | 691.3709000 | 1 | 1 | 44 | |||
| 45 | Комбінований перемикач у зборі | 2141-3726322 | 1 | 1 | 45 | |||
| 46 | Гайка | 250515-29 | 1 | 1 | 46 | |||
| 47 | Колесо рульового управління в зборі | 2141-3402015 | 1 | 1 | 47 | |||
| 48 | Кришка колеса | 2141-3402034 | 1 | 1 | 48 | |||
| 49 | Декоративна накладка на кришку | 2141-3402036 | 1 | 1 | 49 |
