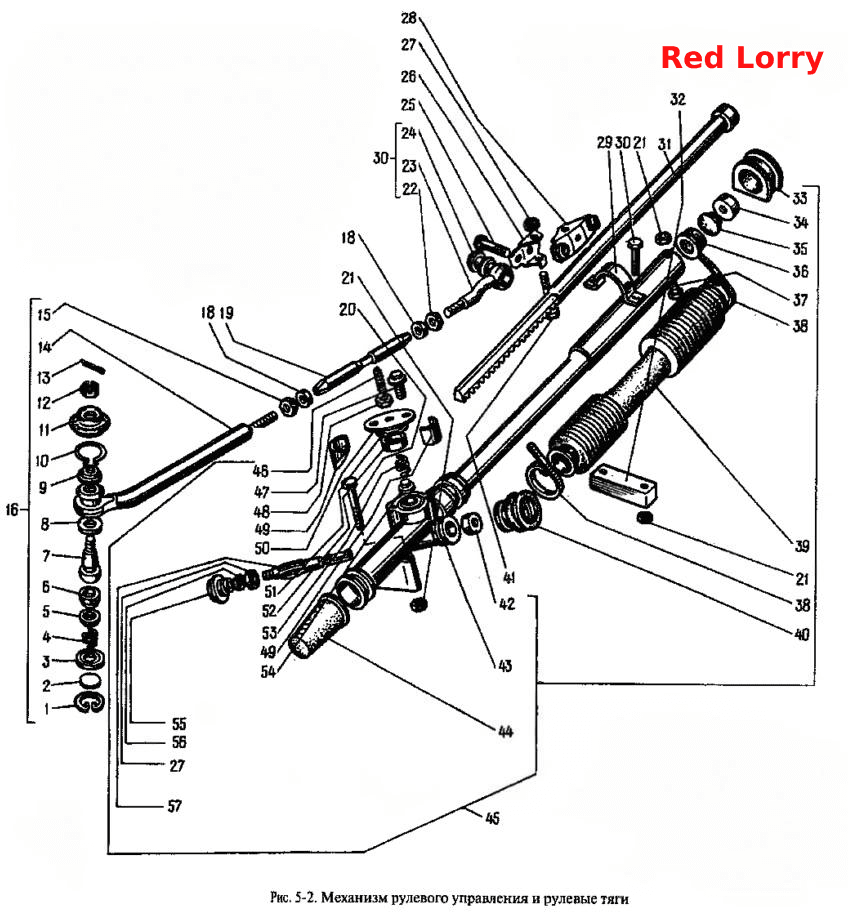

Механізм рульового управління та рульові тяги
100%
Назва деталі
Стопорне кільце заглушки
Заводський номер
402-3003070-Д
Кількість на модель
2
№
1
Назва деталі
Заглушка наконечника тяги
Заводський номер
402-3003071-Д
Кількість на модель
2
№
2
Назва деталі
Ущільнювальна шайба наконечника
Заводський номер
408-3003078
Кількість на модель
2
№
3
Назва деталі
Пружина натискної вставки
Заводський номер
407-3003069
Кількість на модель
2
№
4
Назва деталі
Вкладиш натискного наконечника тяги
Заводський номер
407-3003068
Кількість на модель
2
№
5
Назва деталі
Вкладиш
Заводський номер
403-3003096
Кількість на модель
2
№
6
Назва деталі
Кульовий пальці
Заводський номер
403-3003032-Б
Кількість на модель
2
№
7
Назва деталі
Вкладиш
Заводський номер
403-3003095
Кількість на модель
2
№
8
Назва деталі
Шайба захисного чохла наконечника тяги
Заводський номер
403-3003075-А
Кількість на модель
2
№
9
Назва деталі
Шплінт-дріт 1,2х250
Заводський номер
258256-02
Кількість на модель
2
№
10
Назва деталі
Захисний чохол для кульової головки та наконечника
Заводський номер
403-3003076-А
Кількість на модель
2
№
11
Назва деталі
Гайка М12х1, 25
Заводський номер
250977-29
Кількість на модель
2
№
12
Назва деталі
Шплінт 3,2х25 розсувний
Заводський номер
258040-29
Кількість на модель
2
№
13
Назва деталі
Зовнішній наконечник тяги
Заводський номер
2141-3414152
Кількість на модель
2
№
14
Назва деталі
Гайка
Заводський номер
250634-29
Кількість на модель
2
№
15
Назва деталі
Зовнішній наконечник тяги у зборі
Заводський номер
2141-3414150
Кількість на модель
2
№
16
Назва деталі
Муфта наконечників тяги
Заводський номер
2141-3414154
Кількість на модель
4
№
18
Назва деталі
Тяга рульового управління
Заводський номер
2141-3414112
Кількість на модель
2
№
19
Назва деталі
Болт M8х65
Заводський номер
4593171073
Кількість на модель
2
№
20
Назва деталі
Гайка М8 із самозатисканням
Заводський номер
4595621305
Кількість на модель
5
№
21
Назва деталі
Залишилося M14x 1,5
Заводський номер
362065-29
Кількість на модель
2
№
22
Назва деталі
Внутрішній наконечник тяги
Заводський номер
2141-3414122
Кількість на модель
2
№
23
Назва деталі
Внутрішній наконечник тяги у зборі
Заводський номер
2141-3414120
Кількість на модель
2
№
23
Назва деталі
Втулка шарніра внутрішнього наконечника у зборі
Заводський номер
2141-3414130
Кількість на модель
2
№
24
Назва деталі
Болт M12x1,25x60
Заводський номер
360883-29
Кількість на модель
2
№
25
Назва деталі
Накладка кріплення тяг
Заводський номер
2141-3414170
Кількість на модель
1
№
26
Назва деталі
Гайка M 10x1,
Заводський номер
4595651308
Кількість на модель
2
№
27
Назва деталі
Кріплення тяг у зборі
Заводський номер
2141-3414160
Кількість на модель
1
№
28
Назва деталі
Кронштейн кріплення картера рульового механізму
Заводський номер
2141-3403064
Кількість на модель
1
№
29
Назва деталі
Болт M8х45
Заводський номер
4593171069
Кількість на модель
2
№
30
Назва деталі
Рейка рульового механізму в зборі
Заводський номер
2141-3401250
Кількість на модель
1
№
31
Назва деталі
Опора кронштейна
Заводський номер
2141-3403068
Кількість на модель
1
№
32
Назва деталі
Опорне кільце кронштейна картера
Заводський номер
2141-3403066
Кількість на модель
1
№
33
Назва деталі
Заглушка картера рульового механізму
Заводський номер
2141-3401322
Кількість на модель
1
№
34
Назва деталі
Буфер заглушки
Заводський номер
2141-3401324
Кількість на модель
1
№
35
Назва деталі
Опорна втулка рейки в зборі
Заводський номер
2141-3401310
Кількість на модель
1
№
36
Назва деталі
Болт M8х60
Заводський номер
4593171072
Кількість на модель
1
№
37
Назва деталі
Хомут
Заводський номер
367311
Кількість на модель
4
№
38
Назва деталі
Брудозахисний чохол рульового механізму
Заводський номер
2141-3401338
Кількість на модель
1
№
39
Назва деталі
Ущільнювальний чохол
Заводський номер
2141-3401342
Кількість на модель
1
№
40
Назва деталі
Болт M10x1,25x65
Заводський номер
200458-29
Кількість на модель
1
№
41
Назва деталі
Задній підшипник шестерні
Заводський номер
604703Е
Кількість на модель
1
№
42
Назва деталі
Задній підшипник шестерні
Заводський номер
2141-3401264
Кількість на модель
1
№
42
Назва деталі
Картер рульового механізму в зборі
Заводський номер
2141-3401224
Кількість на модель
1
№
43
Назва деталі
Брудозахисний чохол
Заводський номер
2141-3401340
Кількість на модель
1
№
44
Назва деталі
Механізм рульового управління в зборі
Заводський номер
2141-3401220
Кількість на модель
1
№
45
Назва деталі
Регулювальний гвинт опори рейки
Заводський номер
2141-3401294
Кількість на модель
1
№
46
Назва деталі
Болт М8х20 із незнімною шайбою
Заводський номер
360542
Кількість на модель
2
№
47
Назва деталі
Гайка М10х1
Заводський номер
362058-29
Кількість на модель
1
№
48
Назва деталі
Опора рейки в зборі
Заводський номер
2141-3401280
Кількість на модель
2
№
49
Назва деталі
Кришка картера рульового механізму
Заводський номер
2141-3401292
Кількість на модель
1
№
50
Назва деталі
Ущільнювальне кільце картера
Заводський номер
2141-3401336
Кількість на модель
1
№
51
Назва деталі
Розпірне кільце опори рейки
Заводський номер
2141-3401330
Кількість на модель
1
№
52
Назва деталі
Пружина опори рейки
Заводський номер
2141-3401332
Кількість на модель
1
№
53
Назва деталі
Вкладиш опори рейки
Заводський номер
2141-3401334
Кількість на модель
1
№
54
Назва деталі
Регулювальна гайка у зборі
Заводський номер
2141-3401270
Кількість на модель
1
№
55
Назва деталі
Подшипник
Заводський номер
101
Кількість на модель
1
№
56
Назва деталі
Передній підшипник шестерні
Заводський номер
2141-3401260
Кількість на модель
1
№
56
Назва деталі
Шестерня рульового механізму
Заводський номер
2141-3401244-01
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стопорне кільце заглушки | 402-3003070-Д | 2 | 2 | 1 | |||
| 2 | Заглушка наконечника тяги | 402-3003071-Д | 2 | 2 | 2 | |||
| 3 | Ущільнювальна шайба наконечника | 408-3003078 | 2 | 2 | 3 | |||
| 4 | Пружина натискної вставки | 407-3003069 | 2 | 2 | 4 | |||
| 5 | Вкладиш натискного наконечника тяги | 407-3003068 | 2 | 2 | 5 | |||
| 6 | Вкладиш | 403-3003096 | 2 | 2 | 6 | |||
| 7 | Кульовий пальці | 403-3003032-Б | 2 | 2 | 7 | |||
| 8 | Вкладиш | 403-3003095 | 2 | 2 | 8 | |||
| 9 | Шайба захисного чохла наконечника тяги | 403-3003075-А | 2 | 2 | 9 | |||
| 10 | Шплінт-дріт 1,2х250 | 258256-02 | 2 | 2 | 10 | |||
| 11 | Захисний чохол для кульової головки та наконечника | 403-3003076-А | 2 | 2 | 11 | |||
| 12 | Гайка М12х1, 25 | 250977-29 | 2 | 2 | 12 | |||
| 13 | Шплінт 3,2х25 розсувний | 258040-29 | 2 | 2 | 13 | |||
| 14 | Зовнішній наконечник тяги | 2141-3414152 | 2 | 2 | 14 | |||
| 15 | Гайка | 250634-29 | 2 | 2 | 15 | |||
| 16 | Зовнішній наконечник тяги у зборі | 2141-3414150 | 2 | 2 | 16 | |||
| 18 | Муфта наконечників тяги | 2141-3414154 | 4 | 4 | 18 | |||
| 19 | Тяга рульового управління | 2141-3414112 | 2 | 2 | 19 | |||
| 20 | Болт M8х65 | 4593171073 | 2 | 2 | 20 | |||
| 21 | Гайка М8 із самозатисканням | 4595621305 | 5 | 5 | 21 | |||
| 22 | Залишилося M14x 1,5 | 362065-29 | 2 | 2 | 22 | |||
| 23 | Внутрішній наконечник тяги | 2141-3414122 | 2 | 2 | 23 | |||
| 23 | Внутрішній наконечник тяги у зборі | 2141-3414120 | 2 | 2 | 23 | |||
| 24 | Втулка шарніра внутрішнього наконечника у зборі | 2141-3414130 | 2 | 2 | 24 | |||
| 25 | Болт M12x1,25x60 | 360883-29 | 2 | 2 | 25 | |||
| 26 | Накладка кріплення тяг | 2141-3414170 | 1 | 1 | 26 | |||
| 27 | Гайка M 10x1, | 4595651308 | 2 | 2 | 27 | |||
| 28 | Кріплення тяг у зборі | 2141-3414160 | 1 | 1 | 28 | |||
| 29 | Кронштейн кріплення картера рульового механізму | 2141-3403064 | 1 | 1 | 29 | |||
| 30 | Болт M8х45 | 4593171069 | 2 | 2 | 30 | |||
| 31 | Рейка рульового механізму в зборі | 2141-3401250 | 1 | 1 | 31 | |||
| 32 | Опора кронштейна | 2141-3403068 | 1 | 1 | 32 | |||
| 33 | Опорне кільце кронштейна картера | 2141-3403066 | 1 | 1 | 33 | |||
| 34 | Заглушка картера рульового механізму | 2141-3401322 | 1 | 1 | 34 | |||
| 35 | Буфер заглушки | 2141-3401324 | 1 | 1 | 35 | |||
| 36 | Опорна втулка рейки в зборі | 2141-3401310 | 1 | 1 | 36 | |||
| 37 | Болт M8х60 | 4593171072 | 1 | 1 | 37 | |||
| 38 | Хомут | 367311 | 4 | 4 | 38 | |||
| 39 | Брудозахисний чохол рульового механізму | 2141-3401338 | 1 | 1 | 39 | |||
| 40 | Ущільнювальний чохол | 2141-3401342 | 1 | 1 | 40 | |||
| 41 | Болт M10x1,25x65 | 200458-29 | 1 | 1 | 41 | |||
| 42 | Задній підшипник шестерні | 604703Е | 1 | 1 | 42 | |||
| 42 | Задній підшипник шестерні | 2141-3401264 | 1 | 1 | 42 | |||
| 43 | Картер рульового механізму в зборі | 2141-3401224 | 1 | 1 | 43 | |||
| 44 | Брудозахисний чохол | 2141-3401340 | 1 | 1 | 44 | |||
| 45 | Механізм рульового управління в зборі | 2141-3401220 | 1 | 1 | 45 | |||
| 46 | Регулювальний гвинт опори рейки | 2141-3401294 | 1 | 1 | 46 | |||
| 47 | Болт М8х20 із незнімною шайбою | 360542 | 2 | 2 | 47 | |||
| 48 | Гайка М10х1 | 362058-29 | 1 | 1 | 48 | |||
| 49 | Опора рейки в зборі | 2141-3401280 | 2 | 2 | 49 | |||
| 50 | Кришка картера рульового механізму | 2141-3401292 | 1 | 1 | 50 | |||
| 51 | Ущільнювальне кільце картера | 2141-3401336 | 1 | 1 | 51 | |||
| 52 | Розпірне кільце опори рейки | 2141-3401330 | 1 | 1 | 52 | |||
| 53 | Пружина опори рейки | 2141-3401332 | 1 | 1 | 53 | |||
| 54 | Вкладиш опори рейки | 2141-3401334 | 1 | 1 | 54 | |||
| 55 | Регулювальна гайка у зборі | 2141-3401270 | 1 | 1 | 55 | |||
| 56 | Подшипник | 101 | 1 | 1 | 56 | |||
| 56 | Передній підшипник шестерні | 2141-3401260 | 1 | 1 | 56 | |||
| 57 | Шестерня рульового механізму | 2141-3401244-01 | 1 | 1 | 57 |
