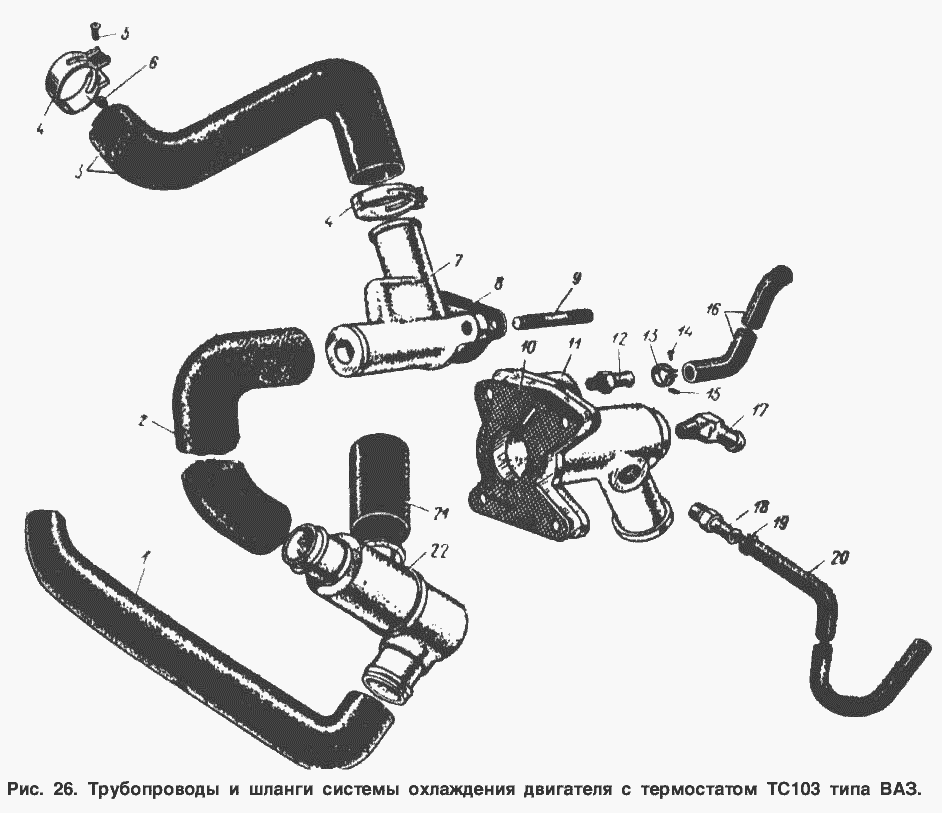

Трубопроводи та шланги системи охолодження двигуна з термостатом ТС103 типу ВАЗ
100%
Назва деталі
Підвідний шланг
Заводський номер
412-1303025-20
Кількість на модель
1
№
1
Назва деталі
Перепускний шланг термостата
Заводський номер
412-1303096-10
Кількість на модель
1
№
2
Назва деталі
Відвідний шланг
Заводський номер
412-1303010-10
Кількість на модель
1
№
3
Назва деталі
Хомут
Заводський номер
288012-29
Кількість на модель
8
№
4
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-29
Кількість на модель
8
№
5
Назва деталі
Гайка М5
Заводський номер
251086-29
Кількість на модель
8
№
6
Назва деталі
Випускний патрубок водяної сорочки
Заводський номер
412-1303014
Кількість на модель
1
№
7
Назва деталі
Установка гнізда термостата
Заводський номер
412-1306102
Кількість на модель
1
№
8
Назва деталі
Шпилька М8х1х28
Заводський номер
363076-29
Кількість на модель
2
№
9
Назва деталі
Прокладка
Заводський номер
412-1303044-10
Кількість на модель
1
№
10
Назва деталі
Підвідний патрубок водяного насоса
Заводський номер
412-1303040-10
Кількість на модель
1
№
11
Назва деталі
Штуцер
Заводський номер
420-8104042-01
Кількість на модель
1
№
12
Назва деталі
Хомут
Заводський номер
288003-20
Кількість на модель
2
№
13
Назва деталі
Гвинт
Заводський номер
220084-29
Кількість на модель
2
№
14
Назва деталі
Шланг відведення підігріву впускної труби
Заводський номер
412-1303102-20
Кількість на модель
1
№
16
Назва деталі
Кутовий патрубок відвідного шланга обігрівача
Заводський номер
412-8101290-10
Кількість на модель
1
№
17
Назва деталі
Ніпель К 3/8"
Заводський номер
367629-29
Кількість на модель
1
№
18
Назва деталі
Хомут у зборі
Заводський номер
367020
Кількість на модель
2
№
19
Назва деталі
Шланг, що відводить рідину для підігріву від карбюратора
Заводський номер
408-1017122-20
Кількість на модель
1
№
20
Назва деталі
Шланг подачі водяного насоса
Заводський номер
412-1303030-10
Кількість на модель
1
№
21
Назва деталі
Гніздо з термостатом типу ТС103 у комплекті
Заводський номер
412-1306008-10
Кількість на модель
1
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Підвідний шланг | 412-1303025-20 | 1 | 1 | 1 | |||
| 2 | Перепускний шланг термостата | 412-1303096-10 | 1 | 1 | 2 | |||
| 3 | Відвідний шланг | 412-1303010-10 | 1 | 1 | 3 | |||
| 4 | Хомут | 288012-29 | 8 | 8 | 4 | |||
| 5 | Гвинт М305х__NT__2__ | 220086-29 | 8 | 8 | 5 | |||
| 6 | Гайка М5 | 251086-29 | 8 | 8 | 6 | |||
| 7 | Випускний патрубок водяної сорочки | 412-1303014 | 1 | 1 | 7 | |||
| 8 | Установка гнізда термостата | 412-1306102 | 1 | 1 | 8 | |||
| 9 | Шпилька М8х1х28 | 363076-29 | 2 | 2 | 9 | |||
| 10 | Прокладка | 412-1303044-10 | 1 | 1 | 10 | |||
| 11 | Підвідний патрубок водяного насоса | 412-1303040-10 | 1 | 1 | 11 | |||
| 12 | Штуцер | 420-8104042-01 | 1 | 1 | 12 | |||
| 13 | Хомут | 288003-20 | 2 | 2 | 13 | |||
| 14 | Гвинт | 220084-29 | 2 | 2 | 14 | |||
| 16 | Шланг відведення підігріву впускної труби | 412-1303102-20 | 1 | 1 | 16 | |||
| 17 | Кутовий патрубок відвідного шланга обігрівача | 412-8101290-10 | 1 | 1 | 17 | |||
| 18 | Ніпель К 3/8" | 367629-29 | 1 | 1 | 18 | |||
| 19 | Хомут у зборі | 367020 | 2 | 2 | 19 | |||
| 20 | Шланг, що відводить рідину для підігріву від карбюратора | 408-1017122-20 | 1 | 1 | 20 | |||
| 21 | Шланг подачі водяного насоса | 412-1303030-10 | 1 | 1 | 21 | |||
| 22 | Гніздо з термостатом типу ТС103 у комплекті | 412-1306008-10 | 1 | 1 | 22 |
