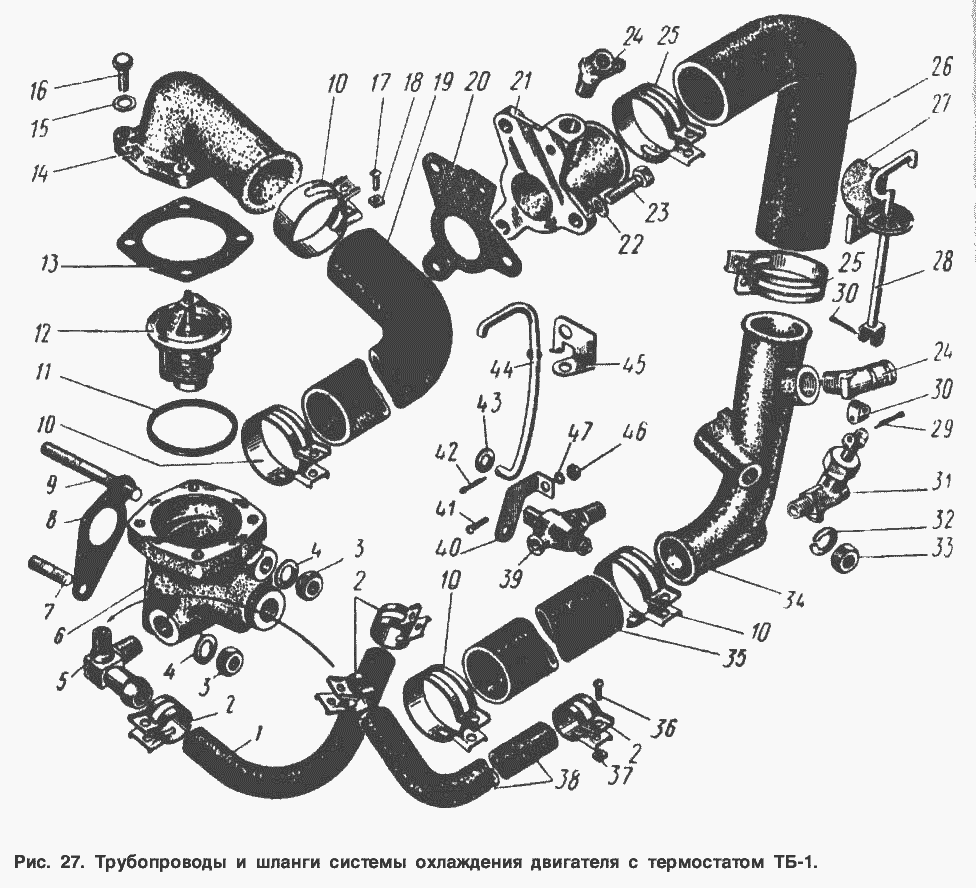

Трубопроводи та шланги системи охолодження двигуна з термостатом ТБ-1
100%
Назва деталі
Гніздо термостата в зборі
Заводський номер
412-1306008-01
Кількість на модель
1
№
Назва деталі
Трійник (з карбюратором 412-2101)
Заводський номер
412-1303064
Кількість на модель
1
№
Назва деталі
Перепускний шланг термостата
Заводський номер
412-1303096
Кількість на модель
1
№
1
Назва деталі
Хомут
Заводський номер
288003-20
Кількість на модель
4
№
2
Назва деталі
Гайка М8х1
Заводський номер
250511-20
Кількість на модель
2
№
3
Назва деталі
Диск
Заводський номер
252005-29
Кількість на модель
2
№
4
Назва деталі
Трійник
Заводський номер
412-1306112
Кількість на модель
1
№
5
Назва деталі
Гніздо термостата
Заводський номер
412-1306100-01
Кількість на модель
1
№
6
Назва деталі
Шпилька М8х1х28
Заводський номер
363076-29
Кількість на модель
1
№
7
Назва деталі
Установка гнізда термостата
Заводський номер
412-1306102
Кількість на модель
1
№
8
Назва деталі
Шпилька М8х72
Заводський номер
363085-29
Кількість на модель
1
№
9
Назва деталі
Хомут
Заводський номер
288012-29
Кількість на модель
4
№
10
Назва деталі
Прокладка термостата
Заводський номер
412-1306040
Кількість на модель
1
№
11
Назва деталі
Прокладка кришки
Заводський номер
412-1306108
Кількість на модель
1
№
13
Назва деталі
Кришка корпусу
Заводський номер
412-1306106
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
252004-29
Кількість на модель
4
№
15
Назва деталі
Болт M6х25
Заводський номер
201422-29
Кількість на модель
4
№
16
Назва деталі
Термостат типу ТБ-1 у зборі
Заводський номер
412-1306010-А
Кількість на модель
1
№
17
Назва деталі
Гвинт М305х__NT__2__
Заводський номер
220086-29
Кількість на модель
6
№
17
Назва деталі
Гайка М5
Заводський номер
251086-29
Кількість на модель
6
№
18
Назва деталі
Шланг відвідного патрубка радіатора
Заводський номер
412-1303010
Кількість на модель
1
№
19
Назва деталі
Прокладка підвідного патрубка
Заводський номер
412-1303044
Кількість на модель
1
№
20
Назва деталі
Підвідний патрубок водяного насоса
Заводський номер
412-1303040
Кількість на модель
1
№
21
Назва деталі
гвинт
Заводський номер
201458-29
Кількість на модель
1
№
23
Назва деталі
Кутовий фітинг підвідного шланга до обігрівача
Заводський номер
412-8101290-01
Кількість на модель
2
№
24
Назва деталі
Хомут
Заводський номер
288016-29
Кількість на модель
2
№
25
Назва деталі
Шланг подачі водяного насоса
Заводський номер
412-1303030
Кількість на модель
1
№
26
Назва деталі
Кронштейн тяги приводу крана
Заводський номер
412-1305116-А
Кількість на модель
1
№
27
Назва деталі
Тяга приводу крана в зборі
Заводський номер
412-1305104
Кількість на модель
1
№
28
Назва деталі
Шплінт 3,2х25 розсувний
Заводський номер
258040-29
Кількість на модель
2
№
29
Назва деталі
Шарнір приводу крана
Заводський номер
412-1305112
Кількість на модель
1
№
30
Назва деталі
Зливний кран підвідного проміжного патрубка в зборі
Заводський номер
412-1305010-Б
Кількість на модель
1
№
31
Назва деталі
Пружинна шайба
Заводський номер
252135-29
Кількість на модель
1
№
32
Назва деталі
Гайка MxH
Заводський номер
250511-29
Кількість на модель
1
№
33
Назва деталі
Проміжний підвідний патрубок у зборі
Заводський номер
412-1303056
Кількість на модель
1
№
34
Назва деталі
Шланг підвідного патрубка радіатора
Заводський номер
412-1303025-11
Кількість на модель
1
№
35
Назва деталі
Гвинт
Заводський номер
220084-29
Кількість на модель
4
№
36
Назва деталі
Шланг відведення підігріву впускної труби
Заводський номер
412-1303102-10
Кількість на модель
1
№
38
Назва деталі
Зливний кран у зборі
Заводський номер
412-1305010
Кількість на модель
1
№
39
Назва деталі
Поводок зливного крана
Заводський номер
412-1305050
Кількість на модель
1
№
40
Назва деталі
Гвинт М-х
Заводський номер
220082-29
Кількість на модель
1
№
41
Назва деталі
Шплінт
Заводський номер
258024-29
Кількість на модель
1
№
42
Назва деталі
Тяга приводу зливного крана
Заводський номер
412-1305072
Кількість на модель
1
№
44
Назва деталі
Кронштейн кріплення тяги приводу
Заводський номер
412-1305080
Кількість на модель
1
№
45
Назва деталі
Гайка MH
Заводський номер
250464-29
Кількість на модель
1
№
46
Назва деталі
Диск
Заводський номер
252133-29
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гніздо термостата в зборі | 412-1306008-01 | 1 | 1 | |||||
| Трійник (з карбюратором 412-2101) | 412-1303064 | 1 | 1 | |||||
| 1 | Перепускний шланг термостата | 412-1303096 | 1 | 1 | 1 | |||
| 2 | Хомут | 288003-20 | 4 | 4 | 2 | |||
| 3 | Гайка М8х1 | 250511-20 | 2 | 2 | 3 | |||
| 4 | Диск | 252005-29 | 2 | 2 | 4 | |||
| 5 | Трійник | 412-1306112 | 1 | 1 | 5 | |||
| 6 | Гніздо термостата | 412-1306100-01 | 1 | 1 | 6 | |||
| 7 | Шпилька М8х1х28 | 363076-29 | 1 | 1 | 7 | |||
| 8 | Установка гнізда термостата | 412-1306102 | 1 | 1 | 8 | |||
| 9 | Шпилька М8х72 | 363085-29 | 1 | 1 | 9 | |||
| 10 | Хомут | 288012-29 | 4 | 4 | 10 | |||
| 11 | Прокладка термостата | 412-1306040 | 1 | 1 | 11 | |||
| 13 | Прокладка кришки | 412-1306108 | 1 | 1 | 13 | |||
| 14 | Кришка корпусу | 412-1306106 | 1 | 1 | 14 | |||
| 15 | Диск | 252004-29 | 4 | 4 | 15 | |||
| 16 | Болт M6х25 | 201422-29 | 4 | 4 | 16 | |||
| 17 | Термостат типу ТБ-1 у зборі | 412-1306010-А | 1 | 1 | 17 | |||
| 17 | Гвинт М305х__NT__2__ | 220086-29 | 6 | 6 | 17 | |||
| 18 | Гайка М5 | 251086-29 | 6 | 6 | 18 | |||
| 19 | Шланг відвідного патрубка радіатора | 412-1303010 | 1 | 1 | 19 | |||
| 20 | Прокладка підвідного патрубка | 412-1303044 | 1 | 1 | 20 | |||
| 21 | Підвідний патрубок водяного насоса | 412-1303040 | 1 | 1 | 21 | |||
| 23 | гвинт | 201458-29 | 1 | 1 | 23 | |||
| 24 | Кутовий фітинг підвідного шланга до обігрівача | 412-8101290-01 | 2 | 2 | 24 | |||
| 25 | Хомут | 288016-29 | 2 | 2 | 25 | |||
| 26 | Шланг подачі водяного насоса | 412-1303030 | 1 | 1 | 26 | |||
| 27 | Кронштейн тяги приводу крана | 412-1305116-А | 1 | 1 | 27 | |||
| 28 | Тяга приводу крана в зборі | 412-1305104 | 1 | 1 | 28 | |||
| 29 | Шплінт 3,2х25 розсувний | 258040-29 | 2 | 2 | 29 | |||
| 30 | Шарнір приводу крана | 412-1305112 | 1 | 1 | 30 | |||
| 31 | Зливний кран підвідного проміжного патрубка в зборі | 412-1305010-Б | 1 | 1 | 31 | |||
| 32 | Пружинна шайба | 252135-29 | 1 | 1 | 32 | |||
| 33 | Гайка MxH | 250511-29 | 1 | 1 | 33 | |||
| 34 | Проміжний підвідний патрубок у зборі | 412-1303056 | 1 | 1 | 34 | |||
| 35 | Шланг підвідного патрубка радіатора | 412-1303025-11 | 1 | 1 | 35 | |||
| 36 | Гвинт | 220084-29 | 4 | 4 | 36 | |||
| 38 | Шланг відведення підігріву впускної труби | 412-1303102-10 | 1 | 1 | 38 | |||
| 39 | Зливний кран у зборі | 412-1305010 | 1 | 1 | 39 | |||
| 40 | Поводок зливного крана | 412-1305050 | 1 | 1 | 40 | |||
| 41 | Гвинт М-х | 220082-29 | 1 | 1 | 41 | |||
| 42 | Шплінт | 258024-29 | 1 | 1 | 42 | |||
| 44 | Тяга приводу зливного крана | 412-1305072 | 1 | 1 | 44 | |||
| 45 | Кронштейн кріплення тяги приводу | 412-1305080 | 1 | 1 | 45 | |||
| 46 | Гайка MH | 250464-29 | 1 | 1 | 46 | |||
| 47 | Диск | 252133-29 | 1 | 1 | 47 |
