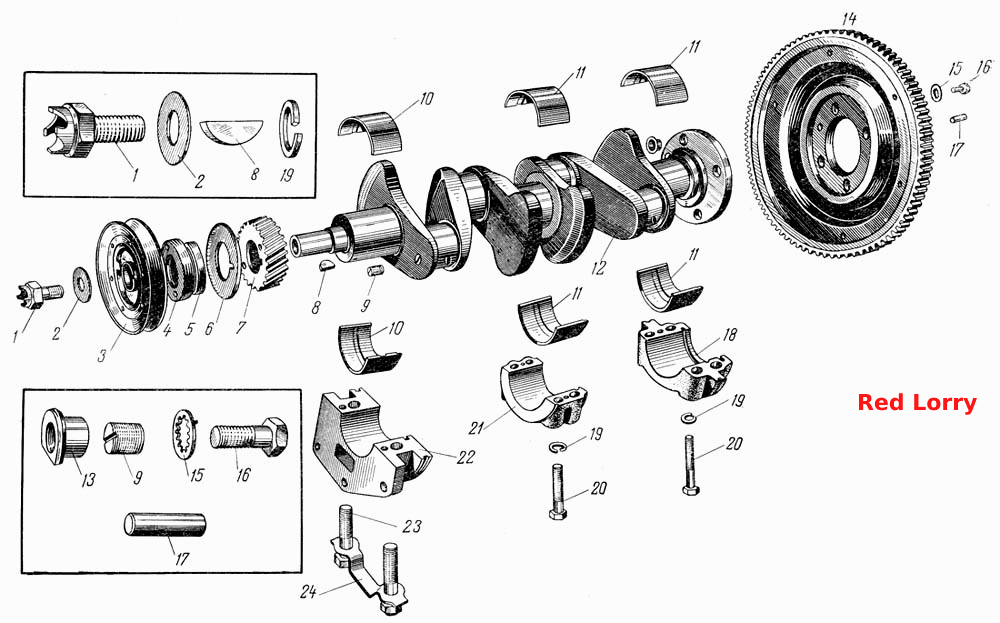

Колінчастий вал, маховик і корінні підшипники
100%
Назва деталі
Штифт кришки корінного підшипника
Заводський номер
367159-П18
Кількість на модель
6
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 0,25 мм
Заводський номер
402-1005169-Р2
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 0,50 мм
Заводський номер
402-1005169-Р4
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 0,75 мм
Заводський номер
402-1005169-Р5
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 1,00 мм.
Заводський номер
402-1005169-Р6
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 1,25 мм
Заводський номер
402-1005169-Р7
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала стандартного розміру
Заводський номер
402-1005172-Р
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,05 мм
Заводський номер
402-1005172-Р1
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,25 мм
Заводський номер
402-1005172-Р2
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,50 мм
Заводський номер
402-1005172-Р4
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,75 мм
Заводський номер
402-1005172-Р5
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 1,00 мм
Заводський номер
402-1005172-Р6
Кількість на модель
1
№
Назва деталі
Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 1,25 мм
Заводський номер
402-1005172-Р7
Кількість на модель
1
№
Назва деталі
Шків колінчастого вала
Заводський номер
407-1005060
Кількість на модель
1
№
Назва деталі
Шків колінчастого вала з сальником та ущільнювальним кільцем (комплект)
Заводський номер
407-1005350
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника, зменшених на 0,05 мм
Заводський номер
402-1005169-Р1
Кількість на модель
1
№
Назва деталі
Комплект вкладишів переднього корінного підшипника стандартного розміру
Заводський номер
402-1005169-Р
Кількість на модель
1
№
Назва деталі
Колінчастий вал у комплекті з маховиком
Заводський номер
407-1005012
Кількість на модель
1
№
Назва деталі
Колінчастий вал у комплекті з маховиком і зчепленням
Заводський номер
407-1005010
Кількість на модель
1
№
Назва деталі
Обод зубчастого маховика
Заводський номер
402-1005125
Кількість на модель
1
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,05 мм
Заводський номер
402-1005170-Р1
Кількість на модель
2
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,25 мм
Заводський номер
402-1005170-Р2
Кількість на модель
2
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,50 мм
Заводський номер
402-1005170-Р4
Кількість на модель
2
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,75 мм
Заводський номер
402-1005170-Р5
Кількість на модель
2
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 1,00 мм
Заводський номер
402-1005170-Р6
Кількість на модель
2
№
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 1,25 мм
Заводський номер
402-1005170-Р7
Кількість на модель
2
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 1,25 мм
Заводський номер
402-1005171-Р7
Кількість на модель
4
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 1,00 мм
Заводський номер
402-1005171-Р6
Кількість на модель
4
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,75 мм
Заводський номер
402-1005171-Р5
Кількість на модель
4
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,50 мм
Заводський номер
402-1005171-Р4
Кількість на модель
4
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,25 мм
Заводський номер
402-1005171-Р2
Кількість на модель
4
№
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,05 мм
Заводський номер
402-1005171-Р1
Кількість на модель
4
№
Назва деталі
Грапорик
Заводський номер
400-1005054
Кількість на модель
1
№
1
Назва деталі
Стопорна шайба храповика
Заводський номер
365014-П2
Кількість на модель
1
№
2
Назва деталі
Шків колінчастого вала
Заводський номер
402-1005060
Кількість на модель
1
№
3
Назва деталі
Корпус (обійма) сальника колінчастого вала у кришці розподільних шестерень
Заводський номер
402-1005036
Кількість на модель
1
№
4
Назва деталі
Кільце сальника колінчастого вала
Заводський номер
402-1005042
Кількість на модель
1
№
5
Назва деталі
Масловідбивач колінчастого вала
Заводський номер
400-1005032
Кількість на модель
1
№
6
Назва деталі
Розподільна шестерня колінчастого вала
Заводський номер
400-1005031-А
Кількість на модель
1
№
7
Назва деталі
Сегментна шпонка 5х9х22 шестерні розподільного вала
Заводський номер
260417-П
Кількість на модель
1
№
8
Назва деталі
Забиття каналу грязьоуловлювача
Заводський номер
367089-П
Кількість на модель
4
№
9
Назва деталі
Вкладиш переднього корінного підшипника колінчастого вала, стандартного розміру
Заводський номер
402-1005170
Кількість на модель
2
№
10
Назва деталі
Вкладиш середнього та заднього корінних підшипників колінчастого вала стандартного розміру
Заводський номер
402-1005171
Кількість на модель
4
№
11
Назва деталі
Колінчастий вал
Заводський номер
407-1005015
Кількість на модель
1
№
12
Назва деталі
Гайка болта маховика
Заводський номер
400-1005128
Кількість на модель
4
№
13
Назва деталі
Маховик у зборі
Заводський номер
407-1005115-А
Кількість на модель
1
№
14
Назва деталі
Пружинна шайба
Заводський номер
252176-П2
Кількість на модель
4
№
15
Назва деталі
Болт маховика
Заводський номер
400-1005127
Кількість на модель
4
№
16
Назва деталі
Установчий штифт маховика
Заводський номер
400-1005130
Кількість на модель
1
№
17
Назва деталі
Кришка заднього корінного підшипника колінчастого вала
Заводський номер
402-1005152
Кількість на модель
1
№
18
Назва деталі
Пружинна шайба
Заводський номер
365019-П2
Кількість на модель
8
№
19
Назва деталі
Болт кріплення кришок середнього та заднього підшипників
Заводський номер
360027-П2
Кількість на модель
8
№
20
Назва деталі
Кришка середнього корінного підшипника колінчастого вала
Заводський номер
402-1005145
Кількість на модель
1
№
21
Назва деталі
Кришка переднього корінного підшипника колінчастого вала
Заводський номер
402-1005140
Кількість на модель
1
№
22
Назва деталі
Болт кріплення кришки переднього підшипника
Заводський номер
360026-П2
Кількість на модель
2
№
23
Назва деталі
Стопорна пластина болтів кришки підшипника
Заводський номер
401-1005142
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Штифт кришки корінного підшипника | 367159-П18 | 6 | 6 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 0,25 мм | 402-1005169-Р2 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 0,50 мм | 402-1005169-Р4 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 0,75 мм | 402-1005169-Р5 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 1,00 мм. | 402-1005169-Р6 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 1,25 мм | 402-1005169-Р7 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала стандартного розміру | 402-1005172-Р | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,05 мм | 402-1005172-Р1 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,25 мм | 402-1005172-Р2 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,50 мм | 402-1005172-Р4 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 0,75 мм | 402-1005172-Р5 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 1,00 мм | 402-1005172-Р6 | 1 | 1 | |||||
| Комплект вкладишів середнього та заднього корінних підшипників колінчастого вала, зменшених на 1,25 мм | 402-1005172-Р7 | 1 | 1 | |||||
| Шків колінчастого вала | 407-1005060 | 1 | 1 | |||||
| Шків колінчастого вала з сальником та ущільнювальним кільцем (комплект) | 407-1005350 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника, зменшених на 0,05 мм | 402-1005169-Р1 | 1 | 1 | |||||
| Комплект вкладишів переднього корінного підшипника стандартного розміру | 402-1005169-Р | 1 | 1 | |||||
| Колінчастий вал у комплекті з маховиком | 407-1005012 | 1 | 1 | |||||
| Колінчастий вал у комплекті з маховиком і зчепленням | 407-1005010 | 1 | 1 | |||||
| Обод зубчастого маховика | 402-1005125 | 1 | 1 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,05 мм | 402-1005170-Р1 | 2 | 2 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,25 мм | 402-1005170-Р2 | 2 | 2 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,50 мм | 402-1005170-Р4 | 2 | 2 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 0,75 мм | 402-1005170-Р5 | 2 | 2 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 1,00 мм | 402-1005170-Р6 | 2 | 2 | |||||
| Вкладиш переднього корінного підшипника колінчастого вала, зменшений на 1,25 мм | 402-1005170-Р7 | 2 | 2 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 1,25 мм | 402-1005171-Р7 | 4 | 4 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 1,00 мм | 402-1005171-Р6 | 4 | 4 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,75 мм | 402-1005171-Р5 | 4 | 4 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,50 мм | 402-1005171-Р4 | 4 | 4 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,25 мм | 402-1005171-Р2 | 4 | 4 | |||||
| Вкладиш середнього та заднього корінних підшипників колінчастого вала, зменшений на 0,05 мм | 402-1005171-Р1 | 4 | 4 | |||||
| 1 | Грапорик | 400-1005054 | 1 | 1 | 1 | |||
| 2 | Стопорна шайба храповика | 365014-П2 | 1 | 1 | 2 | |||
| 3 | Шків колінчастого вала | 402-1005060 | 1 | 1 | 3 | |||
| 4 | Корпус (обійма) сальника колінчастого вала у кришці розподільних шестерень | 402-1005036 | 1 | 1 | 4 | |||
| 5 | Кільце сальника колінчастого вала | 402-1005042 | 1 | 1 | 5 | |||
| 6 | Масловідбивач колінчастого вала | 400-1005032 | 1 | 1 | 6 | |||
| 7 | Розподільна шестерня колінчастого вала | 400-1005031-А | 1 | 1 | 7 | |||
| 8 | Сегментна шпонка 5х9х22 шестерні розподільного вала | 260417-П | 1 | 1 | 8 | |||
| 9 | Забиття каналу грязьоуловлювача | 367089-П | 4 | 4 | 9 | |||
| 10 | Вкладиш переднього корінного підшипника колінчастого вала, стандартного розміру | 402-1005170 | 2 | 2 | 10 | |||
| 11 | Вкладиш середнього та заднього корінних підшипників колінчастого вала стандартного розміру | 402-1005171 | 4 | 4 | 11 | |||
| 12 | Колінчастий вал | 407-1005015 | 1 | 1 | 12 | |||
| 13 | Гайка болта маховика | 400-1005128 | 4 | 4 | 13 | |||
| 14 | Маховик у зборі | 407-1005115-А | 1 | 1 | 14 | |||
| 15 | Пружинна шайба | 252176-П2 | 4 | 4 | 15 | |||
| 16 | Болт маховика | 400-1005127 | 4 | 4 | 16 | |||
| 17 | Установчий штифт маховика | 400-1005130 | 1 | 1 | 17 | |||
| 18 | Кришка заднього корінного підшипника колінчастого вала | 402-1005152 | 1 | 1 | 18 | |||
| 19 | Пружинна шайба | 365019-П2 | 8 | 8 | 19 | |||
| 20 | Болт кріплення кришок середнього та заднього підшипників | 360027-П2 | 8 | 8 | 20 | |||
| 21 | Кришка середнього корінного підшипника колінчастого вала | 402-1005145 | 1 | 1 | 21 | |||
| 22 | Кришка переднього корінного підшипника колінчастого вала | 402-1005140 | 1 | 1 | 22 | |||
| 23 | Болт кріплення кришки переднього підшипника | 360026-П2 | 2 | 2 | 23 | |||
| 24 | Стопорна пластина болтів кришки підшипника | 401-1005142 | 1 | 1 | 24 |
