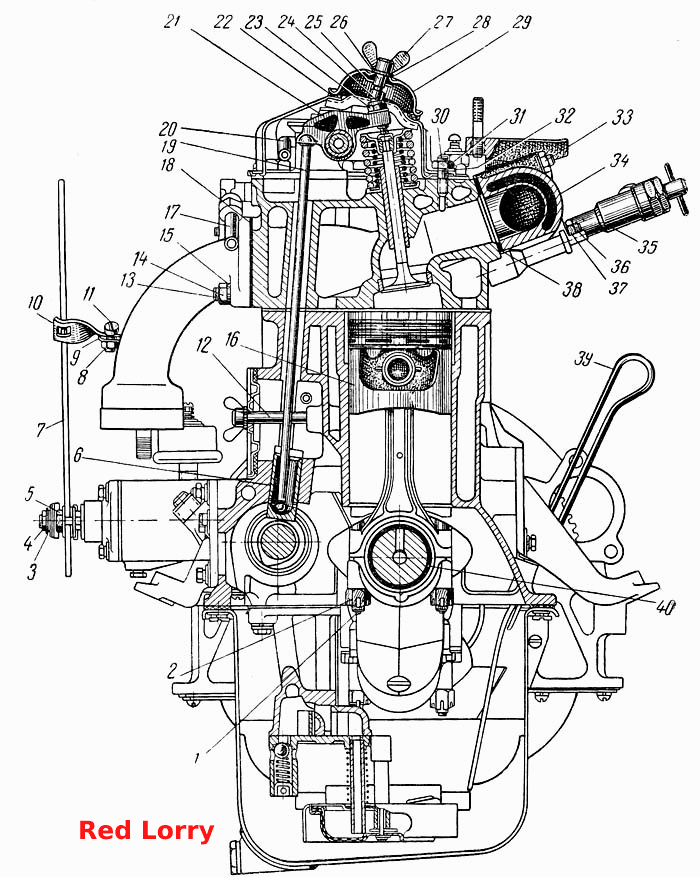

Поперечний розріз двигуна
100%
Назва деталі
Болт шатуна з гайкою в зборі (комплект)
Заводський номер
407-1004061
Кількість на модель
8
№
Назва деталі
Поршень, збільшений на 1, 00 мм
Заводський номер
407-1004015-Р8-А1
Кількість на модель
4
№
Назва деталі
Поршень, збільшений на 1, 5 мм
Заводський номер
407-1004015-Р9-А1
Кількість на модель
4
№
Назва деталі
Штовхач клапана, збільшений на 0,125 мм
Заводський номер
407-1007055-Б-Р1
Кількість на модель
8
№
Назва деталі
Штовхач клапана, збільшений на 0,250 мм
Заводський номер
407-1007055-Б-Р2
Кількість на модель
8
№
Назва деталі
Випускна труба
Заводський номер
407-1008025
Кількість на модель
1
№
Назва деталі
Кутник трубки
Заводський номер
367603-П15
Кількість на модель
2
№
Назва деталі
Хомут з'єднувального шланга вентиляції картера у зборі
Заводський номер
367032-П
Кількість на модель
2
№
Назва деталі
Диск 37.001.115-75L OST __NT__2__6
Заводський номер
252154-П2
Кількість на модель
1
№
Назва деталі
З'єднувальний шланг вентиляції картера
Заводський номер
407-1014075-А1
Кількість на модель
1
№
Назва деталі
Поршень, збільшений на 0, 50 мм
Заводський номер
407-1004015-Р6-А1
Кількість на модель
4
№
Назва деталі
Поршень, збільшений на 0, 25 мм
Заводський номер
407-1004015-Р3-А1
Кількість на модель
4
№
Назва деталі
Вкладиш шатуна, зменшений на 0, 25 мм
Заводський номер
407-1004058-Р2
Кількість на модель
8
№
Назва деталі
Вкладиш шатуна, зменшений на 0, 50 мм
Заводський номер
407-1004058-Р4
Кількість на модель
8
№
Назва деталі
Вкладиш шатуна, зменшений на 0, 75 мм
Заводський номер
407-1004058-Р5
Кількість на модель
8
№
Назва деталі
Вкладиш шатуна, зменшений на 1, 00 мм
Заводський номер
407-1004058-Р6
Кількість на модель
8
№
Назва деталі
Вкладиш шатуна, зменшений на 1, 25 мм
Заводський номер
407-1004058-Р7
Кількість на модель
8
№
Назва деталі
Кришка люка в кожусі головки циліндрів для регулювання клапанів, задня зі шпилькою в зборі
Заводський номер
407-1003290
Кількість на модель
1
№
Назва деталі
Вісь коромисла клапанів із заглушкою у зборі
Заводський номер
407-1007102-Б
Кількість на модель
1
№
Назва деталі
Вісь коромисла клапанів зі стійками та трубкою мастилопроводу в зборі
Заводський номер
407-1007100
Кількість на модель
1
№
Назва деталі
Вкладиш шатуна, зменшений на 0, 05 мм
Заводський номер
407-1004058-Р1
Кількість на модель
8
№
Назва деталі
Болт шатуна
Заводський номер
407-1004062
Кількість на модель
8
№
1
Назва деталі
Гайка болта шатуна
Заводський номер
407-1004064
Кількість на модель
8
№
2
Назва деталі
Диск
Заводський номер
252005-П8
Кількість на модель
1
№
3
Назва деталі
Болт кріплення тяги ручного приводу до рукоятки валика фільтрувального елемента
Заводський номер
360043-П8
Кількість на модель
1
№
4
Назва деталі
Гайка М8х1
Заводський номер
250510-П8
Кількість на модель
1
№
5
Назва деталі
Штовхач клапана
Заводський номер
407-1007055-Б
Кількість на модель
8
№
6
Назва деталі
Тяга ручки ручного приводу фільтрувального елемента
Заводський номер
407-1012203
Кількість на модель
1
№
7
Назва деталі
Гайка
Заводський номер
251104-П2
Кількість на модель
1
№
8
Назва деталі
Направляюча для тяги ручки ручного приводу фільтрувального елемента — нижня частина
Заводський номер
407-1012207
Кількість на модель
1
№
9
Назва деталі
Направляюча для тяги ручки ручного приводу фільтрувального елемента — верхня частина
Заводський номер
407-1012206
Кількість на модель
1
№
10
Назва деталі
Гвинт
Заводський номер
222532-П8
Кількість на модель
1
№
11
Назва деталі
Шпилька кріплення кришки коробки штовхачів до блоку циліндрів у зборі
Заводський номер
363038-П15
Кількість на модель
2
№
12
Назва деталі
Шпилька кріплення випускної труби
Заводський номер
363042-П15
Кількість на модель
8
№
13
Назва деталі
Гайка М8
Заводський номер
250511-П8
Кількість на модель
8
№
14
Назва деталі
Поршень
Заводський номер
407-1004015-А1
Кількість на модель
4
№
16
Назва деталі
Трубка подачі масла від магістралі до стійки осі коромисел клапанів
Заводський номер
407-1018050
Кількість на модель
1
№
17
Назва деталі
Прокладка випускної труби
Заводський номер
407-1008036
Кількість на модель
4
№
18
Назва деталі
Штанга штовхача
Заводський номер
407-1007090-Б
Кількість на модель
8
№
19
Назва деталі
З'єднувальна трубка мастилопроводу осей коромисел клапанів
Заводський номер
407-1018053
Кількість на модель
1
№
20
Назва деталі
Коромисло впускного та випускного клапанів I та III циліндрів
Заводський номер
407-1007116
Кількість на модель
4
№
21
Назва деталі
Установка кришки люка в кожусі головки циліндрів
Заводський номер
407-1003300
Кількість на модель
2
№
22
Назва деталі
Контргайка нажимного болта
Заводський номер
382003-П
Кількість на модель
8
№
23
Назва деталі
Болт коромисла клапана нажимний (регулювальний)
Заводський номер
407-1007122
Кількість на модель
8
№
24
Назва деталі
Шплінт 1,5х10
Заводський номер
258000-П
Кількість на модель
2
№
25
Назва деталі
Спеціальна шайба для шпильки кріплення кришки клапанної коробки:
Заводський номер
365106-П
Кількість на модель
2
№
26
Назва деталі
Шпилька з барашком у комплекті кріплення кришки люка в кожусі головки циліндрів
Заводський номер
363043-П15
Кількість на модель
2
№
27
Назва деталі
Кільце для кріплення проводів
Заводський номер
400-1002120
Кількість на модель
2
№
28
Назва деталі
Кришка люка в кожусі головки циліндрів для регулювання клапанів із кронштейном для кріплення пружини в зборі
Заводський номер
407-1003293
Кількість на модель
1
№
29
Назва деталі
Шпилька кріплення кожуха
Заводський номер
363045-П15
Кількість на модель
4
№
30
Назва деталі
Шайба діаметром 8 із зубцями
Заводський номер
252175-П2
Кількість на модель
4
№
32
Назва деталі
Впускна труба
Заводський номер
407-1008015
Кількість на модель
1
№
34
Назва деталі
Кран для відбору гарячої води з системи охолодження двигуна до радіатора обігріву кузова
Заводський номер
425-8104050
Кількість на модель
1
№
35
Назва деталі
Кран для відбору гарячої води з системи охолодження двигуна до радіатора обігріву кузова
Заводський номер
КР-6А
Кількість на модель
1
№
35
Назва деталі
Шпилька кріплення впускної труби до головки циліндрів
Заводський номер
363041-П15
Кількість на модель
8
№
36
Назва деталі
Прокладка між впускною трубою та головкою циліндрів
Заводський номер
407-1008016
Кількість на модель
1
№
38
Назва деталі
Індикатор рівня масла з ущільнювальною шайбою в зборі
Заводський номер
407-1009050
Кількість на модель
1
№
39
Назва деталі
Вкладиш шатуна стандартного розміру
Заводський номер
407-1004058
Кількість на модель
8
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт шатуна з гайкою в зборі (комплект) | 407-1004061 | 8 | 8 | |||||
| Поршень, збільшений на 1, 00 мм | 407-1004015-Р8-А1 | 4 | 4 | |||||
| Поршень, збільшений на 1, 5 мм | 407-1004015-Р9-А1 | 4 | 4 | |||||
| Штовхач клапана, збільшений на 0,125 мм | 407-1007055-Б-Р1 | 8 | 8 | |||||
| Штовхач клапана, збільшений на 0,250 мм | 407-1007055-Б-Р2 | 8 | 8 | |||||
| Випускна труба | 407-1008025 | 1 | 1 | |||||
| Кутник трубки | 367603-П15 | 2 | 2 | |||||
| Хомут з'єднувального шланга вентиляції картера у зборі | 367032-П | 2 | 2 | |||||
| Диск 37.001.115-75L OST __NT__2__6 | 252154-П2 | 1 | 1 | |||||
| З'єднувальний шланг вентиляції картера | 407-1014075-А1 | 1 | 1 | |||||
| Поршень, збільшений на 0, 50 мм | 407-1004015-Р6-А1 | 4 | 4 | |||||
| Поршень, збільшений на 0, 25 мм | 407-1004015-Р3-А1 | 4 | 4 | |||||
| Вкладиш шатуна, зменшений на 0, 25 мм | 407-1004058-Р2 | 8 | 8 | |||||
| Вкладиш шатуна, зменшений на 0, 50 мм | 407-1004058-Р4 | 8 | 8 | |||||
| Вкладиш шатуна, зменшений на 0, 75 мм | 407-1004058-Р5 | 8 | 8 | |||||
| Вкладиш шатуна, зменшений на 1, 00 мм | 407-1004058-Р6 | 8 | 8 | |||||
| Вкладиш шатуна, зменшений на 1, 25 мм | 407-1004058-Р7 | 8 | 8 | |||||
| Кришка люка в кожусі головки циліндрів для регулювання клапанів, задня зі шпилькою в зборі | 407-1003290 | 1 | 1 | |||||
| Вісь коромисла клапанів із заглушкою у зборі | 407-1007102-Б | 1 | 1 | |||||
| Вісь коромисла клапанів зі стійками та трубкою мастилопроводу в зборі | 407-1007100 | 1 | 1 | |||||
| Вкладиш шатуна, зменшений на 0, 05 мм | 407-1004058-Р1 | 8 | 8 | |||||
| 1 | Болт шатуна | 407-1004062 | 8 | 8 | 1 | |||
| 2 | Гайка болта шатуна | 407-1004064 | 8 | 8 | 2 | |||
| 3 | Диск | 252005-П8 | 1 | 1 | 3 | |||
| 4 | Болт кріплення тяги ручного приводу до рукоятки валика фільтрувального елемента | 360043-П8 | 1 | 1 | 4 | |||
| 5 | Гайка М8х1 | 250510-П8 | 1 | 1 | 5 | |||
| 6 | Штовхач клапана | 407-1007055-Б | 8 | 8 | 6 | |||
| 7 | Тяга ручки ручного приводу фільтрувального елемента | 407-1012203 | 1 | 1 | 7 | |||
| 8 | Гайка | 251104-П2 | 1 | 1 | 8 | |||
| 9 | Направляюча для тяги ручки ручного приводу фільтрувального елемента — нижня частина | 407-1012207 | 1 | 1 | 9 | |||
| 10 | Направляюча для тяги ручки ручного приводу фільтрувального елемента — верхня частина | 407-1012206 | 1 | 1 | 10 | |||
| 11 | Гвинт | 222532-П8 | 1 | 1 | 11 | |||
| 12 | Шпилька кріплення кришки коробки штовхачів до блоку циліндрів у зборі | 363038-П15 | 2 | 2 | 12 | |||
| 13 | Шпилька кріплення випускної труби | 363042-П15 | 8 | 8 | 13 | |||
| 14 | Гайка М8 | 250511-П8 | 8 | 8 | 14 | |||
| 16 | Поршень | 407-1004015-А1 | 4 | 4 | 16 | |||
| 17 | Трубка подачі масла від магістралі до стійки осі коромисел клапанів | 407-1018050 | 1 | 1 | 17 | |||
| 18 | Прокладка випускної труби | 407-1008036 | 4 | 4 | 18 | |||
| 19 | Штанга штовхача | 407-1007090-Б | 8 | 8 | 19 | |||
| 20 | З'єднувальна трубка мастилопроводу осей коромисел клапанів | 407-1018053 | 1 | 1 | 20 | |||
| 21 | Коромисло впускного та випускного клапанів I та III циліндрів | 407-1007116 | 4 | 4 | 21 | |||
| 22 | Установка кришки люка в кожусі головки циліндрів | 407-1003300 | 2 | 2 | 22 | |||
| 23 | Контргайка нажимного болта | 382003-П | 8 | 8 | 23 | |||
| 24 | Болт коромисла клапана нажимний (регулювальний) | 407-1007122 | 8 | 8 | 24 | |||
| 25 | Шплінт 1,5х10 | 258000-П | 2 | 2 | 25 | |||
| 26 | Спеціальна шайба для шпильки кріплення кришки клапанної коробки: | 365106-П | 2 | 2 | 26 | |||
| 27 | Шпилька з барашком у комплекті кріплення кришки люка в кожусі головки циліндрів | 363043-П15 | 2 | 2 | 27 | |||
| 28 | Кільце для кріплення проводів | 400-1002120 | 2 | 2 | 28 | |||
| 29 | Кришка люка в кожусі головки циліндрів для регулювання клапанів із кронштейном для кріплення пружини в зборі | 407-1003293 | 1 | 1 | 29 | |||
| 30 | Шпилька кріплення кожуха | 363045-П15 | 4 | 4 | 30 | |||
| 32 | Шайба діаметром 8 із зубцями | 252175-П2 | 4 | 4 | 32 | |||
| 34 | Впускна труба | 407-1008015 | 1 | 1 | 34 | |||
| 35 | Кран для відбору гарячої води з системи охолодження двигуна до радіатора обігріву кузова | 425-8104050 | 1 | 1 | 35 | |||
| 35 | Кран для відбору гарячої води з системи охолодження двигуна до радіатора обігріву кузова | КР-6А | 1 | 1 | 35 | |||
| 36 | Шпилька кріплення впускної труби до головки циліндрів | 363041-П15 | 8 | 8 | 36 | |||
| 38 | Прокладка між впускною трубою та головкою циліндрів | 407-1008016 | 1 | 1 | 38 | |||
| 39 | Індикатор рівня масла з ущільнювальною шайбою в зборі | 407-1009050 | 1 | 1 | 39 | |||
| 40 | Вкладиш шатуна стандартного розміру | 407-1004058 | 8 | 8 | 40 |
