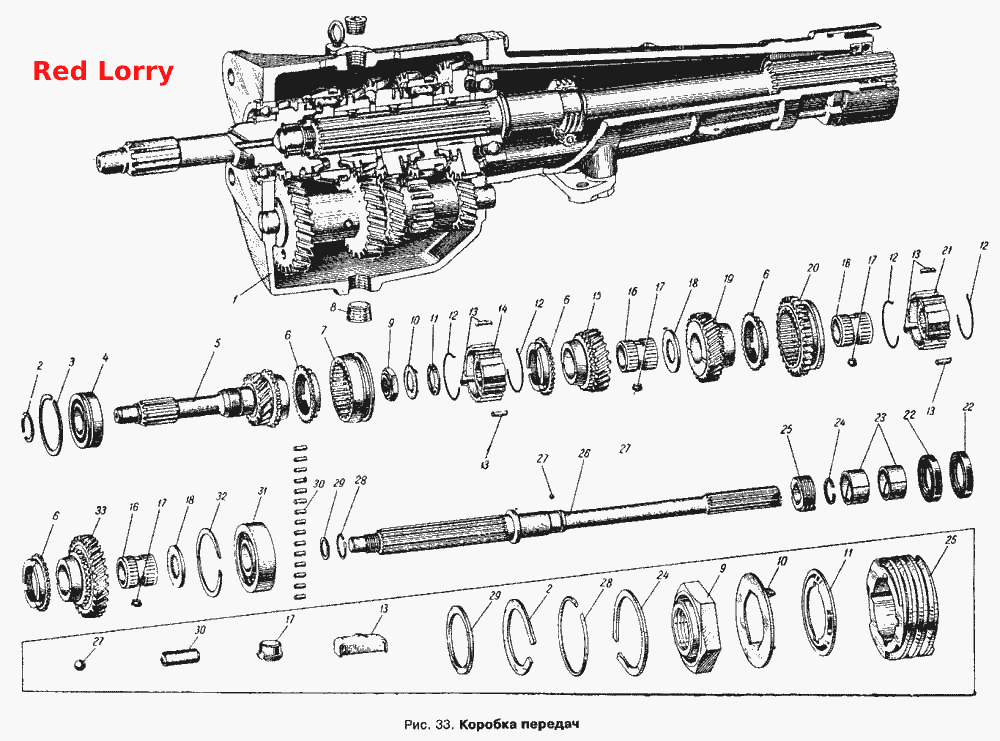

Коробка передач (Деталь 1)
100%
Назва деталі
Вал веденої шестерні редуктора приводу спідометра
Заводський номер
400-3802066-Б
Кількість на модель
1
№
Назва деталі
Шестерня кутової передачі редуктора приводу спідометра, ведуча
Заводський номер
407-2802836
Кількість на модель
1
№
Назва деталі
Шестерня кутової передачі редуктора приводу спідометра, ведена
Заводський номер
365092-П
Кількість на модель
1
№
Назва деталі
Ведене зубчасте колесо приводу
Заводський номер
402-3802834
Кількість на модель
1
№
Назва деталі
Шестерня заднього ходу коробки передач із маточиною в зборі (комплект)
Заводський номер
408-1701139
Кількість на модель
1
№
Назва деталі
Привід спідометра для чотириступінчастої коробки передач (комплект)
Заводський номер
407-3802950-А
Кількість на модель
1
№
Назва деталі
Підшипник первинного вала коробки передач, передній
Заводський номер
60902
Кількість на модель
1
№
Назва деталі
Підшипник первинного вала коробки передач, передній
Заводський номер
401-1701031
Кількість на модель
1
№
Назва деталі
Муфта синхронізатора третьої та четвертої передач у зборі (комплект)
Заводський номер
408-1701154
Кількість на модель
1
№
Назва деталі
Коробка передач у зборі
Заводський номер
412-1700010-Б
Кількість на модель
1
№
Назва деталі
Заглушка
Заводський номер
260308-П
Кількість на модель
2
№
Назва деталі
Брудовідбивач
Заводський номер
402-1701228
Кількість на модель
1
№
Назва деталі
Брудовідбивач сальника вторинного вала коробки передач
Заводський номер
402-1701229-А
Кількість на модель
1
№
Назва деталі
Вал редуктора приводу спідометра з шестернею в зборі, ведучий
Заводський номер
407-3802860-Б
Кількість на модель
1
№
Назва деталі
Вал редуктора приводу спідометра з шестернею в зборі, ведений
Заводський номер
407-3802862
Кількість на модель
1
№
Назва деталі
Вал ведучої шестерні редуктора приводу спідометра
Заводський номер
407-3802864
Кількість на модель
1
№
Назва деталі
Коробка передач у зборі
Заводський номер
412-1700010
Кількість на модель
1
№
1
Назва деталі
Стопорне кільце підшипника
Заводський номер
401-1701034
Кількість на модель
1
№
2
Назва деталі
Опорне кільце підшипника
Заводський номер
401-1701038
Кількість на модель
1
№
3
Назва деталі
Підшипник первинного вала коробки передач, задній
Заводський номер
150206Ш
Кількість на модель
1
№
4
Назва деталі
Підшипник первинного вала коробки передач, задній
Заводський номер
401-1701032-А
Кількість на модель
1
№
4
Назва деталі
Вал коробки передач, первинний
Заводський номер
412-1701030
Кількість на модель
1
№
5
Назва деталі
Кільце синхронізатора коробки передач, блокувальне
Заводський номер
408-1701164
Кількість на модель
4
№
6
Назва деталі
Муфта синхронізатора третьої та четвертої передач
Заводський номер
408-1701175
Кількість на модель
1
№
7
Назва деталі
Заглушка наливної та зливної отворів картера коробки передач
Заводський номер
262571-П
Кількість на модель
2
№
8
Назва деталі
Гайка
Заводський номер
408-1701157
Кількість на модель
1
№
9
Назва деталі
Стопорна шайба
Заводський номер
408-1701159-Б
Кількість на модель
1
№
10
Назва деталі
Пружинна шайба
Заводський номер
408-1701166-Б
Кількість на модель
1
№
11
Назва деталі
Пружина синхронізатора коробки передач
Заводський номер
408-1701170
Кількість на модель
4
№
12
Назва деталі
Сухарь синхронізатора коробки передач
Заводський номер
407-1701172
Кількість на модель
6
№
13
Назва деталі
Маточина муфти вмикання третьої та четвертої передач
Заводський номер
408-1701155
Кількість на модель
1
№
14
Назва деталі
Шестерня третьої передачі вторинного вала коробки передач
Заводський номер
408-1701131
Кількість на модель
1
№
15
Назва деталі
Втулка шестерень першої, другої та третьої передач вторинного вала коробки передач
Заводський номер
408-1701128-Б
Кількість на модель
3
№
16
Назва деталі
Затискна втулка шестерень першої, другої та третьої передач вторинного вала коробки передач, запірна
Заводський номер
408-1701124-Б
Кількість на модель
3
№
17
Назва деталі
Розпірна шайба зубчастих коліс першої та другої передач
Заводський номер
408-1701115
Кількість на модель
2
№
18
Назва деталі
Шестерня другої передачі вторинного вала коробки передач
Заводський номер
408-1701127
Кількість на модель
1
№
19
Назва деталі
Шестерня заднього ходу коробки передач
Заводський номер
408-1701140
Кількість на модель
1
№
20
Назва деталі
Втулка шестерні заднього ходу коробки передач
Заводський номер
408-1701144
Кількість на модель
1
№
21
Назва деталі
Ущільнювач вторинного вала коробки передач у зборі
Заводський номер
400Ю-2402052-А2
Кількість на модель
1
№
22
Назва деталі
Ущільнювач вторинного вала у зборі
Заводський номер
402Ю-1701210-А1
Кількість на модель
1
№
22
Назва деталі
Втулка заднього підшипника вторинного вала
Заводський номер
407-1701235
Кількість на модель
2
№
23
Назва деталі
Шестерня приводу спідометра, ведуча
Заводський номер
402-3802833
Кількість на модель
1
№
25
Назва деталі
Вторинний вал
Заводський номер
408-1701105
Кількість на модель
1
№
26
Назва деталі
Партнер BV 4 мм
Заводський номер
263003-П
Кількість на модель
1
№
27
Назва деталі
Запірне кільце роликів
Заводський номер
408-1701182
Кількість на модель
1
№
28
Назва деталі
Шайба роликів, опорна
Заводський номер
365162-П
Кількість на модель
1
№
29
Назва деталі
Ролик переднього підшипника вторинного вала діаметром 4,5х13
Заводський номер
401-1701180
Кількість на модель
15
№
30
Назва деталі
Подшипник
Заводський номер
306
Кількість на модель
1
№
31
Назва деталі
Підшипник вторинного вала коробки передач у зборі, середній
Заводський номер
401-2403080
Кількість на модель
1
№
31
Назва деталі
Опорне кільце підшипника
Заводський номер
408-1701192
Кількість на модель
1
№
32
Назва деталі
Шестерня першої передачі вторинного вала коробки передач
Заводський номер
408-1701112
Кількість на модель
1
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал веденої шестерні редуктора приводу спідометра | 400-3802066-Б | 1 | 1 | |||||
| Шестерня кутової передачі редуктора приводу спідометра, ведуча | 407-2802836 | 1 | 1 | |||||
| Шестерня кутової передачі редуктора приводу спідометра, ведена | 365092-П | 1 | 1 | |||||
| Ведене зубчасте колесо приводу | 402-3802834 | 1 | 1 | |||||
| Шестерня заднього ходу коробки передач із маточиною в зборі (комплект) | 408-1701139 | 1 | 1 | |||||
| Привід спідометра для чотириступінчастої коробки передач (комплект) | 407-3802950-А | 1 | 1 | |||||
| Підшипник первинного вала коробки передач, передній | 60902 | 1 | 1 | |||||
| Підшипник первинного вала коробки передач, передній | 401-1701031 | 1 | 1 | |||||
| Муфта синхронізатора третьої та четвертої передач у зборі (комплект) | 408-1701154 | 1 | 1 | |||||
| Коробка передач у зборі | 412-1700010-Б | 1 | 1 | |||||
| Заглушка | 260308-П | 2 | 2 | |||||
| Брудовідбивач | 402-1701228 | 1 | 1 | |||||
| Брудовідбивач сальника вторинного вала коробки передач | 402-1701229-А | 1 | 1 | |||||
| Вал редуктора приводу спідометра з шестернею в зборі, ведучий | 407-3802860-Б | 1 | 1 | |||||
| Вал редуктора приводу спідометра з шестернею в зборі, ведений | 407-3802862 | 1 | 1 | |||||
| Вал ведучої шестерні редуктора приводу спідометра | 407-3802864 | 1 | 1 | |||||
| 1 | Коробка передач у зборі | 412-1700010 | 1 | 1 | 1 | |||
| 2 | Стопорне кільце підшипника | 401-1701034 | 1 | 1 | 2 | |||
| 3 | Опорне кільце підшипника | 401-1701038 | 1 | 1 | 3 | |||
| 4 | Підшипник первинного вала коробки передач, задній | 150206Ш | 1 | 1 | 4 | |||
| 4 | Підшипник первинного вала коробки передач, задній | 401-1701032-А | 1 | 1 | 4 | |||
| 5 | Вал коробки передач, первинний | 412-1701030 | 1 | 1 | 5 | |||
| 6 | Кільце синхронізатора коробки передач, блокувальне | 408-1701164 | 4 | 4 | 6 | |||
| 7 | Муфта синхронізатора третьої та четвертої передач | 408-1701175 | 1 | 1 | 7 | |||
| 8 | Заглушка наливної та зливної отворів картера коробки передач | 262571-П | 2 | 2 | 8 | |||
| 9 | Гайка | 408-1701157 | 1 | 1 | 9 | |||
| 10 | Стопорна шайба | 408-1701159-Б | 1 | 1 | 10 | |||
| 11 | Пружинна шайба | 408-1701166-Б | 1 | 1 | 11 | |||
| 12 | Пружина синхронізатора коробки передач | 408-1701170 | 4 | 4 | 12 | |||
| 13 | Сухарь синхронізатора коробки передач | 407-1701172 | 6 | 6 | 13 | |||
| 14 | Маточина муфти вмикання третьої та четвертої передач | 408-1701155 | 1 | 1 | 14 | |||
| 15 | Шестерня третьої передачі вторинного вала коробки передач | 408-1701131 | 1 | 1 | 15 | |||
| 16 | Втулка шестерень першої, другої та третьої передач вторинного вала коробки передач | 408-1701128-Б | 3 | 3 | 16 | |||
| 17 | Затискна втулка шестерень першої, другої та третьої передач вторинного вала коробки передач, запірна | 408-1701124-Б | 3 | 3 | 17 | |||
| 18 | Розпірна шайба зубчастих коліс першої та другої передач | 408-1701115 | 2 | 2 | 18 | |||
| 19 | Шестерня другої передачі вторинного вала коробки передач | 408-1701127 | 1 | 1 | 19 | |||
| 20 | Шестерня заднього ходу коробки передач | 408-1701140 | 1 | 1 | 20 | |||
| 21 | Втулка шестерні заднього ходу коробки передач | 408-1701144 | 1 | 1 | 21 | |||
| 22 | Ущільнювач вторинного вала коробки передач у зборі | 400Ю-2402052-А2 | 1 | 1 | 22 | |||
| 22 | Ущільнювач вторинного вала у зборі | 402Ю-1701210-А1 | 1 | 1 | 22 | |||
| 23 | Втулка заднього підшипника вторинного вала | 407-1701235 | 2 | 2 | 23 | |||
| 25 | Шестерня приводу спідометра, ведуча | 402-3802833 | 1 | 1 | 25 | |||
| 26 | Вторинний вал | 408-1701105 | 1 | 1 | 26 | |||
| 27 | Партнер BV 4 мм | 263003-П | 1 | 1 | 27 | |||
| 28 | Запірне кільце роликів | 408-1701182 | 1 | 1 | 28 | |||
| 29 | Шайба роликів, опорна | 365162-П | 1 | 1 | 29 | |||
| 30 | Ролик переднього підшипника вторинного вала діаметром 4,5х13 | 401-1701180 | 15 | 15 | 30 | |||
| 31 | Подшипник | 306 | 1 | 1 | 31 | |||
| 31 | Підшипник вторинного вала коробки передач у зборі, середній | 401-2403080 | 1 | 1 | 31 | |||
| 32 | Опорне кільце підшипника | 408-1701192 | 1 | 1 | 32 | |||
| 33 | Шестерня першої передачі вторинного вала коробки передач | 408-1701112 | 1 | 1 | 33 |
