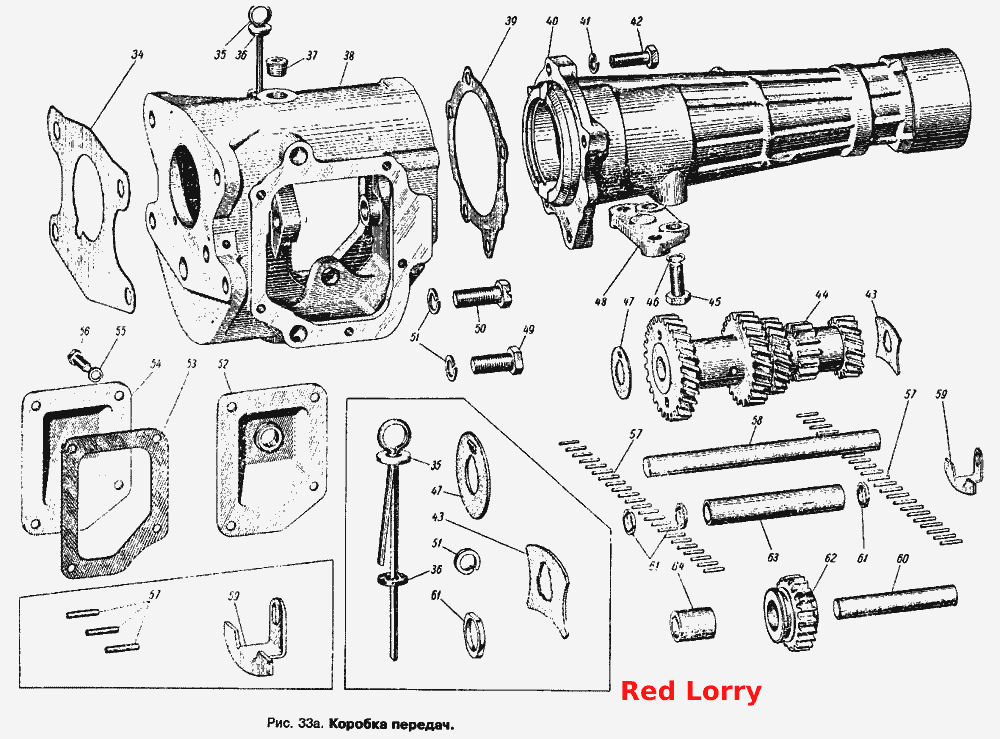

Коробка передач (Деталь 2)
100%
Назва деталі
Болт M12х35
Заводський номер
201542-П29
Кількість на модель
2
№
Назва деталі
Болт M10-6gх28
Заводський номер
201498-П29
Кількість на модель
2
№
Назва деталі
Диск
Заводський номер
252156-П29
Кількість на модель
2
№
Назва деталі
Регулювальна шайба
Заводський номер
365087-П
Кількість на модель
№
Назва деталі
Паразитна шестерня заднього ходу в зборі
Заводський номер
408-1701080
Кількість на модель
1
№
Назва деталі
Передня прокладка коробки передач
Заводський номер
407-1700018
Кількість на модель
1
№
34
Назва деталі
Покажчик рівня масла в зборі
Заводський номер
410-1701260-А
Кількість на модель
1
№
35
Назва деталі
Шайба індикатора рівня масла
Заводський номер
400-1009056-А
Кількість на модель
1
№
36
Назва деталі
Заглушка наливної та зливної отворів картера коробки передач
Заводський номер
262571-П
Кількість на модель
2
№
37
Назва деталі
Картер коробки передач
Заводський номер
408-1701015
Кількість на модель
1
№
38
Назва деталі
Прокладка подовжувача
Заводський номер
408-1701203
Кількість на модель
1
№
39
Назва деталі
Подовжувач картера коробки передач у зборі
Заводський номер
408-1701200-Б
Кількість на модель
1
№
40
Назва деталі
Ущільнювач первинного вала коробки передач у зборі
Заводський номер
412-1701033
Кількість на модель
1
№
41
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
5
№
41
Назва деталі
Болт M8-6gх28
Заводський номер
201459-П29
Кількість на модель
5
№
42
Назва деталі
Задня опорна шайба блоку шестерень проміжного вала коробки передач (з жовтою позначкою)
Заводський номер
408-1701064
Кількість на модель
1
№
43
Назва деталі
Задня опорна шайба блоку шестерень проміжного вала коробки передач (зі синьою позначкою)
Заводський номер
408-1701062
Кількість на модель
1
№
43
Назва деталі
Задня упорна шайба блоку шестерень проміжного вала коробки передач (з чорною міткою)
Заводський номер
408-1701063
Кількість на модель
1
№
43
Назва деталі
Блок шестерень проміжного вала коробки передач
Заводський номер
408-1701050
Кількість на модель
1
№
44
Назва деталі
Передня опорна шайба блоку шестерень проміжного вала коробки передач
Заводський номер
401-1701060
Кількість на модель
1
№
47
Назва деталі
Кронштейн задньої опори двигуна
Заводський номер
412-1001072
Кількість на модель
1
№
48
Назва деталі
Болт M12x1,75x30
Заводський номер
201540-П29
Кількість на модель
1
№
49
Назва деталі
Болт кріплення коробки передач до картера зчеплення, лівий, верхній
Заводський номер
360046-П29
Кількість на модель
1
№
50
Назва деталі
Диск
Заводський номер
252157-П29
Кількість на модель
4
№
51
Назва деталі
Кришка люка картера коробки передач з боку проміжної шестерні заднього ходу, у зборі
Заводський номер
408-1701250-В
Кількість на модель
1
№
52
Назва деталі
Прокладка кришки люка картера коробки передач з боку проміжної шестерні заднього ходу
Заводський номер
408-1701251
Кількість на модель
1
№
53
Назва деталі
Кришка люка паразитної шестерні
Заводський номер
408-1701250-Б
Кількість на модель
1
№
54
Назва деталі
Диск .L
Заводський номер
252154-П29
Кількість на модель
4
№
55
Назва деталі
Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14
Заводський номер
201417-П29
Кількість на модель
4
№
56
Назва деталі
Ролик підшипника блоку зубчастих коліс діаметром 2,5х20
Заводський номер
401-1701052
Кількість на модель
46
№
57
Назва деталі
Вісь блоку шестерень проміжного вала коробки передач
Заводський номер
408-1701072
Кількість на модель
1
№
58
Назва деталі
Фіксатор осей блоку шестерень проміжного вала та проміжної шестерні
Заводський номер
408-1701094
Кількість на модель
1
№
59
Назва деталі
Ось паразитной шестерни
Заводський номер
408-1701092
Кількість на модель
1
№
60
Назва деталі
Опорне кільце підшипника
Заводський номер
401-1701054
Кількість на модель
3
№
61
Назва деталі
Паразитна шестерня заднього ходу
Заводський номер
408-1701082
Кількість на модель
1
№
62
Назва деталі
Розпірна трубка проміжного вала
Заводський номер
408-1701058
Кількість на модель
1
№
63
Назва деталі
Втулка паразитної шестерні
Заводський номер
408-1701084
Кількість на модель
1
№
64
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болт M12х35 | 201542-П29 | 2 | 2 | |||||
| Болт M10-6gх28 | 201498-П29 | 2 | 2 | |||||
| Диск | 252156-П29 | 2 | 2 | |||||
| Регулювальна шайба | 365087-П | |||||||
| Паразитна шестерня заднього ходу в зборі | 408-1701080 | 1 | 1 | |||||
| 34 | Передня прокладка коробки передач | 407-1700018 | 1 | 1 | 34 | |||
| 35 | Покажчик рівня масла в зборі | 410-1701260-А | 1 | 1 | 35 | |||
| 36 | Шайба індикатора рівня масла | 400-1009056-А | 1 | 1 | 36 | |||
| 37 | Заглушка наливної та зливної отворів картера коробки передач | 262571-П | 2 | 2 | 37 | |||
| 38 | Картер коробки передач | 408-1701015 | 1 | 1 | 38 | |||
| 39 | Прокладка подовжувача | 408-1701203 | 1 | 1 | 39 | |||
| 40 | Подовжувач картера коробки передач у зборі | 408-1701200-Б | 1 | 1 | 40 | |||
| 41 | Ущільнювач первинного вала коробки передач у зборі | 412-1701033 | 1 | 1 | 41 | |||
| 41 | Диск 8T | 252135-П29 | 5 | 5 | 41 | |||
| 42 | Болт M8-6gх28 | 201459-П29 | 5 | 5 | 42 | |||
| 43 | Задня опорна шайба блоку шестерень проміжного вала коробки передач (з жовтою позначкою) | 408-1701064 | 1 | 1 | 43 | |||
| 43 | Задня опорна шайба блоку шестерень проміжного вала коробки передач (зі синьою позначкою) | 408-1701062 | 1 | 1 | 43 | |||
| 43 | Задня упорна шайба блоку шестерень проміжного вала коробки передач (з чорною міткою) | 408-1701063 | 1 | 1 | 43 | |||
| 44 | Блок шестерень проміжного вала коробки передач | 408-1701050 | 1 | 1 | 44 | |||
| 47 | Передня опорна шайба блоку шестерень проміжного вала коробки передач | 401-1701060 | 1 | 1 | 47 | |||
| 48 | Кронштейн задньої опори двигуна | 412-1001072 | 1 | 1 | 48 | |||
| 49 | Болт M12x1,75x30 | 201540-П29 | 1 | 1 | 49 | |||
| 50 | Болт кріплення коробки передач до картера зчеплення, лівий, верхній | 360046-П29 | 1 | 1 | 50 | |||
| 51 | Диск | 252157-П29 | 4 | 4 | 51 | |||
| 52 | Кришка люка картера коробки передач з боку проміжної шестерні заднього ходу, у зборі | 408-1701250-В | 1 | 1 | 52 | |||
| 53 | Прокладка кришки люка картера коробки передач з боку проміжної шестерні заднього ходу | 408-1701251 | 1 | 1 | 53 | |||
| 54 | Кришка люка паразитної шестерні | 408-1701250-Б | 1 | 1 | 54 | |||
| 55 | Диск .L | 252154-П29 | 4 | 4 | 55 | |||
| 56 | Болт M37.001.123-966-6gx__NT__3__ OST __NT__4__14 | 201417-П29 | 4 | 4 | 56 | |||
| 57 | Ролик підшипника блоку зубчастих коліс діаметром 2,5х20 | 401-1701052 | 46 | 46 | 57 | |||
| 58 | Вісь блоку шестерень проміжного вала коробки передач | 408-1701072 | 1 | 1 | 58 | |||
| 59 | Фіксатор осей блоку шестерень проміжного вала та проміжної шестерні | 408-1701094 | 1 | 1 | 59 | |||
| 60 | Ось паразитной шестерни | 408-1701092 | 1 | 1 | 60 | |||
| 61 | Опорне кільце підшипника | 401-1701054 | 3 | 3 | 61 | |||
| 62 | Паразитна шестерня заднього ходу | 408-1701082 | 1 | 1 | 62 | |||
| 63 | Розпірна трубка проміжного вала | 408-1701058 | 1 | 1 | 63 | |||
| 64 | Втулка паразитної шестерні | 408-1701084 | 1 | 1 | 64 |
