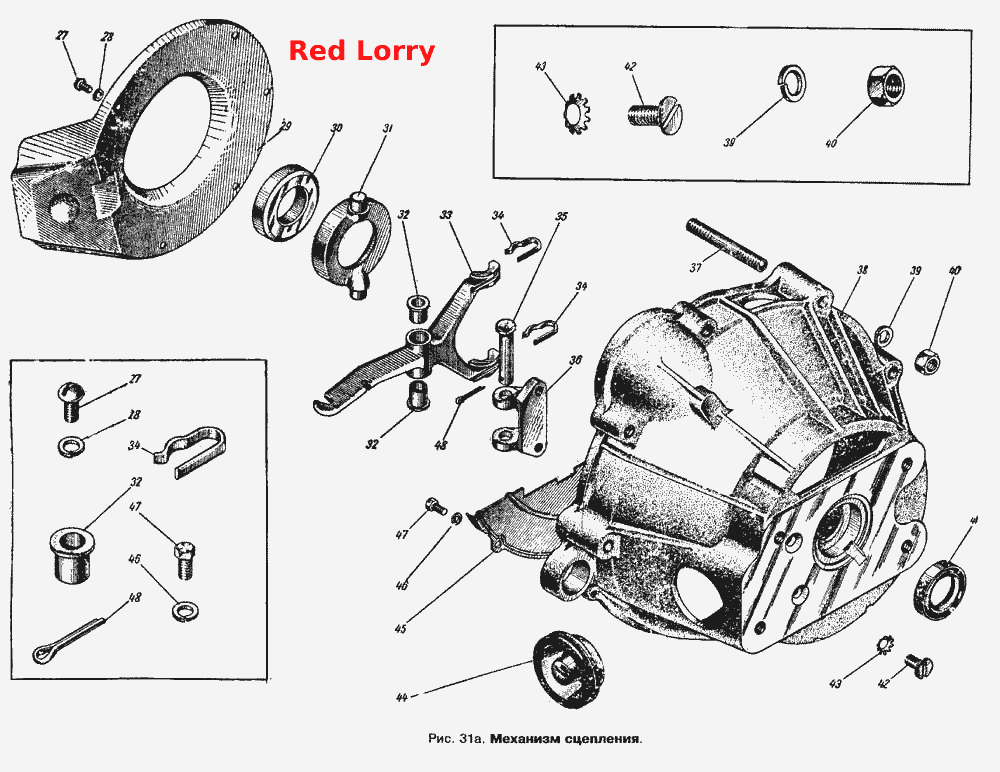

Механізм зчеплення (Частина 2)
100%
Назва деталі
Вилка вимкнення зчеплення з втулками у зборі
Заводський номер
408-1601200
Кількість на модель
1
№
Назва деталі
Натискний диск зчеплення з кожухом у зборі
Заводський номер
408-1601090
Кількість на модель
1
№
Назва деталі
Картер зчеплення в зборі
Заводський номер
412-1601010
Кількість на модель
1
№
Назва деталі
Картер зчеплення в зборі (комплект)
Заводський номер
412-1601950
Кількість на модель
1
№
Назва деталі
Шпилька кріплення стартера
Заводський номер
363137-П29
Кількість на модель
2
№
Назва деталі
Гвинт М86-6gх__NT__2__
Заводський номер
220101-П29
Кількість на модель
5
№
27
Назва деталі
Диск .L
Заводський номер
252154-П29
Кількість на модель
5
№
28
Назва деталі
Вентиляційний щиток
Заводський номер
412-1601028
Кількість на модель
1
№
29
Назва деталі
Підшипник вимикання зчеплення
Заводський номер
408-1601182
Кількість на модель
1
№
30
Назва деталі
Обойма підшипника
Заводський номер
408-1601185
Кількість на модель
1
№
31
Назва деталі
Втулка осі
Заводський номер
408-1601216
Кількість на модель
2
№
32
Назва деталі
Вилка вимкнення зчеплення
Заводський номер
408-1601203
Кількість на модель
1
№
33
Назва деталі
З'єднувальний елемент підшипника та вилки
Заводський номер
402-1601187-Б
Кількість на модель
2
№
34
Назва деталі
Ось вилки
Заводський номер
408-1601215
Кількість на модель
1
№
35
Назва деталі
Кронштейн вилки
Заводський номер
408-1601219
Кількість на модель
1
№
36
Назва деталі
Шпилька кріплення картера
Заводський номер
363130-П29
Кількість на модель
2
№
37
Назва деталі
Картер зчеплення
Заводський номер
412-1601015
Кількість на модель
1
№
38
Назва деталі
Диск 10T
Заводський номер
252136-П29
Кількість на модель
4
№
39
Назва деталі
Гайка
Заводський номер
250773-П29
Кількість на модель
4
№
40
Назва деталі
Гвинт М188-6gх__NT__2__
Заводський номер
221663-П29
Кількість на модель
2
№
42
Назва деталі
Пружинна зубчаста шайба
Заводський номер
252264-П29
Кількість на модель
2
№
43
Назва деталі
Чохол для вилки, пилозахисний
Заводський номер
412-1601211
Кількість на модель
1
№
44
Назва деталі
Захисний щиток картера
Заводський номер
412-1601040
Кількість на модель
1
№
45
Назва деталі
Болт M6-6gх10
Заводський номер
201415-П29
Кількість на модель
3
№
47
Назва деталі
Шплінт 2,5х16
Заводський номер
258024-П
Кількість на модель
1
№
48
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка вимкнення зчеплення з втулками у зборі | 408-1601200 | 1 | 1 | |||||
| Натискний диск зчеплення з кожухом у зборі | 408-1601090 | 1 | 1 | |||||
| Картер зчеплення в зборі | 412-1601010 | 1 | 1 | |||||
| Картер зчеплення в зборі (комплект) | 412-1601950 | 1 | 1 | |||||
| Шпилька кріплення стартера | 363137-П29 | 2 | 2 | |||||
| 27 | Гвинт М86-6gх__NT__2__ | 220101-П29 | 5 | 5 | 27 | |||
| 28 | Диск .L | 252154-П29 | 5 | 5 | 28 | |||
| 29 | Вентиляційний щиток | 412-1601028 | 1 | 1 | 29 | |||
| 30 | Підшипник вимикання зчеплення | 408-1601182 | 1 | 1 | 30 | |||
| 31 | Обойма підшипника | 408-1601185 | 1 | 1 | 31 | |||
| 32 | Втулка осі | 408-1601216 | 2 | 2 | 32 | |||
| 33 | Вилка вимкнення зчеплення | 408-1601203 | 1 | 1 | 33 | |||
| 34 | З'єднувальний елемент підшипника та вилки | 402-1601187-Б | 2 | 2 | 34 | |||
| 35 | Ось вилки | 408-1601215 | 1 | 1 | 35 | |||
| 36 | Кронштейн вилки | 408-1601219 | 1 | 1 | 36 | |||
| 37 | Шпилька кріплення картера | 363130-П29 | 2 | 2 | 37 | |||
| 38 | Картер зчеплення | 412-1601015 | 1 | 1 | 38 | |||
| 39 | Диск 10T | 252136-П29 | 4 | 4 | 39 | |||
| 40 | Гайка | 250773-П29 | 4 | 4 | 40 | |||
| 42 | Гвинт М188-6gх__NT__2__ | 221663-П29 | 2 | 2 | 42 | |||
| 43 | Пружинна зубчаста шайба | 252264-П29 | 2 | 2 | 43 | |||
| 44 | Чохол для вилки, пилозахисний | 412-1601211 | 1 | 1 | 44 | |||
| 45 | Захисний щиток картера | 412-1601040 | 1 | 1 | 45 | |||
| 47 | Болт M6-6gх10 | 201415-П29 | 3 | 3 | 47 | |||
| 48 | Шплінт 2,5х16 | 258024-П | 1 | 1 | 48 |
