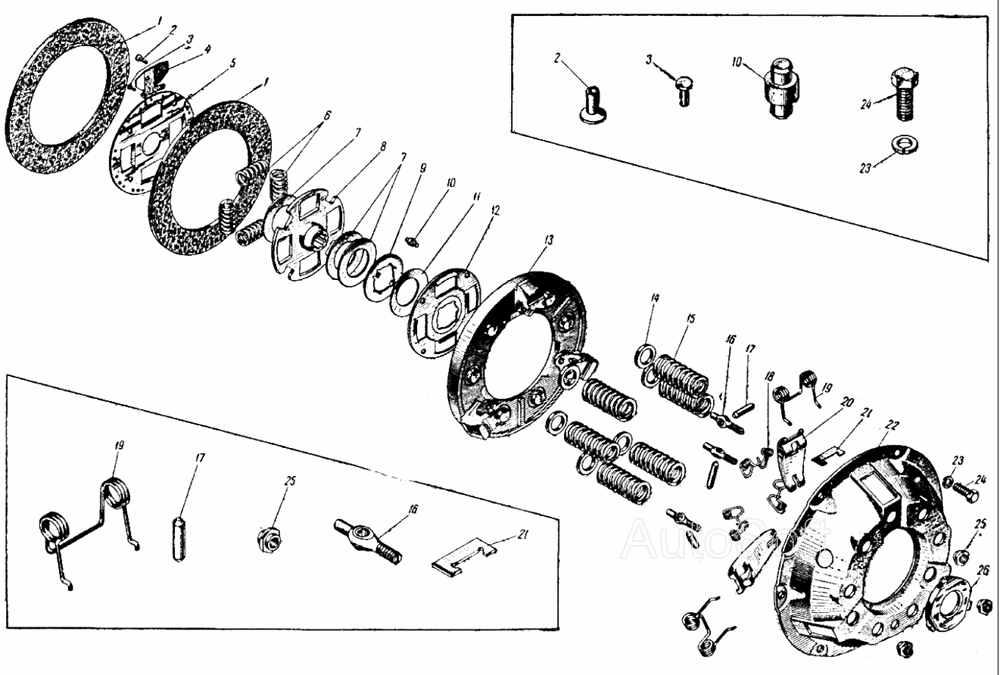

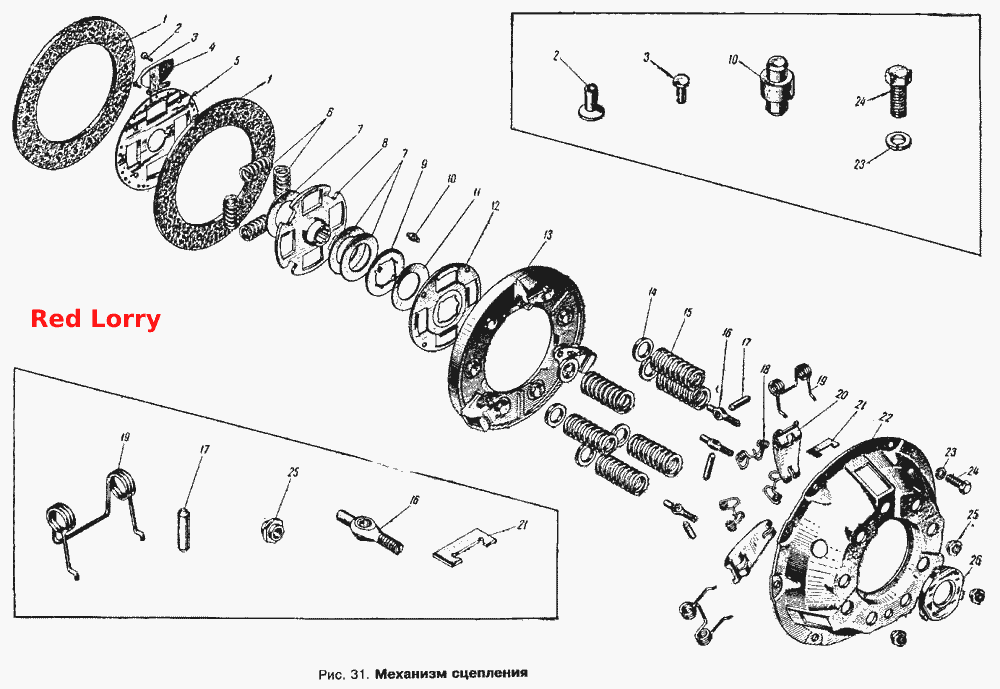

Механізм зчеплення (Частина 1)
100%
Назва деталі
Вилка вимкнення зчеплення з кронштейном і підшипником у зборі
Заводський номер
408-1601175
Кількість на модель
1
№
Назва деталі
Вилка вимкнення зчеплення з підшипником у зборі
Заводський номер
408-1601178
Кількість на модель
1
№
Назва деталі
Ведений диск зчеплення в зборі
Заводський номер
408-1601130
Кількість на модель
1
№
Назва деталі
Ведений диск зчеплення з пластинами у зборі
Заводський номер
408-1601132
Кількість на модель
1
№
Назва деталі
Підшипник вимикання зчеплення у зборі
Заводський номер
408-1601180
Кількість на модель
1
№
Назва деталі
Накладка веденого диска, фрикційна
Заводський номер
408-1601138
Кількість на модель
2
№
1
Назва деталі
Заклепка накладки веденого диска зчеплення, трубчаста
Заводський номер
366024-П
Кількість на модель
20
№
2
Назва деталі
Заклепка накладки веденого диска зчеплення, трубчаста
Заводський номер
ГАЗ-293908-П
Кількість на модель
20
№
2
Назва деталі
Заклепка пластини
Заводський номер
366004-П
Кількість на модель
20
№
3
Назва деталі
Пластина фрикційної накладки диска, пружинна
Заводський номер
408-1601135
Кількість на модель
10
№
4
Назва деталі
Ведений диск зчеплення
Заводський номер
408-1601133
Кількість на модель
1
№
5
Назва деталі
Пружина демпфера веденого диска зчеплення
Заводський номер
408-1601150
Кількість на модель
4
№
6
Назва деталі
Кільце демпфера веденого диска зчеплення, фрикційне
Заводський номер
408-1601169
Кількість на модель
1
№
7
Назва деталі
Кільце демпфера, фрикційне
Заводський номер
408-1601168
Кількість на модель
1
№
7
Назва деталі
Маточина веденого диска зчеплення
Заводський номер
408-1601142
Кількість на модель
1
№
8
Назва деталі
Кільце демпфера веденого диска зчеплення, упорне
Заводський номер
408-1601145
Кількість на модель
1
№
9
Назва деталі
Опорний палець диска
Заводський номер
408-1601158
Кількість на модель
4
№
10
Назва деталі
Кільце демпфера, пружинне
Заводський номер
408-1601167
Кількість на модель
1
№
11
Назва деталі
Пластина демпфера
Заводський номер
408-1601153
Кількість на модель
1
№
12
Назва деталі
Натискний диск
Заводський номер
408-1601093
Кількість на модель
1
№
13
Назва деталі
Ізолююча шайба натискної пружини
Заводський номер
408-1601118
Кількість на модель
6
№
14
Назва деталі
Натискна пружина зчеплення
Заводський номер
408-1601115-А
Кількість на модель
6
№
15
Назва деталі
Пальцевий важіль, регулювальний
Заводський номер
408-1601098
Кількість на модель
3
№
16
Назва деталі
Вісь важеля
Заводський номер
408-1601113
Кількість на модель
3
№
17
Назва деталі
З'єднувальний елемент п'яти та віджимних важелів
Заводський номер
408-1601106
Кількість на модель
3
№
18
Назва деталі
Пружина важеля
Заводський номер
408-1601099
Кількість на модель
3
№
19
Назва деталі
Важіль диска зчеплення, відтискний
Заводський номер
408-1601095
Кількість на модель
3
№
20
Назва деталі
Опорна пластина важеля
Заводський номер
408-1601096
Кількість на модель
3
№
21
Назва деталі
Кожух зчеплення
Заводський номер
408-1601125
Кількість на модель
1
№
22
Назва деталі
Диск 8T
Заводський номер
252135-П29
Кількість на модель
6
№
23
Назва деталі
Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22
Заводський номер
201457-П29
Кількість на модель
6
№
24
Назва деталі
Гайка регулювального пальця
Заводський номер
402-1601102-А
Кількість на модель
3
№
25
Назва деталі
П'ята віджимних важелів
Заводський номер
408-1601104
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вилка вимкнення зчеплення з кронштейном і підшипником у зборі | 408-1601175 | 1 | 1 | |||||
| Вилка вимкнення зчеплення з підшипником у зборі | 408-1601178 | 1 | 1 | |||||
| Ведений диск зчеплення в зборі | 408-1601130 | 1 | 1 | |||||
| Ведений диск зчеплення з пластинами у зборі | 408-1601132 | 1 | 1 | |||||
| Підшипник вимикання зчеплення у зборі | 408-1601180 | 1 | 1 | |||||
| 1 | Накладка веденого диска, фрикційна | 408-1601138 | 2 | 2 | 1 | |||
| 2 | Заклепка накладки веденого диска зчеплення, трубчаста | 366024-П | 20 | 20 | 2 | |||
| 2 | Заклепка накладки веденого диска зчеплення, трубчаста | ГАЗ-293908-П | 20 | 20 | 2 | |||
| 3 | Заклепка пластини | 366004-П | 20 | 20 | 3 | |||
| 4 | Пластина фрикційної накладки диска, пружинна | 408-1601135 | 10 | 10 | 4 | |||
| 5 | Ведений диск зчеплення | 408-1601133 | 1 | 1 | 5 | |||
| 6 | Пружина демпфера веденого диска зчеплення | 408-1601150 | 4 | 4 | 6 | |||
| 7 | Кільце демпфера веденого диска зчеплення, фрикційне | 408-1601169 | 1 | 1 | 7 | |||
| 7 | Кільце демпфера, фрикційне | 408-1601168 | 1 | 1 | 7 | |||
| 8 | Маточина веденого диска зчеплення | 408-1601142 | 1 | 1 | 8 | |||
| 9 | Кільце демпфера веденого диска зчеплення, упорне | 408-1601145 | 1 | 1 | 9 | |||
| 10 | Опорний палець диска | 408-1601158 | 4 | 4 | 10 | |||
| 11 | Кільце демпфера, пружинне | 408-1601167 | 1 | 1 | 11 | |||
| 12 | Пластина демпфера | 408-1601153 | 1 | 1 | 12 | |||
| 13 | Натискний диск | 408-1601093 | 1 | 1 | 13 | |||
| 14 | Ізолююча шайба натискної пружини | 408-1601118 | 6 | 6 | 14 | |||
| 15 | Натискна пружина зчеплення | 408-1601115-А | 6 | 6 | 15 | |||
| 16 | Пальцевий важіль, регулювальний | 408-1601098 | 3 | 3 | 16 | |||
| 17 | Вісь важеля | 408-1601113 | 3 | 3 | 17 | |||
| 18 | З'єднувальний елемент п'яти та віджимних важелів | 408-1601106 | 3 | 3 | 18 | |||
| 19 | Пружина важеля | 408-1601099 | 3 | 3 | 19 | |||
| 20 | Важіль диска зчеплення, відтискний | 408-1601095 | 3 | 3 | 20 | |||
| 21 | Опорна пластина важеля | 408-1601096 | 3 | 3 | 21 | |||
| 22 | Кожух зчеплення | 408-1601125 | 1 | 1 | 22 | |||
| 23 | Диск 8T | 252135-П29 | 6 | 6 | 23 | |||
| 24 | Болт M37.001.123-968-6gx__NT__3__ OST __NT__4__22 | 201457-П29 | 6 | 6 | 24 | |||
| 25 | Гайка регулювального пальця | 402-1601102-А | 3 | 3 | 25 | |||
| 26 | П'ята віджимних важелів | 408-1601104 | 1 | 1 | 26 |
