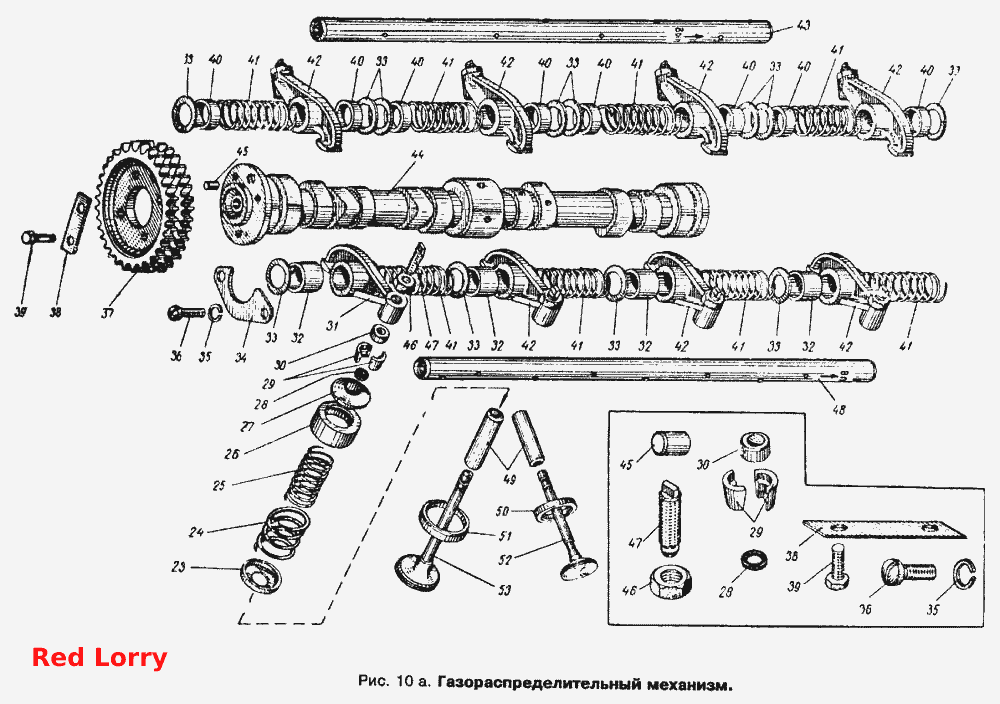

Газорозподільний механізм (Частина 2)
100%
Назва деталі
Розподільний вал у зборі
Заводський номер
412-1006010
Кількість на модель
1
№
Назва деталі
Втулка клапана-направляюча, збільшена на 0,3 мм
Заводський номер
412-1007033-РП
Кількість на модель
8
№
Назва деталі
Заглушка
Заводський номер
367017-П
Кількість на модель
2
№
Назва деталі
Сідло впускного клапана, вставне, збільшене на 0,3 мм
Заводський номер
412-1007082-РП
Кількість на модель
4
№
Назва деталі
Сідло випускного клапана, вставне, збільшене на 0,3 мм
Заводський номер
412-1007080-РП
Кількість на модель
4
№
Назва деталі
Опорна шайба пружини
Заводський номер
408-1007030
Кількість на модель
8
№
23
Назва деталі
Пружина клапана, зовнішня
Заводський номер
408-1007020
Кількість на модель
8
№
24
Назва деталі
Пружина клапана, внутрішня
Заводський номер
408-1007021
Кількість на модель
8
№
25
Назва деталі
Маслозахисний ковпачок клапана
Заводський номер
412-1007014
Кількість на модель
8
№
26
Назва деталі
Тарілка пружини клапана
Заводський номер
412-1007025
Кількість на модель
8
№
27
Назва деталі
Ущільнювальна шайба тарілки
Заводський номер
412-1007027
Кількість на модель
8
№
28
Назва деталі
Сухар клапана
Заводський номер
412-1007028
Кількість на модель
16
№
29
Назва деталі
Наконечник стрижня
Заводський номер
412-1007017
Кількість на модель
8
№
30
Назва деталі
Коромысло клапана
Заводський номер
412-1007146
Кількість на модель
8
№
31
Назва деталі
Велика розпірна втулка коромисла
Заводський номер
412-1007134
Кількість на модель
4
№
32
Назва деталі
Спеціальна плоска шайба
Заводський номер
365156-П
Кількість на модель
12
№
33
Назва деталі
Опорний фланець вала
Заводський номер
412-1006018
Кількість на модель
1
№
34
Назва деталі
Пружинна шайба діаметром 6
Заводський номер
252134-П
Кількість на модель
2
№
35
Назва деталі
Гвинт М206х__NT__2__
Заводський номер
222527-П
Кількість на модель
2
№
36
Назва деталі
Зірочка розподільного вала, ведена
Заводський номер
412-1006020
Кількість на модель
1
№
37
Назва деталі
Пластина кріпильних болтів зірочки
Заводський номер
412-1006023
Кількість на модель
2
№
38
Назва деталі
Болт кріплення веденої зірочки до розподільного вала
Заводський номер
201417-П
Кількість на модель
4
№
39
Назва деталі
Мала розпірна втулка коромисла
Заводський номер
412-1007136
Кількість на модель
8
№
40
Назва деталі
Підтискна пружина коромисла
Заводський номер
407-1007130
Кількість на модель
8
№
41
Назва деталі
Важіль клапана у зборі
Заводський номер
412-1007140
Кількість на модель
8
№
42
Назва деталі
Вісь коромисла випускних клапанів у зборі
Заводський номер
412-1007104
Кількість на модель
1
№
43
Назва деталі
Розподільний вал
Заводський номер
412-1006015
Кількість на модель
1
№
44
Назва деталі
Штифт розподільного вала, установчий
Заводський номер
361890-П
Кількість на модель
1
№
45
Назва деталі
Контргайка М8х1
Заводський номер
362003-П
Кількість на модель
8
№
46
Назва деталі
Регулювальний гвинт коромисла клапана М8х1
Заводський номер
412-1007122
Кількість на модель
8
№
47
Назва деталі
Вал коромисла впускних клапанів у зборі
Заводський номер
412-1007100
Кількість на модель
1
№
48
Назва деталі
Втулка направляючої клапана
Заводський номер
412-1007033
Кількість на модель
8
№
49
Назва деталі
Вставне сідло випускного клапана
Заводський номер
412-1007080
Кількість на модель
4
№
50
Назва деталі
Вставне сідло впускного клапана
Заводський номер
412-1007082
Кількість на модель
4
№
51
Назва деталі
Випускний клапан
Заводський номер
412-1007015
Кількість на модель
4
№
52
Назва деталі
Впускний клапан
Заводський номер
412-1007010
Кількість на модель
4
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Розподільний вал у зборі | 412-1006010 | 1 | 1 | |||||
| Втулка клапана-направляюча, збільшена на 0,3 мм | 412-1007033-РП | 8 | 8 | |||||
| Заглушка | 367017-П | 2 | 2 | |||||
| Сідло впускного клапана, вставне, збільшене на 0,3 мм | 412-1007082-РП | 4 | 4 | |||||
| Сідло випускного клапана, вставне, збільшене на 0,3 мм | 412-1007080-РП | 4 | 4 | |||||
| 23 | Опорна шайба пружини | 408-1007030 | 8 | 8 | 23 | |||
| 24 | Пружина клапана, зовнішня | 408-1007020 | 8 | 8 | 24 | |||
| 25 | Пружина клапана, внутрішня | 408-1007021 | 8 | 8 | 25 | |||
| 26 | Маслозахисний ковпачок клапана | 412-1007014 | 8 | 8 | 26 | |||
| 27 | Тарілка пружини клапана | 412-1007025 | 8 | 8 | 27 | |||
| 28 | Ущільнювальна шайба тарілки | 412-1007027 | 8 | 8 | 28 | |||
| 29 | Сухар клапана | 412-1007028 | 16 | 16 | 29 | |||
| 30 | Наконечник стрижня | 412-1007017 | 8 | 8 | 30 | |||
| 31 | Коромысло клапана | 412-1007146 | 8 | 8 | 31 | |||
| 32 | Велика розпірна втулка коромисла | 412-1007134 | 4 | 4 | 32 | |||
| 33 | Спеціальна плоска шайба | 365156-П | 12 | 12 | 33 | |||
| 34 | Опорний фланець вала | 412-1006018 | 1 | 1 | 34 | |||
| 35 | Пружинна шайба діаметром 6 | 252134-П | 2 | 2 | 35 | |||
| 36 | Гвинт М206х__NT__2__ | 222527-П | 2 | 2 | 36 | |||
| 37 | Зірочка розподільного вала, ведена | 412-1006020 | 1 | 1 | 37 | |||
| 38 | Пластина кріпильних болтів зірочки | 412-1006023 | 2 | 2 | 38 | |||
| 39 | Болт кріплення веденої зірочки до розподільного вала | 201417-П | 4 | 4 | 39 | |||
| 40 | Мала розпірна втулка коромисла | 412-1007136 | 8 | 8 | 40 | |||
| 41 | Підтискна пружина коромисла | 407-1007130 | 8 | 8 | 41 | |||
| 42 | Важіль клапана у зборі | 412-1007140 | 8 | 8 | 42 | |||
| 43 | Вісь коромисла випускних клапанів у зборі | 412-1007104 | 1 | 1 | 43 | |||
| 44 | Розподільний вал | 412-1006015 | 1 | 1 | 44 | |||
| 45 | Штифт розподільного вала, установчий | 361890-П | 1 | 1 | 45 | |||
| 46 | Контргайка М8х1 | 362003-П | 8 | 8 | 46 | |||
| 47 | Регулювальний гвинт коромисла клапана М8х1 | 412-1007122 | 8 | 8 | 47 | |||
| 48 | Вал коромисла впускних клапанів у зборі | 412-1007100 | 1 | 1 | 48 | |||
| 49 | Втулка направляючої клапана | 412-1007033 | 8 | 8 | 49 | |||
| 50 | Вставне сідло випускного клапана | 412-1007080 | 4 | 4 | 50 | |||
| 51 | Вставне сідло впускного клапана | 412-1007082 | 4 | 4 | 51 | |||
| 52 | Випускний клапан | 412-1007015 | 4 | 4 | 52 | |||
| 53 | Впускний клапан | 412-1007010 | 4 | 4 | 53 |
