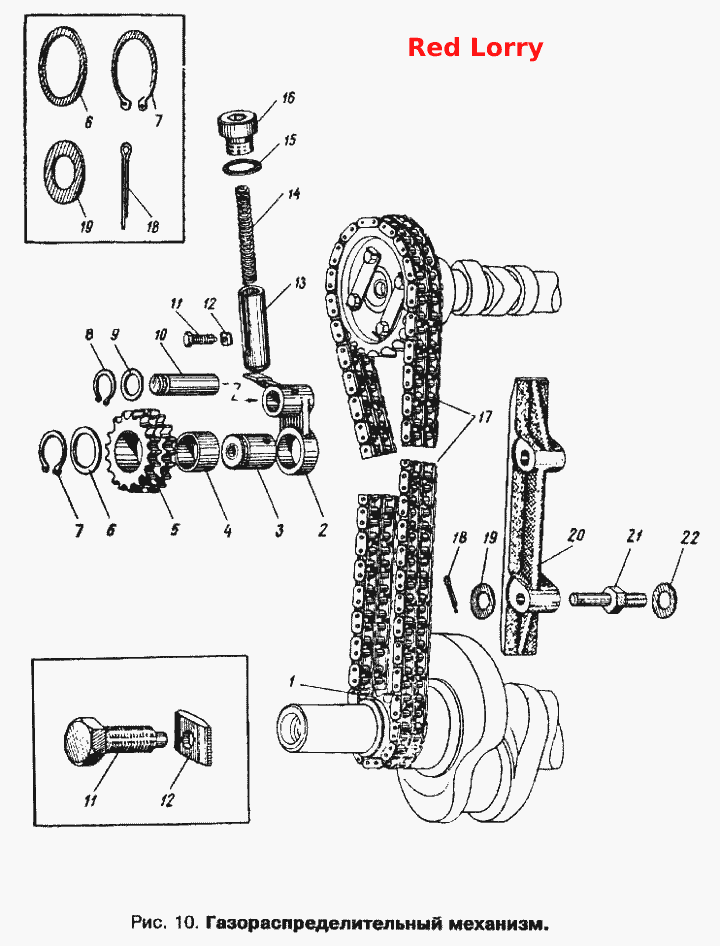

Газорозподільний механізм (Частина 1)
100%
Назва деталі
Встановлення (п'ята) плунжера натяжного пристрою
Заводський номер
412-1006068
Кількість на модель
1
№
Назва деталі
Заглушка важеля
Заводський номер
412-1006057
Кількість на модель
1
№
Назва деталі
Зірочка натяжного пристрою з втулкою у зборі
Заводський номер
412-1006045
Кількість на модель
1
№
Назва деталі
Плунжер натяжного пристрою
Заводський номер
412-1006066
Кількість на модель
1
№
Назва деталі
Важіль натяжного пристрою з віссю та заглушками у зборі
Заводський номер
412-1006051
Кількість на модель
1
№
Назва деталі
Важіль натяжного механізму у зборі із зірочкою
Заводський номер
412-1006050
Кількість на модель
1
№
Назва деталі
Зірочка колінчастого вала, розподільна
Заводський номер
412-1005030
Кількість на модель
1
№
1
Назва деталі
Важіль натяжного пристрою
Заводський номер
412-1006052
Кількість на модель
1
№
2
Назва деталі
Ось зірочки
Заводський номер
412-1006053
Кількість на модель
1
№
3
Назва деталі
Втулка зірочки
Заводський номер
412-1006047
Кількість на модель
1
№
4
Назва деталі
Зірочка натяжного пристрою
Заводський номер
412-1006046
Кількість на модель
1
№
5
Назва деталі
Спеціальна плоска шайба
Заводський номер
365143-П
Кількість на модель
1
№
6
Назва деталі
Пружинне упорне кільце
Заводський номер
366561-П
Кількість на модель
1
№
7
Назва деталі
Пружинне упорне кільце
Заводський номер
366560-П
Кількість на модель
1
№
8
Назва деталі
Спеціальна плоска шайба
Заводський номер
365144-П
Кількість на модель
1
№
9
Назва деталі
Вісь важеля
Заводський номер
412-1006056
Кількість на модель
1
№
10
Назва деталі
Стопорний болт
Заводський номер
360129-П29
Кількість на модель
1
№
11
Назва деталі
Притискна пластина плунжера натяжного пристрою
Заводський номер
412-1006075
Кількість на модель
1
№
12
Назва деталі
Плунжер натяжного пристрою з вставкою у зборі
Заводський номер
412-1006064
Кількість на модель
1
№
13
Назва деталі
Пружина натяжного механізму
Заводський номер
412-1006070
Кількість на модель
1
№
14
Назва деталі
Спеціальна плоска шайба
Заводський номер
365145-П
Кількість на модель
1
№
15
Назва деталі
Заглушка
Заводський номер
367102-П29
Кількість на модель
1
№
16
Назва деталі
Ланцюг приводу розподільного вала у зборі
Заводський номер
412-1006040
Кількість на модель
1
№
17
Назва деталі
Шплінт 2х10
Заводський номер
258011-П
Кількість на модель
2
№
18
Назва деталі
Диск
Заводський номер
252004-П
Кількість на модель
2
№
19
Назва деталі
Стабілізатор ланцюга
Заводський номер
412-1006078
Кількість на модель
1
№
20
Назва деталі
Вісь гальма ланцюга
Заводський номер
412-1006080
Кількість на модель
2
№
21
Назва деталі
Диск
Заводський номер
365142-П
Кількість на модель
2
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення (п'ята) плунжера натяжного пристрою | 412-1006068 | 1 | 1 | |||||
| Заглушка важеля | 412-1006057 | 1 | 1 | |||||
| Зірочка натяжного пристрою з втулкою у зборі | 412-1006045 | 1 | 1 | |||||
| Плунжер натяжного пристрою | 412-1006066 | 1 | 1 | |||||
| Важіль натяжного пристрою з віссю та заглушками у зборі | 412-1006051 | 1 | 1 | |||||
| Важіль натяжного механізму у зборі із зірочкою | 412-1006050 | 1 | 1 | |||||
| 1 | Зірочка колінчастого вала, розподільна | 412-1005030 | 1 | 1 | 1 | |||
| 2 | Важіль натяжного пристрою | 412-1006052 | 1 | 1 | 2 | |||
| 3 | Ось зірочки | 412-1006053 | 1 | 1 | 3 | |||
| 4 | Втулка зірочки | 412-1006047 | 1 | 1 | 4 | |||
| 5 | Зірочка натяжного пристрою | 412-1006046 | 1 | 1 | 5 | |||
| 6 | Спеціальна плоска шайба | 365143-П | 1 | 1 | 6 | |||
| 7 | Пружинне упорне кільце | 366561-П | 1 | 1 | 7 | |||
| 8 | Пружинне упорне кільце | 366560-П | 1 | 1 | 8 | |||
| 9 | Спеціальна плоска шайба | 365144-П | 1 | 1 | 9 | |||
| 10 | Вісь важеля | 412-1006056 | 1 | 1 | 10 | |||
| 11 | Стопорний болт | 360129-П29 | 1 | 1 | 11 | |||
| 12 | Притискна пластина плунжера натяжного пристрою | 412-1006075 | 1 | 1 | 12 | |||
| 13 | Плунжер натяжного пристрою з вставкою у зборі | 412-1006064 | 1 | 1 | 13 | |||
| 14 | Пружина натяжного механізму | 412-1006070 | 1 | 1 | 14 | |||
| 15 | Спеціальна плоска шайба | 365145-П | 1 | 1 | 15 | |||
| 16 | Заглушка | 367102-П29 | 1 | 1 | 16 | |||
| 17 | Ланцюг приводу розподільного вала у зборі | 412-1006040 | 1 | 1 | 17 | |||
| 18 | Шплінт 2х10 | 258011-П | 2 | 2 | 18 | |||
| 19 | Диск | 252004-П | 2 | 2 | 19 | |||
| 20 | Стабілізатор ланцюга | 412-1006078 | 1 | 1 | 20 | |||
| 21 | Вісь гальма ланцюга | 412-1006080 | 2 | 2 | 21 | |||
| 22 | Диск | 365142-П | 2 | 2 | 22 |
