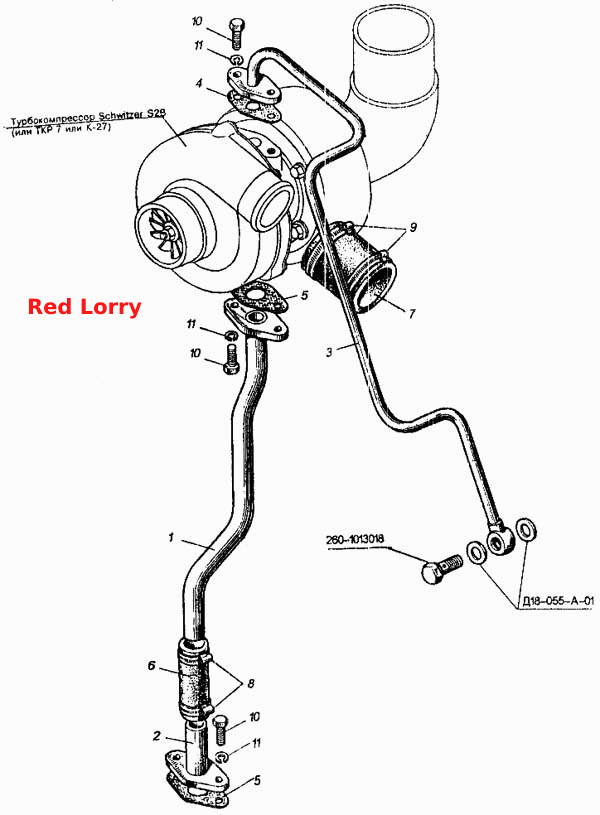

Маслопроводи турбокомпресора
100%
Назва деталі
Болтовий патрубок
Заводський номер
260-1013018
Кількість на модель
№
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
№
Назва деталі
Зливна трубка
Заводський номер
260-1118010
Кількість на модель
1
№
1
Назва деталі
Трубка
Заводський номер
260-1118015
Кількість на модель
1
№
2
Назва деталі
Підвідна трубка
Заводський номер
260-1118030-Б
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
245-1118016
Кількість на модель
1
№
4
Назва деталі
Прокладка
Заводський номер
245-1118034-Б
Кількість на модель
2
№
5
Назва деталі
Рукав
Заводський номер
20х29-1,6
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
50х61,5-16
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
ХЧП10-019
Кількість на модель
2
№
8
Назва деталі
Стяжний хомут
Заводський номер
ХЧП10-02.019
Кількість на модель
2
№
9
Назва деталі
гвинт
Заводський номер
М8-6gх20.88.35.019
Кількість на модель
6
№
10
Назва деталі
Пружинна шайба
Заводський номер
8.65Г.019
Кількість на модель
6
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Болтовий патрубок | 260-1013018 | |||||||
| Кільце ущільнювальне | Д18-055-А-01 | |||||||
| 1 | Зливна трубка | 260-1118010 | 1 | 1 | 1 | |||
| 2 | Трубка | 260-1118015 | 1 | 1 | 2 | |||
| 3 | Підвідна трубка | 260-1118030-Б | 1 | 1 | 3 | |||
| 4 | Прокладка | 245-1118016 | 1 | 1 | 4 | |||
| 5 | Прокладка | 245-1118034-Б | 2 | 2 | 5 | |||
| 6 | Рукав | 20х29-1,6 | 1 | 1 | 6 | |||
| 7 | Рукав | 50х61,5-16 | 1 | 1 | 7 | |||
| 8 | Хомут | ХЧП10-019 | 2 | 2 | 8 | |||
| 9 | Стяжний хомут | ХЧП10-02.019 | 2 | 2 | 9 | |||
| 10 | гвинт | М8-6gх20.88.35.019 | 6 | 6 | 10 | |||
| 11 | Пружинна шайба | 8.65Г.019 | 6 | 6 | 11 |
