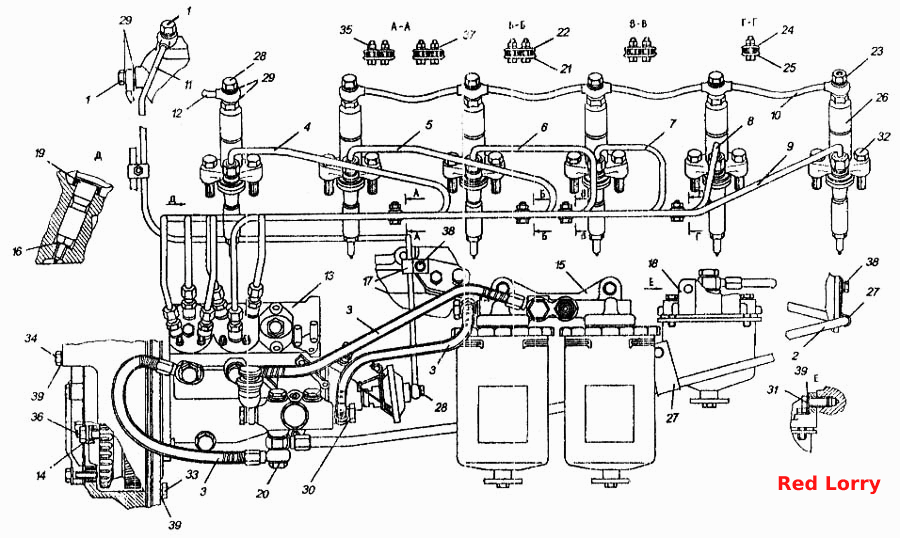

Паливні трубопроводи та монтаж паливної апаратури
100%
Назва деталі
Паливний насос з АТОВМ
Заводський номер
260-1111015-02
Кількість на модель
1
№
Назва деталі
Болтовий патрубок
Заводський номер
260-1104121
Кількість на модель
2
№
1
Назва деталі
Трубка підведення палива
Заводський номер
260-1104160
Кількість на модель
1
№
2
Назва деталі
Трубка паливна низького тиску
Заводський номер
260-1104160-Б1
Кількість на модель
3
№
3
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-01
Кількість на модель
1
№
4
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-02
Кількість на модель
1
№
5
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-03
Кількість на модель
1
№
6
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-04
Кількість на модель
1
№
7
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-05
Кількість на модель
1
№
8
Назва деталі
Циліндр паливної магістралі
Заводський номер
260-1104300-Б1-06
Кількість на модель
1
№
9
Назва деталі
Паливопровід дренажний
Заводський номер
260-1104320
Кількість на модель
1
№
10
Назва деталі
ТРУБКА ПНЕВМОКОРЕКТОРА
Заводський номер
260-1104340-Б1
Кількість на модель
1
№
11
Назва деталі
Перепускна трубка
Заводський номер
260-1104350
Кількість на модель
1
№
12
Назва деталі
Паливний насос з АМОВТ
Заводський номер
260-1111015-01
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
260-1111208
Кількість на модель
3
№
14
Назва деталі
Фільтр паливний тонкого очищення
Заводський номер
260-1117110
Кількість на модель
1
№
15
Назва деталі
Прокладка- екран
Заводський номер
245-1111020
Кількість на модель
6
№
16
Назва деталі
Хомутик
Заводський номер
245-1111104
Кількість на модель
1
№
17
Назва деталі
Фільтр паливний грубого очищення
Заводський номер
240-1105010
Кількість на модель
1
№
18
Назва деталі
Захисне кільце
Заводський номер
240-111036-Б
Кількість на модель
6
№
19
Назва деталі
Болт поворотного косинця
Заводський номер
240-1111103-А
Кількість на модель
1
№
20
Назва деталі
Колодка
Заводський номер
240-1111105
Кількість на модель
4
№
21
Назва деталі
Колодка
Заводський номер
240-1111106
Кількість на модель
4
№
22
Назва деталі
Штуцер
Заводський номер
240-1111112
Кількість на модель
1
№
23
Назва деталі
Колодка
Заводський номер
240-1111114
Кількість на модель
2
№
24
Назва деталі
Колодка
Заводський номер
240-1111130
Кількість на модель
2
№
25
Назва деталі
Форсунка ФДМ-__NT__0__
Заводський номер
17.1112010
Кількість на модель
6
№
26
Назва деталі
Хомутик
Заводський номер
50-1111101-52
Кількість на модель
2
№
27
Назва деталі
гвинт
Заводський номер
36-1104787
Кількість на модель
6
№
28
Назва деталі
Прокладка
Заводський номер
36-1104788-01
Кількість на модель
18
№
29
Назва деталі
Кільце ущільнювальне
Заводський номер
Д18-055-А-01
Кількість на модель
9
№
30
Назва деталі
гвинт
Заводський номер
М10-6gх25.88.35.019
Кількість на модель
2
№
31
Назва деталі
гвинт
Заводський номер
М10-6gх35.88.35.019
Кількість на модель
12
№
32
Назва деталі
гвинт
Заводський номер
М10-6gх40.88.35.019
Кількість на модель
2
№
33
Назва деталі
Болт
Заводський номер
М10-6gх120.88.35.019
Кількість на модель
2
№
34
Назва деталі
Гайка
Заводський номер
М6-6Н.6.019
Кількість на модель
10
№
35
Назва деталі
Горіх
Заводський номер
М10-6Н.12.40Х.019
Кількість на модель
3
№
36
Назва деталі
Шайба ГОСТ б402-70
Заводський номер
6.65Г.019
Кількість на модель
10
№
37
Назва деталі
Шайба ГОСТ
Заводський номер
8.01.08кп.019
Кількість на модель
2
№
38
Назва деталі
Шайба ГОСТ
Заводський номер
10.65Г.019
Кількість на модель
6
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний насос з АТОВМ | 260-1111015-02 | 1 | 1 | |||||
| 1 | Болтовий патрубок | 260-1104121 | 2 | 2 | 1 | |||
| 2 | Трубка підведення палива | 260-1104160 | 1 | 1 | 2 | |||
| 3 | Трубка паливна низького тиску | 260-1104160-Б1 | 3 | 3 | 3 | |||
| 4 | Циліндр паливної магістралі | 260-1104300-Б1-01 | 1 | 1 | 4 | |||
| 5 | Циліндр паливної магістралі | 260-1104300-Б1-02 | 1 | 1 | 5 | |||
| 6 | Циліндр паливної магістралі | 260-1104300-Б1-03 | 1 | 1 | 6 | |||
| 7 | Циліндр паливної магістралі | 260-1104300-Б1-04 | 1 | 1 | 7 | |||
| 8 | Циліндр паливної магістралі | 260-1104300-Б1-05 | 1 | 1 | 8 | |||
| 9 | Циліндр паливної магістралі | 260-1104300-Б1-06 | 1 | 1 | 9 | |||
| 10 | Паливопровід дренажний | 260-1104320 | 1 | 1 | 10 | |||
| 11 | ТРУБКА ПНЕВМОКОРЕКТОРА | 260-1104340-Б1 | 1 | 1 | 11 | |||
| 12 | Перепускна трубка | 260-1104350 | 1 | 1 | 12 | |||
| 13 | Паливний насос з АМОВТ | 260-1111015-01 | 1 | 1 | 13 | |||
| 14 | Шайба | 260-1111208 | 3 | 3 | 14 | |||
| 15 | Фільтр паливний тонкого очищення | 260-1117110 | 1 | 1 | 15 | |||
| 16 | Прокладка- екран | 245-1111020 | 6 | 6 | 16 | |||
| 17 | Хомутик | 245-1111104 | 1 | 1 | 17 | |||
| 18 | Фільтр паливний грубого очищення | 240-1105010 | 1 | 1 | 18 | |||
| 19 | Захисне кільце | 240-111036-Б | 6 | 6 | 19 | |||
| 20 | Болт поворотного косинця | 240-1111103-А | 1 | 1 | 20 | |||
| 21 | Колодка | 240-1111105 | 4 | 4 | 21 | |||
| 22 | Колодка | 240-1111106 | 4 | 4 | 22 | |||
| 23 | Штуцер | 240-1111112 | 1 | 1 | 23 | |||
| 24 | Колодка | 240-1111114 | 2 | 2 | 24 | |||
| 25 | Колодка | 240-1111130 | 2 | 2 | 25 | |||
| 26 | Форсунка ФДМ-__NT__0__ | 17.1112010 | 6 | 6 | 26 | |||
| 27 | Хомутик | 50-1111101-52 | 2 | 2 | 27 | |||
| 28 | гвинт | 36-1104787 | 6 | 6 | 28 | |||
| 29 | Прокладка | 36-1104788-01 | 18 | 18 | 29 | |||
| 30 | Кільце ущільнювальне | Д18-055-А-01 | 9 | 9 | 30 | |||
| 31 | гвинт | М10-6gх25.88.35.019 | 2 | 2 | 31 | |||
| 32 | гвинт | М10-6gх35.88.35.019 | 12 | 12 | 32 | |||
| 33 | гвинт | М10-6gх40.88.35.019 | 2 | 2 | 33 | |||
| 34 | Болт | М10-6gх120.88.35.019 | 2 | 2 | 34 | |||
| 35 | Гайка | М6-6Н.6.019 | 10 | 10 | 35 | |||
| 36 | Горіх | М10-6Н.12.40Х.019 | 3 | 3 | 36 | |||
| 37 | Шайба ГОСТ б402-70 | 6.65Г.019 | 10 | 10 | 37 | |||
| 38 | Шайба ГОСТ | 8.01.08кп.019 | 2 | 2 | 38 | |||
| 39 | Шайба ГОСТ | 10.65Г.019 | 6 | 6 | 39 |
