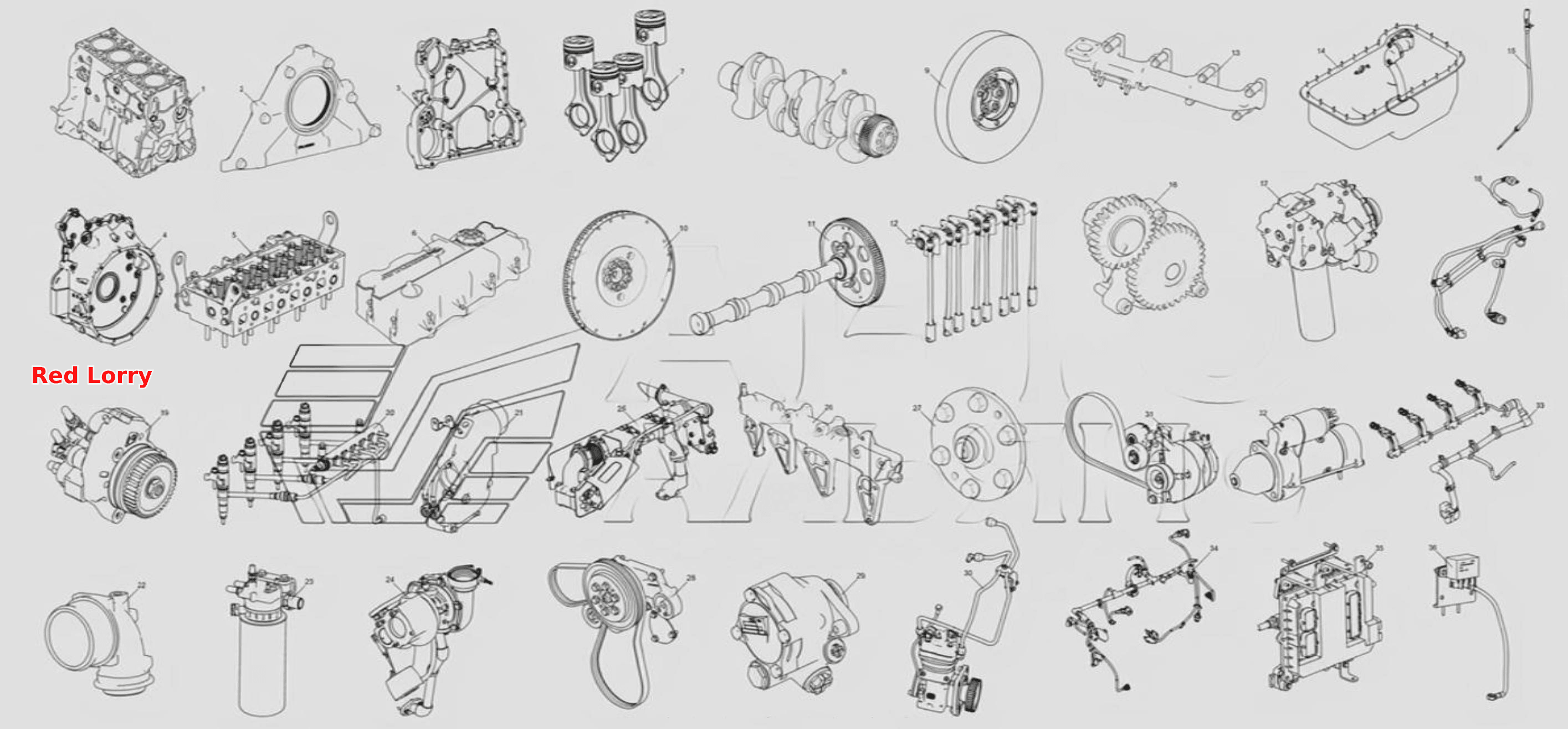

Схема розбиття двигуна ЯМЗ-5341-10 на складальні одиниці

Назва деталі

Блок циліндрів

Заводський номер

5340.1002010-10

Кількість на модель

№

1

Назва деталі

Встановлення передньої кришки БЦ

Заводський номер

5340.1002249

Кількість на модель

№

2

Назва деталі

__NT__0__ Встановлення корпусу шестерень

Заводський номер

5340.1002299-10

Кількість на модель

№

3

Назва деталі

Установка картера маховика

Заводський номер

5340.1002309-10

Кількість на модель

№

4

Назва деталі

__NT__0__ Встановлення головки циліндрів

Заводський номер

5340.1003005-10

Кількість на модель

№

5

Назва деталі

__NT__0__ Встановлення кришки головки циліндрів

Заводський номер

5340.1003250-10

Кількість на модель

№

6

Назва деталі

__NT__0__ Монтаж поршневої групи

Заводський номер

5340.1004007

Кількість на модель

№

7

Назва деталі

Встановлення колінчастого вала

Заводський номер

5340.1005005

Кількість на модель

№

8

Назва деталі

__NT__0__ Встановлення демпфера колінчастого вала

Заводський номер

536.1005050

Кількість на модель

№

9

Назва деталі

__NT__1____NT__0__ Установка маховика

Заводський номер

5340.1005114

Кількість на модель

№

10

Назва деталі

__NT__0__ Встановлення розподільного вала

Заводський номер

5340.1006005

Кількість на модель

№

11

Назва деталі

__NT__0__ Встановлення приводу клапанів

Заводський номер

5340.1007005

Кількість на модель

№

12

Назва деталі

__NT__0__ Монтаж випускного колектора

Заводський номер

5340.1008005

Кількість на модель

№

13

Назва деталі

Встановлення масляного картера

Заводський номер

5341.1009005

Кількість на модель

№

14

Назва деталі

Встановлення індикатора рівня масла

Заводський номер

5342.1009045

Кількість на модель

№

15

Назва деталі

Встановлення масляного насоса

Заводський номер

5340.1011005

Кількість на модель

№

16

Назва деталі

__NT__0__ Встановлення сервісного модуля

Заводський номер

5340.1013005-10

Кількість на модель

№

17

Назва деталі

Монтаж паливних трубопроводів

Заводський номер

5340.1104005

Кількість на модель

№

18

Назва деталі

__NT__1____NT__0__ Встановлення ТНВД

Заводський номер

5340.1111005

Кількість на модель

№

19

Назва деталі

Встановлення форсунок

Заводський номер

5340.1112005

Кількість на модель

№

20

Назва деталі

__NT__0__ Монтаж впускного тракту

Заводський номер

5347.1115005

Кількість на модель

№

21

Назва деталі

Встановлення відвідного патрубка __NT__0__

Заводський номер

5340.1115007

Кількість на модель

№

22

Назва деталі

Встановлення ФТОТ

Заводський номер

5340.1117005-20

Кількість на модель

№

23

Назва деталі

Встановлення ТКР

Заводський номер

5340.1118005

Кількість на модель

№

24

Назва деталі

Встановлення системи рециркуляції відпрацьованих газів

Заводський номер

5340.1213005

Кількість на модель

№

25

Назва деталі

__NT__0__ Монтаж розподільної труби

Заводський номер

5340.1303005-10

Кількість на модель

№

26

Назва деталі

__NT__0__ Встановлення приводу вентилятора

Заводський номер

5342.1308007

Кількість на модель

№

27

Назва деталі

__NT__0__ Встановлення приводу вентилятора

Заводський номер

5343.1308007-10

Кількість на модель

№

28

Назва деталі

Встановлення насоса ГУР

Заводський номер

5342.3407005

Кількість на модель

№

29

Назва деталі

__NT__0__ Монтаж компресора пневматичного гальма

Заводський номер

5342.3509005-10

Кількість на модель

№

30

Назва деталі

Встановлення приводу генератора

Заводський номер

5340.3701001

Кількість на модель

№

31

Назва деталі

Встановлення стартера

Заводський номер

5340.3708005

Кількість на модель

№

32

Назва деталі

__NT__0__ Встановлення джгута форсунок

Заводський номер

5340.3724005

Кількість на модель

№

33

Назва деталі

__NT__0__ Встановлення джгута датчиків

Заводський номер

5340.3724011

Кількість на модель

№

34

Назва деталі

__NT__0__ Встановлення електронного блоку керування

Заводський номер

5340.3763005

Кількість на модель

№

35

Назва деталі

__NT__0__ Встановлення реле підігрівача

Заводський номер

5340.3770005

Кількість на модель

№

36
