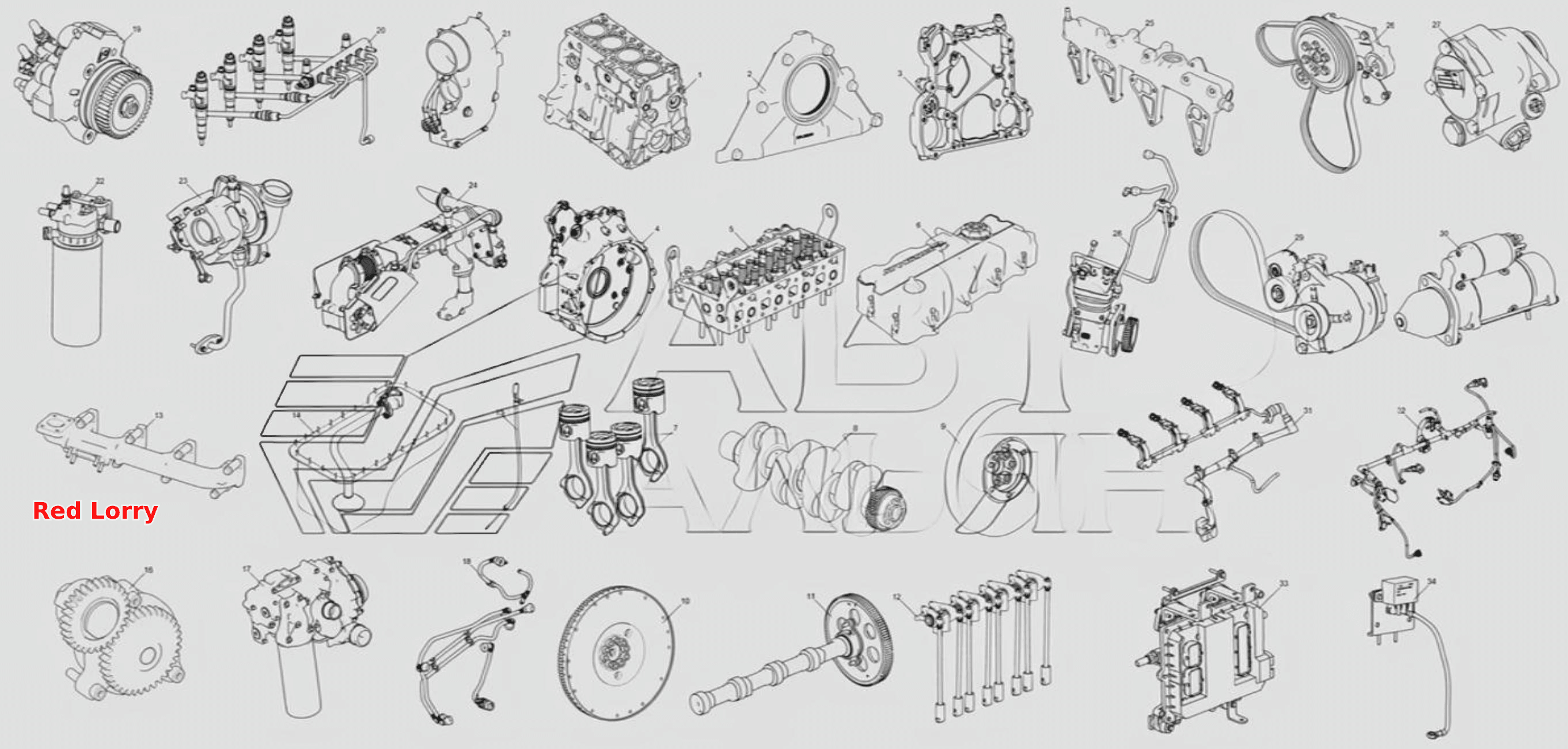

Схема поділу двигунів ЯМЗ-5342, ЯМЗ-5344 на складальні одиниці
100%
Назва деталі
Блок циліндрів
Заводський номер
5340.1002010-10
Кількість на модель
№
1
Назва деталі
Встановлення передньої кришки БЦ
Заводський номер
5340.1002249
Кількість на модель
№
2
Назва деталі
__NT__0__ Встановлення корпусу шестерень
Заводський номер
5340.1002299-10
Кількість на модель
№
3
Назва деталі
Установка картера маховика
Заводський номер
5340.1002309-10
Кількість на модель
№
4
Назва деталі
__NT__0__ Встановлення головки циліндрів
Заводський номер
5340.1003005-10
Кількість на модель
№
5
Назва деталі
__NT__0__ Встановлення кришки головки циліндрів
Заводський номер
5340.1003250-10
Кількість на модель
№
6
Назва деталі
__NT__0__ Монтаж поршневої групи
Заводський номер
5340.1004007
Кількість на модель
№
7
Назва деталі
Встановлення колінчастого вала
Заводський номер
5340.1005005
Кількість на модель
№
8
Назва деталі
__NT__0__ Встановлення демпфера колінчастого вала
Заводський номер
536.1005050
Кількість на модель
№
9
Назва деталі
__NT__1____NT__0__ Установка маховика
Заводський номер
5340.1005114
Кількість на модель
№
10
Назва деталі
__NT__0__ Встановлення розподільного вала
Заводський номер
5340.1006005
Кількість на модель
№
11
Назва деталі
__NT__0__ Встановлення приводу клапанів
Заводський номер
5340.1007005
Кількість на модель
№
12
Назва деталі
__NT__0__ Монтаж випускного колектора
Заводський номер
5340.1008005
Кількість на модель
№
13
Назва деталі
Встановлення масляного картера
Заводський номер
5342.1009005
Кількість на модель
№
14
Назва деталі
Встановлення індикатора рівня масла
Заводський номер
5342.1009045
Кількість на модель
№
15
Назва деталі
Встановлення масляного насоса
Заводський номер
5340.1011005
Кількість на модель
№
16
Назва деталі
__NT__0__ Встановлення сервісного модуля
Заводський номер
5342.1013005
Кількість на модель
№
17
Назва деталі
Монтаж паливних трубопроводів
Заводський номер
5340.1104005
Кількість на модель
№
18
Назва деталі
__NT__1____NT__0__ Встановлення ТНВД
Заводський номер
5340.1111005
Кількість на модель
№
19
Назва деталі
Встановлення форсунок
Заводський номер
5340.1112005
Кількість на модель
№
20
Назва деталі
__NT__0__ Монтаж впускного тракту
Заводський номер
5342.1115005
Кількість на модель
№
21
Назва деталі
Встановлення ФТОТ
Заводський номер
5340.1117005-20
Кількість на модель
№
22
Назва деталі
Встановлення ТКР
Заводський номер
5344.1118005
Кількість на модель
№
23
Назва деталі
Встановлення системи рециркуляції відпрацьованих газів
Заводський номер
5340.1213005
Кількість на модель
№
24
Назва деталі
__NT__0__ Монтаж розподільної труби
Заводський номер
5340.1303005-10
Кількість на модель
№
25
Назва деталі
__NT__0__ Встановлення приводу вентилятора
Заводський номер
5343.1308007-10
Кількість на модель
№
26
Назва деталі
Встановлення насоса ГУР
Заводський номер
5342.3407005
Кількість на модель
№
27
Назва деталі
__NT__0__ Монтаж компресора пневматичного гальма
Заводський номер
5342.3509005-10
Кількість на модель
№
28
Назва деталі
Встановлення приводу генератора
Заводський номер
5340.3701001
Кількість на модель
№
29
Назва деталі
Встановлення стартера
Заводський номер
5340.3708005
Кількість на модель
№
30
Назва деталі
__NT__0__ Встановлення джгута форсунок
Заводський номер
5340.3724005
Кількість на модель
№
31
Назва деталі
__NT__0__ Встановлення джгута датчиків
Заводський номер
5340.3724011
Кількість на модель
№
32
Назва деталі
__NT__0__ Встановлення електронного блоку керування
Заводський номер
5340.3763005
Кількість на модель
№
33
Назва деталі
__NT__0__ Встановлення реле підігрівача
Заводський номер
5340.3770005
Кількість на модель
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Блок циліндрів | 5340.1002010-10 | 1 | |||||
| 2 | Встановлення передньої кришки БЦ | 5340.1002249 | 2 | |||||
| 3 | __NT__0__ Встановлення корпусу шестерень | 5340.1002299-10 | 3 | |||||
| 4 | Установка картера маховика | 5340.1002309-10 | 4 | |||||
| 5 | __NT__0__ Встановлення головки циліндрів | 5340.1003005-10 | 5 | |||||
| 6 | __NT__0__ Встановлення кришки головки циліндрів | 5340.1003250-10 | 6 | |||||
| 7 | __NT__0__ Монтаж поршневої групи | 5340.1004007 | 7 | |||||
| 8 | Встановлення колінчастого вала | 5340.1005005 | 8 | |||||
| 9 | __NT__0__ Встановлення демпфера колінчастого вала | 536.1005050 | 9 | |||||
| 10 | __NT__1____NT__0__ Установка маховика | 5340.1005114 | 10 | |||||
| 11 | __NT__0__ Встановлення розподільного вала | 5340.1006005 | 11 | |||||
| 12 | __NT__0__ Встановлення приводу клапанів | 5340.1007005 | 12 | |||||
| 13 | __NT__0__ Монтаж випускного колектора | 5340.1008005 | 13 | |||||
| 14 | Встановлення масляного картера | 5342.1009005 | 14 | |||||
| 15 | Встановлення індикатора рівня масла | 5342.1009045 | 15 | |||||
| 16 | Встановлення масляного насоса | 5340.1011005 | 16 | |||||
| 17 | __NT__0__ Встановлення сервісного модуля | 5342.1013005 | 17 | |||||
| 18 | Монтаж паливних трубопроводів | 5340.1104005 | 18 | |||||
| 19 | __NT__1____NT__0__ Встановлення ТНВД | 5340.1111005 | 19 | |||||
| 20 | Встановлення форсунок | 5340.1112005 | 20 | |||||
| 21 | __NT__0__ Монтаж впускного тракту | 5342.1115005 | 21 | |||||
| 22 | Встановлення ФТОТ | 5340.1117005-20 | 22 | |||||
| 23 | Встановлення ТКР | 5344.1118005 | 23 | |||||
| 24 | Встановлення системи рециркуляції відпрацьованих газів | 5340.1213005 | 24 | |||||
| 25 | __NT__0__ Монтаж розподільної труби | 5340.1303005-10 | 25 | |||||
| 26 | __NT__0__ Встановлення приводу вентилятора | 5343.1308007-10 | 26 | |||||
| 27 | Встановлення насоса ГУР | 5342.3407005 | 27 | |||||
| 28 | __NT__0__ Монтаж компресора пневматичного гальма | 5342.3509005-10 | 28 | |||||
| 29 | Встановлення приводу генератора | 5340.3701001 | 29 | |||||
| 30 | Встановлення стартера | 5340.3708005 | 30 | |||||
| 31 | __NT__0__ Встановлення джгута форсунок | 5340.3724005 | 31 | |||||
| 32 | __NT__0__ Встановлення джгута датчиків | 5340.3724011 | 32 | |||||
| 33 | __NT__0__ Встановлення електронного блоку керування | 5340.3763005 | 33 | |||||
| 34 | __NT__0__ Встановлення реле підігрівача | 5340.3770005 | 34 |
