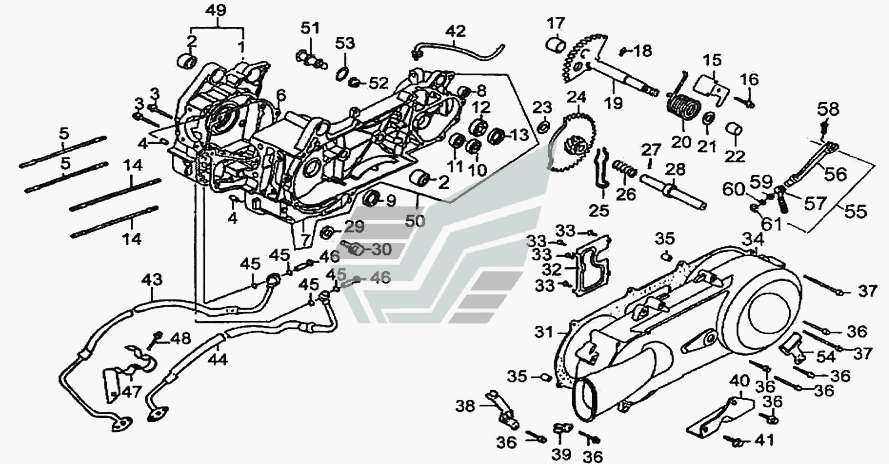

Картер
100%
Назва деталі
Права половина картера
Заводський номер
11110
Кількість на модель
1
№
1
Назва деталі
Сайлент-блок у зборі
Заводський номер
11120
Кількість на модель
2
№
2
Назва деталі
гвинт
Заводський номер
GB/T16674
Кількість на модель
2
№
3
Назва деталі
Штифт
Заводський номер
11318
Кількість на модель
2
№
4
Назва деталі
Шпилька цилиндра А М7х168
Заводський номер
12342
Кількість на модель
2
№
5
Назва деталі
Прокладка картера
Заводський номер
11119
Кількість на модель
1
№
6
Назва деталі
Картер, лівий
Заводський номер
11210
Кількість на модель
1
№
7
Назва деталі
Нижня втулка заднього амортизатора
Заводський номер
11220
Кількість на модель
1
№
8
Назва деталі
Лівий сальник колінчастого вала
Заводський номер
13190
Кількість на модель
1
№
9
Назва деталі
Підшипник
Заводський номер
GB/T276
Кількість на модель
1
№
10
Назва деталі
Ведучий ущільнювач 17х30х6
Заводський номер
23580
Кількість на модель
1
№
13
Назва деталі
Шпилька циліндра В
Заводський номер
12343
Кількість на модель
2
№
14
Назва деталі
Стопор
Заводський номер
27133
Кількість на модель
1
№
15
Назва деталі
Вкладка 12х16х12
Заводський номер
27146
Кількість на модель
1
№
17
Назва деталі
Палець 4 5,__NT__2__
Заводський номер
27149
Кількість на модель
1
№
18
Назва деталі
Вал кікстартера в зборі
Заводський номер
27110
Кількість на модель
1
№
19
Назва деталі
Поворотна пружина
Заводський номер
27118
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
27114
Кількість на модель
1
№
21
Назва деталі
Втулка
Заводський номер
27147
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
27224
Кількість на модель
1
№
23
Назва деталі
Збірний редуктор
Заводський номер
27220
Кількість на модель
1
№
24
Назва деталі
Гальмівна пружина
Заводський номер
27241
Кількість на модель
1
№
25
Назва деталі
Ведуча пружина
Заводський номер
27242
Кількість на модель
1
№
26
Назва деталі
Ролик діаметром 3х8,5
Заводський номер
GB/T119
Кількість на модель
1
№
27
Назва деталі
Вал шестерни холостого хода
Заводський номер
27211
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
11213
Кількість на модель
1
№
29
Назва деталі
Прокладка лівої кришки картера
Заводський номер
11419/1Р57QMJ
Кількість на модель
1
№
31
Назва деталі
Направляюча пластина
Заводський номер
11416
Кількість на модель
1
№
32
Назва деталі
Гвинт 4.2х16
Заводський номер
GB/T845
Кількість на модель
4
№
33
Назва деталі
Кришка картера, ліва
Заводський номер
11411/1Р57QMJ
Кількість на модель
1
№
34
Назва деталі
Кабельна скоба
Заводський номер
16190
Кількість на модель
1
№
38
Назва деталі
Хомут зливної труби
Заводський номер
11442
Кількість на модель
1
№
39
Назва деталі
Стопор головної стійки
Заводський номер
11443
Кількість на модель
1
№
40
Назва деталі
Випускна труба у зборі
Заводський номер
20180
Кількість на модель
1
№
42
Назва деталі
Впускна трубка масляного трубопроводу в зборі
Заводський номер
19650
Кількість на модель
1
№
43
Назва деталі
Шланг відведення масла
Заводський номер
19660
Кількість на модель
1
№
44
Назва деталі
Установка масляної трубки
Заводський номер
19671
Кількість на модель
4
№
45
Назва деталі
Болт внутрішнього отвору
Заводський номер
19672
Кількість на модель
1
№
46
Назва деталі
Опора шланга охолоджувальної рідини
Заводський номер
19641
Кількість на модель
4
№
47
Назва деталі
Правий картер у зборі
Заводський номер
11101
Кількість на модель
1
№
49
Назва деталі
Ліва половина картера у зборі
Заводський номер
11201
Кількість на модель
1
№
50
Назва деталі
Контрольна шпилька гальмівної колодки
Заводський номер
23540
Кількість на модель
1
№
51
Назва деталі
Гайка
Заводський номер
GB/T6177. 1
Кількість на модель
1
№
52
Назва деталі
Кільце круглого перерізу 7,5х1,5
Заводський номер
23543
Кількість на модель
1
№
53
Назва деталі
Затискач гальмівного троса
Заводський номер
23546
Кількість на модель
1
№
54
Назва деталі
Важіль кікстартера
Заводський номер
27700
Кількість на модель
1
№
55
Назва деталі
Важіль кікстартера
Заводський номер
27721
Кількість на модель
1
№
56
Назва деталі
Педаль важеля кікстартера
Заводський номер
27711
Кількість на модель
1
№
57
Назва деталі
Пружина
Заводський номер
27714
Кількість на модель
1
№
59
Назва деталі
Опора пружини
Заводський номер
27716
Кількість на модель
1
№
60
Назва деталі
Пружинне кільце
Заводський номер
GB/T895. 2
Кількість на модель
1
№
61
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Права половина картера | 11110 | 1 | 1 | 1 | |||
| 2 | Сайлент-блок у зборі | 11120 | 2 | 2 | 2 | |||
| 3 | гвинт | GB/T16674 | 2 | 2 | 3 | |||
| 4 | Штифт | 11318 | 2 | 2 | 4 | |||
| 5 | Шпилька цилиндра А М7х168 | 12342 | 2 | 2 | 5 | |||
| 6 | Прокладка картера | 11119 | 1 | 1 | 6 | |||
| 7 | Картер, лівий | 11210 | 1 | 1 | 7 | |||
| 8 | Нижня втулка заднього амортизатора | 11220 | 1 | 1 | 8 | |||
| 9 | Лівий сальник колінчастого вала | 13190 | 1 | 1 | 9 | |||
| 10 | Підшипник | GB/T276 | 1 | 1 | 10 | |||
| 13 | Ведучий ущільнювач 17х30х6 | 23580 | 1 | 1 | 13 | |||
| 14 | Шпилька циліндра В | 12343 | 2 | 2 | 14 | |||
| 15 | Стопор | 27133 | 1 | 1 | 15 | |||
| 17 | Вкладка 12х16х12 | 27146 | 1 | 1 | 17 | |||
| 18 | Палець 4 5,__NT__2__ | 27149 | 1 | 1 | 18 | |||
| 19 | Вал кікстартера в зборі | 27110 | 1 | 1 | 19 | |||
| 20 | Поворотна пружина | 27118 | 1 | 1 | 20 | |||
| 21 | Диск | 27114 | 1 | 1 | 21 | |||
| 22 | Втулка | 27147 | 1 | 1 | 22 | |||
| 23 | Диск | 27224 | 1 | 1 | 23 | |||
| 24 | Збірний редуктор | 27220 | 1 | 1 | 24 | |||
| 25 | Гальмівна пружина | 27241 | 1 | 1 | 25 | |||
| 26 | Ведуча пружина | 27242 | 1 | 1 | 26 | |||
| 27 | Ролик діаметром 3х8,5 | GB/T119 | 1 | 1 | 27 | |||
| 28 | Вал шестерни холостого хода | 27211 | 1 | 1 | 28 | |||
| 29 | Диск | 11213 | 1 | 1 | 29 | |||
| 31 | Прокладка лівої кришки картера | 11419/1Р57QMJ | 1 | 1 | 31 | |||
| 32 | Направляюча пластина | 11416 | 1 | 1 | 32 | |||
| 33 | Гвинт 4.2х16 | GB/T845 | 4 | 4 | 33 | |||
| 34 | Кришка картера, ліва | 11411/1Р57QMJ | 1 | 1 | 34 | |||
| 38 | Кабельна скоба | 16190 | 1 | 1 | 38 | |||
| 39 | Хомут зливної труби | 11442 | 1 | 1 | 39 | |||
| 40 | Стопор головної стійки | 11443 | 1 | 1 | 40 | |||
| 42 | Випускна труба у зборі | 20180 | 1 | 1 | 42 | |||
| 43 | Впускна трубка масляного трубопроводу в зборі | 19650 | 1 | 1 | 43 | |||
| 44 | Шланг відведення масла | 19660 | 1 | 1 | 44 | |||
| 45 | Установка масляної трубки | 19671 | 4 | 4 | 45 | |||
| 46 | Болт внутрішнього отвору | 19672 | 1 | 1 | 46 | |||
| 47 | Опора шланга охолоджувальної рідини | 19641 | 4 | 4 | 47 | |||
| 49 | Правий картер у зборі | 11101 | 1 | 1 | 49 | |||
| 50 | Ліва половина картера у зборі | 11201 | 1 | 1 | 50 | |||
| 51 | Контрольна шпилька гальмівної колодки | 23540 | 1 | 1 | 51 | |||
| 52 | Гайка | GB/T6177. 1 | 1 | 1 | 52 | |||
| 53 | Кільце круглого перерізу 7,5х1,5 | 23543 | 1 | 1 | 53 | |||
| 54 | Затискач гальмівного троса | 23546 | 1 | 1 | 54 | |||
| 55 | Важіль кікстартера | 27700 | 1 | 1 | 55 | |||
| 56 | Важіль кікстартера | 27721 | 1 | 1 | 56 | |||
| 57 | Педаль важеля кікстартера | 27711 | 1 | 1 | 57 | |||
| 59 | Пружина | 27714 | 1 | 1 | 59 | |||
| 60 | Опора пружини | 27716 | 1 | 1 | 60 | |||
| 61 | Пружинне кільце | GB/T895. 2 | 1 | 1 | 61 |
