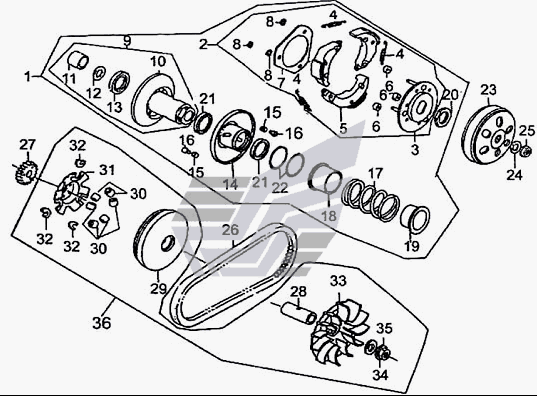

Ремінь, ведучий і ведений шків
100%
Назва деталі
Ведений шків у зборі
Заводський номер
23300
Кількість на модель
№
1
Назва деталі
Пружинне кільце
Заводський номер
21130
Кількість на модель
№
2
Назва деталі
Ведучий диск зчеплення
Заводський номер
21110
Кількість на модель
№
3
Назва деталі
Пружина колодки
Заводський номер
21127
Кількість на модель
№
4
Назва деталі
Комплект колодок зчеплення
Заводський номер
21120
Кількість на модель
№
5
Назва деталі
Гумовий амортизатор
Заводський номер
21140
Кількість на модель
№
6
Назва деталі
натискний диск
Заводський номер
21132
Кількість на модель
№
7
Назва деталі
Пружинне стопорне кільце 6
Заводський номер
GB/T896
Кількість на модель
№
8
Назва деталі
Жорсткий диск у зборі
Заводський номер
23310
Кількість на модель
№
9
Назва деталі
Корпус вентилятора
Заводський номер
23320
Кількість на модель
№
10
Назва деталі
Подшипник
Заводський номер
GB/T290
Кількість на модель
№
11
Назва деталі
Пружинне кільце
Заводський номер
GB/T893. 1
Кількість на модель
№
12
Назва деталі
Підшипник
Заводський номер
GB/T276
Кількість на модель
№
13
Назва деталі
Рухомий диск веденого шківа
Заводський номер
23340
Кількість на модель
№
14
Назва деталі
Направляючий штифт
Заводський номер
23371
Кількість на модель
№
15
Назва деталі
Валик
Заводський номер
23372
Кількість на модель
№
16
Назва деталі
Стискаюча пружина
Заводський номер
23374
Кількість на модель
№
17
Назва деталі
Опора пружини, права
Заводський номер
23375
Кількість на модель
№
18
Назва деталі
Опора пружини, ліва
Заводський номер
23376
Кількість на модель
1
№
19
Назва деталі
Гайка М28
Заводський номер
23377
Кількість на модель
1
№
20
Назва деталі
Шпонка 2-8х7х2,5
Заводський номер
23360
Кількість на модель
2
№
21
Назва деталі
Ущільнювальне кільце 36х1.5
Заводський номер
23373
Кількість на модель
2
№
22
Назва деталі
Ведений диск зчеплення
Заводський номер
21310
Кількість на модель
1
№
23
Назва деталі
Диск 12,2x29x2,5
Заводський номер
21391
Кількість на модель
1
№
24
Назва деталі
Контргайка M10х1.25
Заводський номер
21392
Кількість на модель
1
№
25
Назва деталі
Ремінь 669-18-30 (Ремінь 729-17, 7-30)
Заводський номер
23200
Кількість на модель
1
№
26
Назва деталі
Ведена шестерня
Заводський номер
27231
Кількість на модель
1
№
27
Назва деталі
Втулка ведучого шківа
Заводський номер
23141
Кількість на модель
1
№
28
Назва деталі
Рухомий диск ведучого шківа
Заводський номер
23120
Кількість на модель
1
№
29
Назва деталі
Гвинт.
Заводський номер
23130
Кількість на модель
6
№
30
Назва деталі
Скоба
Заводський номер
23142
Кількість на модель
1
№
31
Назва деталі
Затискний повзун
Заводський номер
23143
Кількість на модель
3
№
32
Назва деталі
Нерухомий диск ведучого шківа
Заводський номер
23111
Кількість на модель
1
№
33
Назва деталі
Диск
Заводський номер
23144
Кількість на модель
1
№
34
Назва деталі
Контргайка M12х1.25
Заводський номер
23145
Кількість на модель
1
№
35
Назва деталі
Головний блок у зборі
Заводський номер
23100
Кількість на модель
1
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ведений шків у зборі | 23300 | 1 | |||||
| 2 | Пружинне кільце | 21130 | 2 | |||||
| 3 | Ведучий диск зчеплення | 21110 | 3 | |||||
| 4 | Пружина колодки | 21127 | 4 | |||||
| 5 | Комплект колодок зчеплення | 21120 | 5 | |||||
| 6 | Гумовий амортизатор | 21140 | 6 | |||||
| 7 | натискний диск | 21132 | 7 | |||||
| 8 | Пружинне стопорне кільце 6 | GB/T896 | 8 | |||||
| 9 | Жорсткий диск у зборі | 23310 | 9 | |||||
| 10 | Корпус вентилятора | 23320 | 10 | |||||
| 11 | Подшипник | GB/T290 | 11 | |||||
| 12 | Пружинне кільце | GB/T893. 1 | 12 | |||||
| 13 | Підшипник | GB/T276 | 13 | |||||
| 14 | Рухомий диск веденого шківа | 23340 | 14 | |||||
| 15 | Направляючий штифт | 23371 | 15 | |||||
| 16 | Валик | 23372 | 16 | |||||
| 17 | Стискаюча пружина | 23374 | 17 | |||||
| 18 | Опора пружини, права | 23375 | 18 | |||||
| 19 | Опора пружини, ліва | 23376 | 1 | 1 | 19 | |||
| 20 | Гайка М28 | 23377 | 1 | 1 | 20 | |||
| 21 | Шпонка 2-8х7х2,5 | 23360 | 2 | 2 | 21 | |||
| 22 | Ущільнювальне кільце 36х1.5 | 23373 | 2 | 2 | 22 | |||
| 23 | Ведений диск зчеплення | 21310 | 1 | 1 | 23 | |||
| 24 | Диск 12,2x29x2,5 | 21391 | 1 | 1 | 24 | |||
| 25 | Контргайка M10х1.25 | 21392 | 1 | 1 | 25 | |||
| 26 | Ремінь 669-18-30 (Ремінь 729-17, 7-30) | 23200 | 1 | 1 | 26 | |||
| 27 | Ведена шестерня | 27231 | 1 | 1 | 27 | |||
| 28 | Втулка ведучого шківа | 23141 | 1 | 1 | 28 | |||
| 29 | Рухомий диск ведучого шківа | 23120 | 1 | 1 | 29 | |||
| 30 | Гвинт. | 23130 | 6 | 6 | 30 | |||
| 31 | Скоба | 23142 | 1 | 1 | 31 | |||
| 32 | Затискний повзун | 23143 | 3 | 3 | 32 | |||
| 33 | Нерухомий диск ведучого шківа | 23111 | 1 | 1 | 33 | |||
| 34 | Диск | 23144 | 1 | 1 | 34 | |||
| 35 | Контргайка M12х1.25 | 23145 | 1 | 1 | 35 | |||
| 36 | Головний блок у зборі | 23100 | 1 | 1 | 36 |
