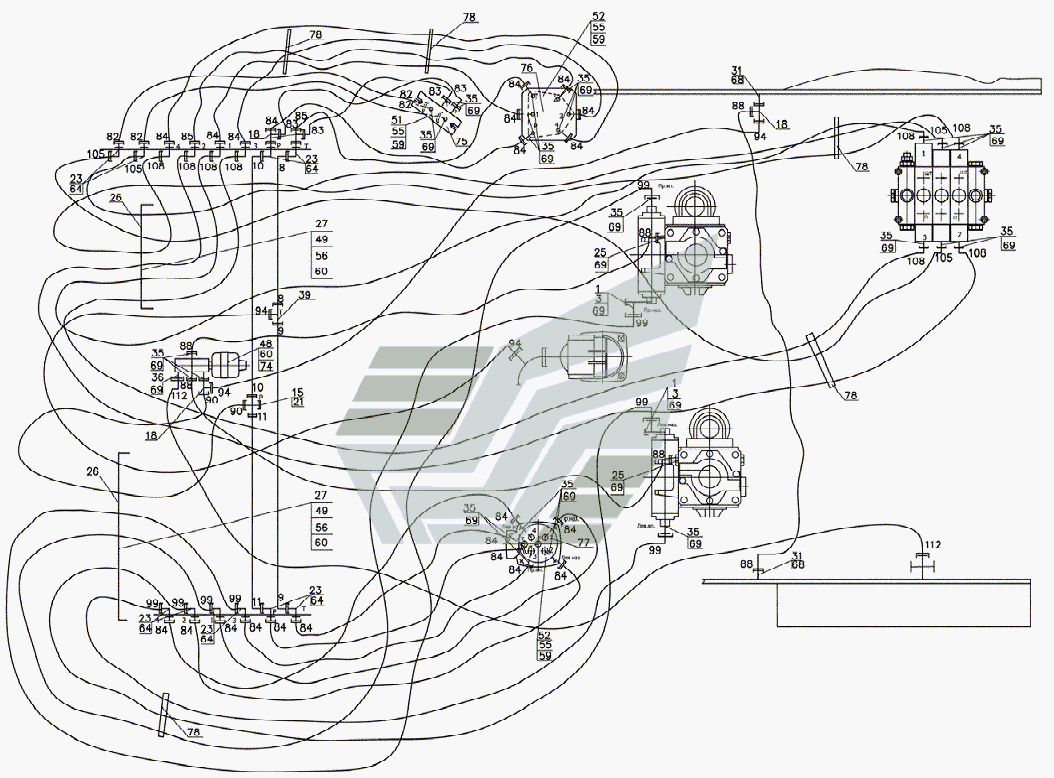

Гідросистема керування. Схема гідравлічних з'єднань
100%
Назва деталі
Кутник поворотний
Заводський номер
208А-44.10.050
Кількість на модель
2
№
1
Назва деталі
Вмикач
Заводський номер
208А-44.10.070
Кількість на модель
2
№
2
Назва деталі
Трубопровід
Заводський номер
211.45.10.010
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
211.45.10.020
Кількість на модель
1
№
9
Назва деталі
Трубопровід
Заводський номер
211.45.10.030
Кількість на модель
1
№
10
Назва деталі
Трубопровід
Заводський номер
211.45.10.040
Кількість на модель
1
№
11
Назва деталі
Заглушка
Заводський номер
211.45.10.080
Кількість на модель
1
№
15
Назва деталі
З'єднання
Заводський номер
УДГ 1.03.02.020
Кількість на модель
4
№
18
Назва деталі
Хрестовина
Заводський номер
208.43.10.002
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
211.45.10.001
Кількість на модель
2
№
25
Назва деталі
Скоба
Заводський номер
211.45.10.002
Кількість на модель
4
№
26
Назва деталі
Тарілка
Заводський номер
211.45.10.003
Кількість на модель
8
№
27
Назва деталі
Штуцер
Заводський номер
УДГ 1.01.02.018
Кількість на модель
2
№
31
Назва деталі
Штуцер
Заводський номер
УДГ 1.01.17.001
Кількість на модель
27
№
35
Назва деталі
Штуцер
Заводський номер
УДГ 1.01.17.002
Кількість на модель
1
№
36
Назва деталі
Трійник
Заводський номер
УДГ 1.10.00.001
Кількість на модель
1
№
39
Назва деталі
Болт
Заводський номер
М8-6gх20.88.35.0115
Кількість на модель
2
№
48
Назва деталі
Болт
Заводський номер
М8-6gх35.56.0115
Кількість на модель
8
№
49
Назва деталі
Болт
Заводський номер
М6-6gх60.56.0115
Кількість на модель
2
№
51
Назва деталі
Гвинт
Заводський номер
ВМ6-6gx16.46.0115
Кількість на модель
8
№
52
Назва деталі
Горіх
Заводський номер
М6-6Н.5.0115
Кількість на модель
10
№
55
Назва деталі
Горіх
Заводський номер
М8-6Н.5.0115
Кількість на модель
8
№
56
Назва деталі
Шайба
Заводський номер
6.65Г.0115
Кількість на модель
10
№
59
Назва деталі
Шайба
Заводський номер
8.65Г.0115
Кількість на модель
10
№
60
Назва деталі
Контргайка
Заводський номер
М14
Кількість на модель
14
№
64
Назва деталі
Прокладка
Заводський номер
12 М3
Кількість на модель
2
№
68
Назва деталі
Прокладка
Заводський номер
14 М3
Кількість на модель
34
№
69
Назва деталі
Блок живлення
Заводський номер
НС-SE2-V0530RWG02
Кількість на модель
1
№
74
Назва деталі
Блок управління
Заводський номер
HC-RCM/1-03 A01 MAM WE 95RAG02
Кількість на модель
№
75
Назва деталі
Блок управління
Заводський номер
HC-RCX-02 A22MB
Кількість на модель
1
№
76
Назва деталі
Блок управління
Заводський номер
HPCJ 3 G2 1 E S S042300
Кількість на модель
1
№
77
Назва деталі
Кабельна стяжка
Заводський номер
TKUV 20/5
Кількість на модель
8
№
78
Назва деталі
Рукав
Заводський номер
1SN NP6x300 A60 A60
Кількість на модель
2
№
82
Назва деталі
Рукав
Заводський номер
1SN NP6x450 A61 A61
Кількість на модель
2
№
83
Назва деталі
Рукав
Заводський номер
1SN NP6x450 A 60 A63
Кількість на модель
12
№
84
Назва деталі
Рукав
Заводський номер
1SN NP6x1150 A60A61
Кількість на модель
3
№
88
Назва деталі
Рукав
Заводський номер
1SN NP6x1300 A60A61
Кількість на модель
1
№
90
Назва деталі
Рукав
Заводський номер
1SN NP6x1850 A60A61
Кількість на модель
2
№
94
Назва деталі
Рукав
Заводський номер
1SN NP6x2100 A60A61
Кількість на модель
4
№
99
Назва деталі
Рукав
Заводський номер
1SN NP6x2600 A60A61
Кількість на модель
2
№
105
Назва деталі
Рукав
Заводський номер
1SN NP6x3000 A60A61
Кількість на модель
4
№
108
Назва деталі
Рукав
Заводський номер
2SN NP10x2400 A60A61
Кількість на модель
1
№
112
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник поворотний | 208А-44.10.050 | 2 | 2 | 1 | |||
| 2 | Вмикач | 208А-44.10.070 | 2 | 2 | 2 | |||
| 8 | Трубопровід | 211.45.10.010 | 1 | 1 | 8 | |||
| 9 | Трубопровід | 211.45.10.020 | 1 | 1 | 9 | |||
| 10 | Трубопровід | 211.45.10.030 | 1 | 1 | 10 | |||
| 11 | Трубопровід | 211.45.10.040 | 1 | 1 | 11 | |||
| 15 | Заглушка | 211.45.10.080 | 1 | 1 | 15 | |||
| 18 | З'єднання | УДГ 1.03.02.020 | 4 | 4 | 18 | |||
| 21 | Хрестовина | 208.43.10.002 | 1 | 1 | 21 | |||
| 25 | Штуцер | 211.45.10.001 | 2 | 2 | 25 | |||
| 26 | Скоба | 211.45.10.002 | 4 | 4 | 26 | |||
| 27 | Тарілка | 211.45.10.003 | 8 | 8 | 27 | |||
| 31 | Штуцер | УДГ 1.01.02.018 | 2 | 2 | 31 | |||
| 35 | Штуцер | УДГ 1.01.17.001 | 27 | 27 | 35 | |||
| 36 | Штуцер | УДГ 1.01.17.002 | 1 | 1 | 36 | |||
| 39 | Трійник | УДГ 1.10.00.001 | 1 | 1 | 39 | |||
| 48 | Болт | М8-6gх20.88.35.0115 | 2 | 2 | 48 | |||
| 49 | Болт | М8-6gх35.56.0115 | 8 | 8 | 49 | |||
| 51 | Болт | М6-6gх60.56.0115 | 2 | 2 | 51 | |||
| 52 | Гвинт | ВМ6-6gx16.46.0115 | 8 | 8 | 52 | |||
| 55 | Горіх | М6-6Н.5.0115 | 10 | 10 | 55 | |||
| 56 | Горіх | М8-6Н.5.0115 | 8 | 8 | 56 | |||
| 59 | Шайба | 6.65Г.0115 | 10 | 10 | 59 | |||
| 60 | Шайба | 8.65Г.0115 | 10 | 10 | 60 | |||
| 64 | Контргайка | М14 | 14 | 14 | 64 | |||
| 68 | Прокладка | 12 М3 | 2 | 2 | 68 | |||
| 69 | Прокладка | 14 М3 | 34 | 34 | 69 | |||
| 74 | Блок живлення | НС-SE2-V0530RWG02 | 1 | 1 | 74 | |||
| 75 | Блок управління | HC-RCM/1-03 A01 MAM WE 95RAG02 | 75 | |||||
| 76 | Блок управління | HC-RCX-02 A22MB | 1 | 1 | 76 | |||
| 77 | Блок управління | HPCJ 3 G2 1 E S S042300 | 1 | 1 | 77 | |||
| 78 | Кабельна стяжка | TKUV 20/5 | 8 | 8 | 78 | |||
| 82 | Рукав | 1SN NP6x300 A60 A60 | 2 | 2 | 82 | |||
| 83 | Рукав | 1SN NP6x450 A61 A61 | 2 | 2 | 83 | |||
| 84 | Рукав | 1SN NP6x450 A 60 A63 | 12 | 12 | 84 | |||
| 88 | Рукав | 1SN NP6x1150 A60A61 | 3 | 3 | 88 | |||
| 90 | Рукав | 1SN NP6x1300 A60A61 | 1 | 1 | 90 | |||
| 94 | Рукав | 1SN NP6x1850 A60A61 | 2 | 2 | 94 | |||
| 99 | Рукав | 1SN NP6x2100 A60A61 | 4 | 4 | 99 | |||
| 105 | Рукав | 1SN NP6x2600 A60A61 | 2 | 2 | 105 | |||
| 108 | Рукав | 1SN NP6x3000 A60A61 | 4 | 4 | 108 | |||
| 112 | Рукав | 2SN NP10x2400 A60A61 | 1 | 1 | 112 |
