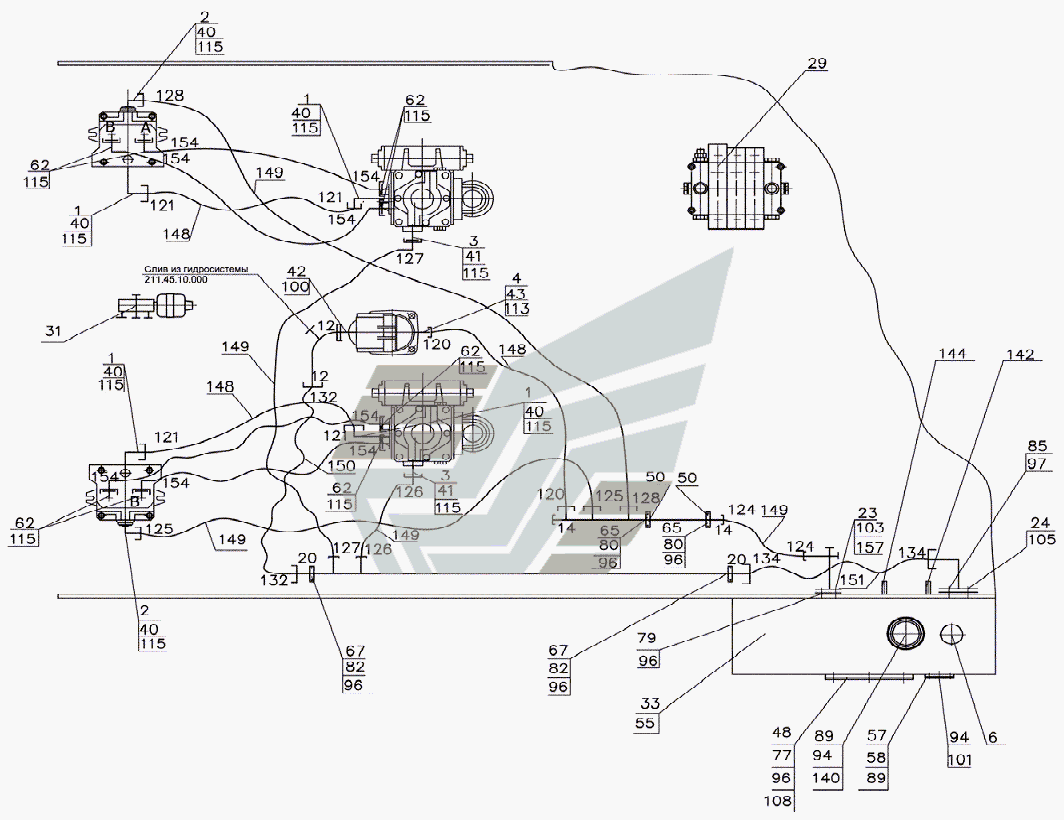

А- Гідравліка. Схема підключення
100%
Назва деталі
Кутник
Заводський номер
208А-44.00.020
Кількість на модель
4
№
1
Назва деталі
Кутник
Заводський номер
208А-44.00.030
Кількість на модель
4
№
2
Назва деталі
З'єднання
Заводський номер
208А-44.00.040
Кількість на модель
2
№
3
Назва деталі
Кутник
Заводський номер
208А-44.00.050
Кількість на модель
1
№
4
Назва деталі
Заглушка
Заводський номер
208А-44.00.070
Кількість на модель
1
№
6
Назва деталі
Трубопровід
Заводський номер
208А-45.00.060
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
208А-45.00.115
Кількість на модель
1
№
14
Назва деталі
Трубопровід
Заводський номер
208А-45.00.140-02
Кількість на модель
1
№
20
Назва деталі
Перехідник
Заводський номер
211.45.00.070
Кількість на модель
1
№
23
Назва деталі
Фланець
Заводський номер
211.45.00.080
Кількість на модель
1
№
24
Назва деталі
Гідросистема робочого обладнання
Заводський номер
211.45.05.000
Кількість на модель
1
№
29
Назва деталі
Гідросистема керування
Заводський номер
211.45.10.000
Кількість на модель
1
№
31
Назва деталі
Корок
Заводський номер
ТО-18.06.01.150
Кількість на модель
1
№
33
Назва деталі
Болт
Заводський номер
208А-44.00.001
Кількість на модель
6
№
40
Назва деталі
Штуцер
Заводський номер
208А-44.00.002
Кількість на модель
2
№
41
Назва деталі
Штуцер
Заводський номер
208А-44.00.003
Кількість на модель
1
№
42
Назва деталі
Затискний болт
Заводський номер
208А-44.00.004
Кількість на модель
1
№
43
Назва деталі
Кришка
Заводський номер
208А-45.00.003
Кількість на модель
1
№
48
Назва деталі
Тарілка
Заводський номер
208А-45.00.016-03
Кількість на модель
2
№
50
Назва деталі
Конус
Заводський номер
ТО-18.06.01.111
Кількість на модель
1
№
55
Назва деталі
КІЛЬЦО
Заводський номер
ТО-18Б.2.06.01.003
Кількість на модель
2
№
57
Назва деталі
Маслопокажчик
Заводський номер
ТО-18А.26.01.004
Кількість на модель
2
№
58
Назва деталі
Штуцер
Заводський номер
УДГ1-01.17.018
Кількість на модель
8
№
62
Назва деталі
Верхня колодка
Заводський номер
УДГ1-17.04.001
Кількість на модель
2
№
65
Назва деталі
Верхня колодка
Заводський номер
УДГ1-17.04.009
Кількість на модель
2
№
67
Назва деталі
Болт
Заводський номер
М10-69х20.88.35.0115
Кількість на модель
6
№
77
Назва деталі
Болт
Заводський номер
М10-69х30.56.0115
Кількість на модель
4
№
79
Назва деталі
Болт
Заводський номер
М10-6gх35.88.35.0115
Кількість на модель
4
№
80
Назва деталі
Болт
Заводський номер
М10-6gх45.88.35.0115
Кількість на модель
4
№
82
Назва деталі
Болт
Заводський номер
М12-6gх35.88.35.0115
Кількість на модель
4
№
85
Назва деталі
Гвинт
Заводський номер
ВМ5-6gx12.46.0115
Кількість на модель
18
№
89
Назва деталі
Шайба
Заводський номер
5.65Г.0115
Кількість на модель
18
№
94
Назва деталі
Шайба
Заводський номер
10.65Г.0115
Кількість на модель
18
№
96
Назва деталі
Шайба
Заводський номер
12.65Г.0115
Кількість на модель
4
№
97
Назва деталі
Кільце
Заводський номер
030-035-30-2-2
Кількість на модель
1
№
100
Назва деталі
КІЛЬЦО
Заводський номер
032-040-46-2-2
Кількість на модель
2
№
101
Назва деталі
КІЛЬЦО
Заводський номер
039-045-36-2-2
Кількість на модель
1
№
103
Назва деталі
КІЛЬЦО
Заводський номер
050-060-58-2-2
Кількість на модель
1
№
105
Назва деталі
КІЛЬЦО
Заводський номер
150-160-58-2-2
Кількість на модель
2
№
108
Назва деталі
Прокладка
Заводський номер
18МЗ
Кількість на модель
2
№
113
Назва деталі
Прокладка
Заводський номер
G 3/4 М3
Кількість на модель
22
№
115
Назва деталі
Рукав
Заводський номер
16х25-1,6
Кількість на модель
1
№
120
Назва деталі
Рукав
Заводський номер
20х29-1,6
Кількість на модель
1
№
124
Назва деталі
Рукав
Заводський номер
32х43-1,6
Кількість на модель
1
№
132
Назва деталі
Рукав
Заводський номер
48x62-1.47
Кількість на модель
1
№
134
Назва деталі
Заливна горловина
Заводський номер
TМ 478 G-100 P3
Кількість на модель
1
№
140
Назва деталі
Датчик гідросигналізатор
Заводський номер
ДГС-М-311-24-01
Кількість на модель
1
№
142
Назва деталі
Датчик температури
Заводський номер
ТМ 111-10
Кількість на модель
1
№
144
Назва деталі
Затискач TORRO
Заводський номер
16x27/9-C7W2
Кількість на модель
6
№
148
Назва деталі
Затискач TORRO
Заводський номер
20x32/9-C7W2
Кількість на модель
10
№
149
Назва деталі
Затискач TORRO
Заводський номер
32x50/9-C7W2
Кількість на модель
2
№
150
Назва деталі
Затискач TORRO
Заводський номер
50x70/9-C7W2
Кількість на модель
2
№
151
Назва деталі
Рукав
Заводський номер
4SP NP20x850 A80A81
Кількість на модель
4
№
154
Назва деталі
Напівфланець
Заводський номер
1Va(NP32) P10FIS 8184 SAE I 518 b
Кількість на модель
2
№
157
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кутник | 208А-44.00.020 | 4 | 4 | 1 | |||
| 2 | Кутник | 208А-44.00.030 | 4 | 4 | 2 | |||
| 3 | З'єднання | 208А-44.00.040 | 2 | 2 | 3 | |||
| 4 | Кутник | 208А-44.00.050 | 1 | 1 | 4 | |||
| 6 | Заглушка | 208А-44.00.070 | 1 | 1 | 6 | |||
| 12 | Трубопровід | 208А-45.00.060 | 1 | 1 | 12 | |||
| 14 | Трубопровід | 208А-45.00.115 | 1 | 1 | 14 | |||
| 20 | Трубопровід | 208А-45.00.140-02 | 1 | 1 | 20 | |||
| 23 | Перехідник | 211.45.00.070 | 1 | 1 | 23 | |||
| 24 | Фланець | 211.45.00.080 | 1 | 1 | 24 | |||
| 29 | Гідросистема робочого обладнання | 211.45.05.000 | 1 | 1 | 29 | |||
| 31 | Гідросистема керування | 211.45.10.000 | 1 | 1 | 31 | |||
| 33 | Корок | ТО-18.06.01.150 | 1 | 1 | 33 | |||
| 40 | Болт | 208А-44.00.001 | 6 | 6 | 40 | |||
| 41 | Штуцер | 208А-44.00.002 | 2 | 2 | 41 | |||
| 42 | Штуцер | 208А-44.00.003 | 1 | 1 | 42 | |||
| 43 | Затискний болт | 208А-44.00.004 | 1 | 1 | 43 | |||
| 48 | Кришка | 208А-45.00.003 | 1 | 1 | 48 | |||
| 50 | Тарілка | 208А-45.00.016-03 | 2 | 2 | 50 | |||
| 55 | Конус | ТО-18.06.01.111 | 1 | 1 | 55 | |||
| 57 | КІЛЬЦО | ТО-18Б.2.06.01.003 | 2 | 2 | 57 | |||
| 58 | Маслопокажчик | ТО-18А.26.01.004 | 2 | 2 | 58 | |||
| 62 | Штуцер | УДГ1-01.17.018 | 8 | 8 | 62 | |||
| 65 | Верхня колодка | УДГ1-17.04.001 | 2 | 2 | 65 | |||
| 67 | Верхня колодка | УДГ1-17.04.009 | 2 | 2 | 67 | |||
| 77 | Болт | М10-69х20.88.35.0115 | 6 | 6 | 77 | |||
| 79 | Болт | М10-69х30.56.0115 | 4 | 4 | 79 | |||
| 80 | Болт | М10-6gх35.88.35.0115 | 4 | 4 | 80 | |||
| 82 | Болт | М10-6gх45.88.35.0115 | 4 | 4 | 82 | |||
| 85 | Болт | М12-6gх35.88.35.0115 | 4 | 4 | 85 | |||
| 89 | Гвинт | ВМ5-6gx12.46.0115 | 18 | 18 | 89 | |||
| 94 | Шайба | 5.65Г.0115 | 18 | 18 | 94 | |||
| 96 | Шайба | 10.65Г.0115 | 18 | 18 | 96 | |||
| 97 | Шайба | 12.65Г.0115 | 4 | 4 | 97 | |||
| 100 | Кільце | 030-035-30-2-2 | 1 | 1 | 100 | |||
| 101 | КІЛЬЦО | 032-040-46-2-2 | 2 | 2 | 101 | |||
| 103 | КІЛЬЦО | 039-045-36-2-2 | 1 | 1 | 103 | |||
| 105 | КІЛЬЦО | 050-060-58-2-2 | 1 | 1 | 105 | |||
| 108 | КІЛЬЦО | 150-160-58-2-2 | 2 | 2 | 108 | |||
| 113 | Прокладка | 18МЗ | 2 | 2 | 113 | |||
| 115 | Прокладка | G 3/4 М3 | 22 | 22 | 115 | |||
| 120 | Рукав | 16х25-1,6 | 1 | 1 | 120 | |||
| 124 | Рукав | 20х29-1,6 | 1 | 1 | 124 | |||
| 132 | Рукав | 32х43-1,6 | 1 | 1 | 132 | |||
| 134 | Рукав | 48x62-1.47 | 1 | 1 | 134 | |||
| 140 | Заливна горловина | TМ 478 G-100 P3 | 1 | 1 | 140 | |||
| 142 | Датчик гідросигналізатор | ДГС-М-311-24-01 | 1 | 1 | 142 | |||
| 144 | Датчик температури | ТМ 111-10 | 1 | 1 | 144 | |||
| 148 | Затискач TORRO | 16x27/9-C7W2 | 6 | 6 | 148 | |||
| 149 | Затискач TORRO | 20x32/9-C7W2 | 10 | 10 | 149 | |||
| 150 | Затискач TORRO | 32x50/9-C7W2 | 2 | 2 | 150 | |||
| 151 | Затискач TORRO | 50x70/9-C7W2 | 2 | 2 | 151 | |||
| 154 | Рукав | 4SP NP20x850 A80A81 | 4 | 4 | 154 | |||
| 157 | Напівфланець | 1Va(NP32) P10FIS 8184 SAE I 518 b | 2 | 2 | 157 |
