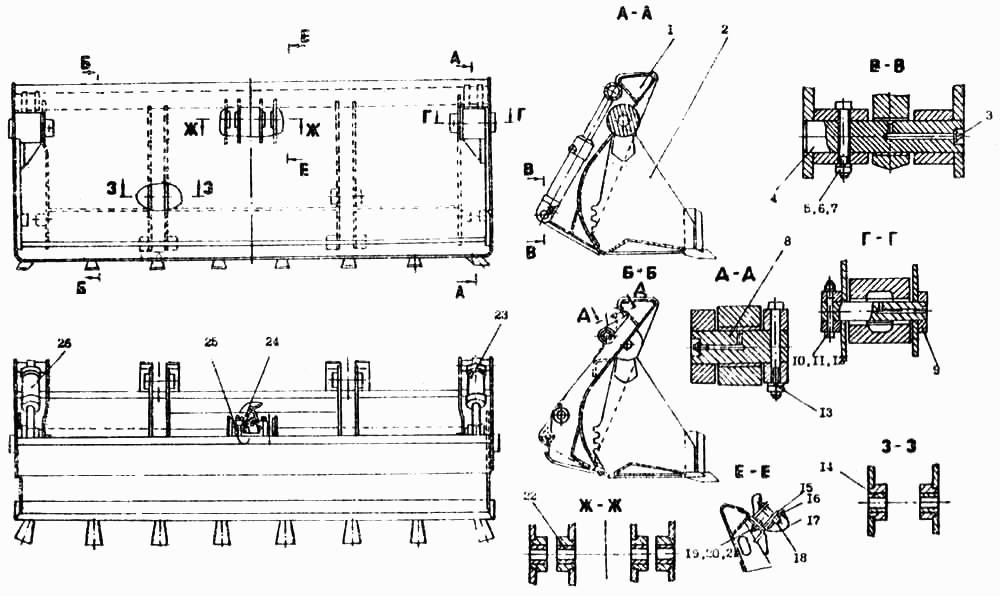

Щелепний ківш
100%
Назва деталі
Відвал
Заводський номер
18.0920.100
Кількість на модель
1
№
Назва деталі
Захват
Заводський номер
18.0920.200
Кількість на модель
1
№
2
Назва деталі
ГОСТ
Заводський номер
[Масленка 1.1.06 ГОСТ 19853]
Кількість на модель
6
№
3
Назва деталі
Палец
Заводський номер
15.0320.001-01
Кількість на модель
2
№
4
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М8-6gх70.58.019 ГОСТ 7798]
Кількість на модель
2
№
5
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
6
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
7
Назва деталі
Палец
Заводський номер
15.0320.001
Кількість на модель
2
№
8
Назва деталі
Палец
Заводський номер
15.0320.002
Кількість на модель
2
№
9
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх105.58.019 ГОСТ 7798]
Кількість на модель
2
№
10
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ 5915]
Кількість на модель
2
№
11
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.55Г.019 ГОСТ 6402]
Кількість на модель
2
№
12
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М8-6gх85.58.019 ГОСТ 7798]
Кількість на модель
2
№
13
Назва деталі
Втулка
Заводський номер
05.0321.016
Кількість на модель
4
№
14
Назва деталі
Кронштейн
Заводський номер
18.0920.300
Кількість на модель
1
№
15
Назва деталі
Чека
Заводський номер
16.0920.400
Кількість на модель
1
№
16
Назва деталі
Трос
Заводський номер
18.0920 500
Кількість на модель
2
№
17
Назва деталі
Палец
Заводський номер
18.0920.002
Кількість на модель
1
№
18
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 4х45.019 ГОСТ 397]
Кількість на модель
2
№
19
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М20-6Н.8.45.019 ГОСТ 5919]
Кількість на модель
2
№
20
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт 2М20-6gх55.58.019 ГОСТ 7798]
Кількість на модель
2
№
21
Назва деталі
Втулка
Заводський номер
15.0310.002
Кількість на модель
4
№
22
Назва деталі
Гідроциліндр
Заводський номер
15.0608.000-01
Кількість на модель
1
№
23
Назва деталі
Тарілка
Заводський номер
18.0920.003
Кількість на модель
1
№
24
Назва деталі
КІЛЬЦО
Заводський номер
15.0110.103
Кількість на модель
4
№
25
Назва деталі
Гідроциліндр
Заводський номер
15.0609.000-01
Кількість на модель
1
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Відвал | 18.0920.100 | 1 | 1 | |||||
| 2 | Захват | 18.0920.200 | 1 | 1 | 2 | |||
| 3 | ГОСТ | [Масленка 1.1.06 ГОСТ 19853] | 6 | 6 | 3 | |||
| 4 | Палец | 15.0320.001-01 | 2 | 2 | 4 | |||
| 5 | Болт М- х ГОСТ | [Болт М8-6gх70.58.019 ГОСТ 7798] | 2 | 2 | 5 | |||
| 6 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 4 | 4 | 6 | |||
| 7 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 4 | 4 | 7 | |||
| 8 | Палец | 15.0320.001 | 2 | 2 | 8 | |||
| 9 | Палец | 15.0320.002 | 2 | 2 | 9 | |||
| 10 | Болт М- х ГОСТ | [Болт М10-6gх105.58.019 ГОСТ 7798] | 2 | 2 | 10 | |||
| 11 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ 5915] | 2 | 2 | 11 | |||
| 12 | Шайба G. ГОСТ | [Шайба 10.55Г.019 ГОСТ 6402] | 2 | 2 | 12 | |||
| 13 | Болт М- х ГОСТ | [Болт М8-6gх85.58.019 ГОСТ 7798] | 2 | 2 | 13 | |||
| 14 | Втулка | 05.0321.016 | 4 | 4 | 14 | |||
| 15 | Кронштейн | 18.0920.300 | 1 | 1 | 15 | |||
| 16 | Чека | 16.0920.400 | 1 | 1 | 16 | |||
| 17 | Трос | 18.0920 500 | 2 | 2 | 17 | |||
| 18 | Палец | 18.0920.002 | 1 | 1 | 18 | |||
| 19 | Шплінт х ГОСТ | [Шплинт 4х45.019 ГОСТ 397] | 2 | 2 | 19 | |||
| 20 | Горіх МН. ГОСТ | [Гайка М20-6Н.8.45.019 ГОСТ 5919] | 2 | 2 | 20 | |||
| 21 | Болт М- х ГОСТ | [Болт 2М20-6gх55.58.019 ГОСТ 7798] | 2 | 2 | 21 | |||
| 22 | Втулка | 15.0310.002 | 4 | 4 | 22 | |||
| 23 | Гідроциліндр | 15.0608.000-01 | 1 | 1 | 23 | |||
| 24 | Тарілка | 18.0920.003 | 1 | 1 | 24 | |||
| 25 | КІЛЬЦО | 15.0110.103 | 4 | 4 | 25 | |||
| 26 | Гідроциліндр | 15.0609.000-01 | 1 | 1 | 26 |
