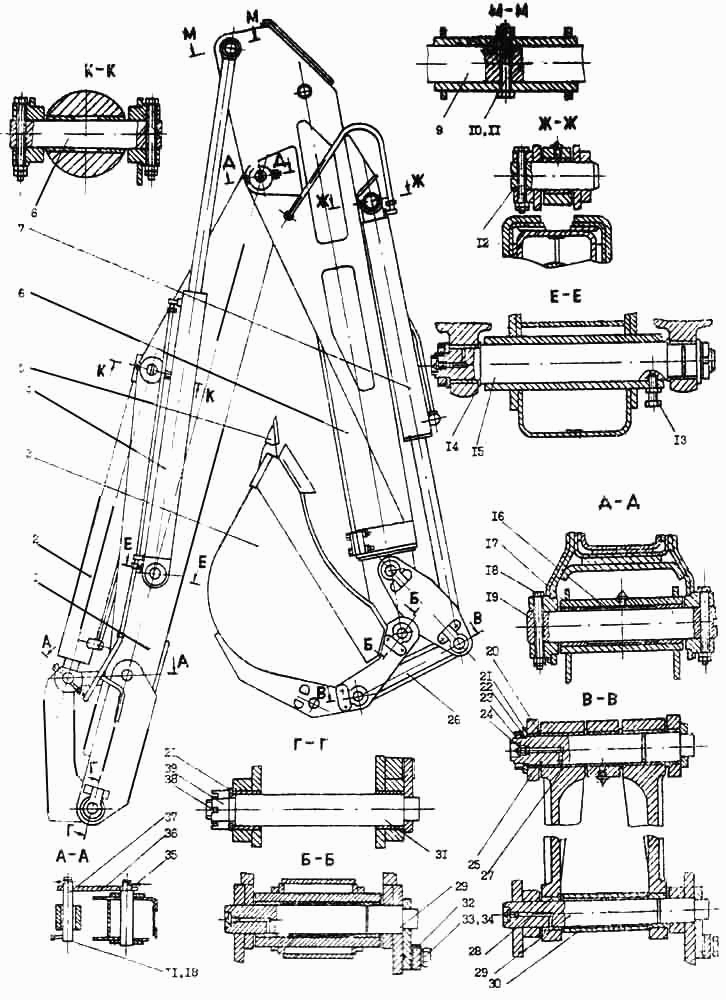

Обладнання зворотної лопати
100%
Назва деталі
Стріла.
Заводський номер
66.0211.000
Кількість на модель
1
№
1
Назва деталі
Гідроциліндр
Заводський номер
05.0200.000-01
Кількість на модель
1
№
2
Назва деталі
Ковш
Заводський номер
66.0230.100
Кількість на модель
1
№
3
Назва деталі
Гідроциліндр
Заводський номер
66.9012.000-01
Кількість на модель
2
№
4
Назва деталі
Коронка
Заводський номер
15.0250.200
Кількість на модель
4
№
5
Назва деталі
Рукоять телескопічна
Заводський номер
66.0240.000
Кількість на модель
1
№
6
Назва деталі
Гідроциліндр
Заводський номер
15.0602.000-01
Кількість на модель
1
№
7
Назва деталі
Палец
Заводський номер
66.0200.006
Кількість на модель
1
№
8
Назва деталі
Палец
Заводський номер
66.0200.011-01
Кількість на модель
1
№
9
Назва деталі
Болт спеціальний
Заводський номер
05.0100.006
Кількість на модель
1
№
10
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.5.019 ГОСТ 5915]
Кількість на модель
15
№
11
Назва деталі
Палец
Заводський номер
66.0200.013
Кількість на модель
1
№
12
Назва деталі
Гвинт АМ- - хХ. ГОСТ
Заводський номер
[Винт АМ-12-6gх35.45.50Х.019 ГОСТ 1481]
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
15.0300.015-02
Кількість на модель
6
№
14
Назва деталі
Палец
Заводський номер
66.0200.011
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
05.0210.014
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
05.0210.016
Кількість на модель
№
17
Назва деталі
Болт спеціальний
Заводський номер
05.0100.006-01
Кількість на модель
5
№
18
Назва деталі
Палец
Заводський номер
66.0200.012
Кількість на модель
1
№
19
Назва деталі
Шайба
Заводський номер
15.0300.015-01
Кількість на модель
1
№
20
Назва деталі
Шайба
Заводський номер
66.0200.014
Кількість на модель
6
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 36.01.019 ГОСТ 11872]
Кількість на модель
6
№
22
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М36х1,5-6Н.04.019 ГОСТ 11871]
Кількість на модель
6
№
23
Назва деталі
ГОСТ
Заводський номер
[Масленка 1,2116 ГОСТ 19853]
Кількість на модель
11
№
24
Назва деталі
Палец
Заводський номер
66.0200.500
Кількість на модель
1
№
25
Назва деталі
Важіль
Заводський номер
05.0200.201
Кількість на модель
2
№
26
Назва деталі
Втулка
Заводський номер
15.0290.103
Кількість на модель
2
№
27
Назва деталі
Втулка
Заводський номер
15.0260.001
Кількість на модель
2
№
28
Назва деталі
Палец
Заводський номер
66.0200.400
Кількість на модель
2
№
29
Назва деталі
Втулка
Заводський номер
05.0200.003
Кількість на модель
1
№
30
Назва деталі
Палец
Заводський номер
66.0200.300
Кількість на модель
1
№
31
Назва деталі
Тарілка
Заводський номер
66.0200.015
Кількість на модель
2
№
32
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М16-6gх35.58.019 ГОСТ 7798]
Кількість на модель
4
№
33
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ 6402]
Кількість на модель
1
№
34
Назва деталі
Чека
Заводський номер
15.0110.005
Кількість на модель
2
№
35
Назва деталі
Тяга
Заводський номер
18.0200.002
Кількість на модель
1
№
36
Назва деталі
Палец
Заводський номер
66.0200.004
Кількість на модель
1
№
37
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 6,3х63.019 ГОСТ 397]
Кількість на модель
2
№
38
Назва деталі
Горіх
Заводський номер
13.0310.009
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стріла. | 66.0211.000 | 1 | 1 | 1 | |||
| 2 | Гідроциліндр | 05.0200.000-01 | 1 | 1 | 2 | |||
| 3 | Ковш | 66.0230.100 | 1 | 1 | 3 | |||
| 4 | Гідроциліндр | 66.9012.000-01 | 2 | 2 | 4 | |||
| 5 | Коронка | 15.0250.200 | 4 | 4 | 5 | |||
| 6 | Рукоять телескопічна | 66.0240.000 | 1 | 1 | 6 | |||
| 7 | Гідроциліндр | 15.0602.000-01 | 1 | 1 | 7 | |||
| 8 | Палец | 66.0200.006 | 1 | 1 | 8 | |||
| 9 | Палец | 66.0200.011-01 | 1 | 1 | 9 | |||
| 10 | Болт спеціальний | 05.0100.006 | 1 | 1 | 10 | |||
| 11 | Горіх МН. ГОСТ | [Гайка М12-6Н.5.019 ГОСТ 5915] | 15 | 15 | 11 | |||
| 12 | Палец | 66.0200.013 | 1 | 1 | 12 | |||
| 13 | Гвинт АМ- - хХ. ГОСТ | [Винт АМ-12-6gх35.45.50Х.019 ГОСТ 1481] | 1 | 1 | 13 | |||
| 14 | Шайба | 15.0300.015-02 | 6 | 6 | 14 | |||
| 15 | Палец | 66.0200.011 | 1 | 1 | 15 | |||
| 16 | Втулка | 05.0210.014 | 1 | 1 | 16 | |||
| 17 | Втулка | 05.0210.016 | 17 | |||||
| 18 | Болт спеціальний | 05.0100.006-01 | 5 | 5 | 18 | |||
| 19 | Палец | 66.0200.012 | 1 | 1 | 19 | |||
| 20 | Шайба | 15.0300.015-01 | 1 | 1 | 20 | |||
| 21 | Шайба | 66.0200.014 | 6 | 6 | 21 | |||
| 22 | Шайба ГОСТ | [Шайба 36.01.019 ГОСТ 11872] | 6 | 6 | 22 | |||
| 23 | Горіх Mx, N. ГОСТ | [Гайка М36х1,5-6Н.04.019 ГОСТ 11871] | 6 | 6 | 23 | |||
| 24 | ГОСТ | [Масленка 1,2116 ГОСТ 19853] | 11 | 11 | 24 | |||
| 25 | Палец | 66.0200.500 | 1 | 1 | 25 | |||
| 26 | Важіль | 05.0200.201 | 2 | 2 | 26 | |||
| 27 | Втулка | 15.0290.103 | 2 | 2 | 27 | |||
| 28 | Втулка | 15.0260.001 | 2 | 2 | 28 | |||
| 29 | Палец | 66.0200.400 | 2 | 2 | 29 | |||
| 30 | Втулка | 05.0200.003 | 1 | 1 | 30 | |||
| 31 | Палец | 66.0200.300 | 1 | 1 | 31 | |||
| 32 | Тарілка | 66.0200.015 | 2 | 2 | 32 | |||
| 33 | Болт М- х ГОСТ | [Болт М16-6gх35.58.019 ГОСТ 7798] | 4 | 4 | 33 | |||
| 34 | Шайба G. ГОСТ | [Шайба 16.65Г.019 ГОСТ 6402] | 1 | 1 | 34 | |||
| 35 | Чека | 15.0110.005 | 2 | 2 | 35 | |||
| 36 | Тяга | 18.0200.002 | 1 | 1 | 36 | |||
| 37 | Палец | 66.0200.004 | 1 | 1 | 37 | |||
| 38 | Шплінт х ГОСТ | [Шплинт 6,3х63.019 ГОСТ 397] | 2 | 2 | 38 | |||
| 39 | Горіх | 13.0310.009 | 1 | 1 | 39 |
