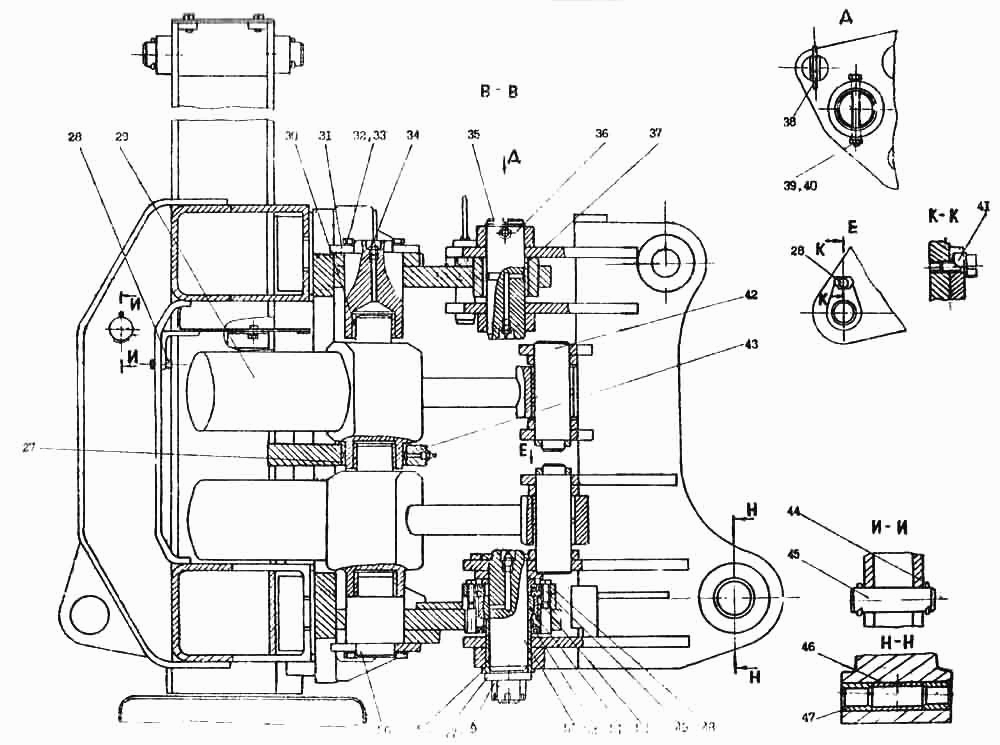

Рамка
100%
Назва деталі
Втулка
Заводський номер
05.0100.005
Кількість на модель
1
№
27
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх20.58.019 ГОСТ 7798]
Кількість на модель
10
№
28
Назва деталі
Гідроциліндр
Заводський номер
05.0160.000-01
Кількість на модель
2
№
29
Назва деталі
Втулка
Заводський номер
05.0100.203
Кількість на модель
1
№
30
Назва деталі
Палец
Заводський номер
05.0100.200
Кількість на модель
1
№
31
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М12-6gх30.58.019 ГОСТ 7798]
Кількість на модель
6
№
32
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
1
№
33
Назва деталі
Маслянка .Ц ГОСТ
Заводський номер
[Масленка 1.2.Ц6 ГОСТ 19853]
Кількість на модель
4
№
34
Назва деталі
Палец
Заводський номер
05.0100.001
Кількість на модель
1
№
35
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А60 ГОСТ 13940]
Кількість на модель
1
№
36
Назва деталі
Втулка
Заводський номер
05.0100.004
Кількість на модель
1
№
37
Назва деталі
Палец
Заводський номер
05.0100.900
Кількість на модель
1
№
38
Назва деталі
Болт спеціальний
Заводський номер
05.0100.006
Кількість на модель
1
№
39
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.5.019 ГОСТ 5915]
Кількість на модель
1
№
40
Назва деталі
Шайба
Заводський номер
22.0500.007
Кількість на модель
2
№
41
Назва деталі
Палец
Заводський номер
05.0100.500
Кількість на модель
2
№
42
Назва деталі
Кронштейн
Заводський номер
22.0521.200
Кількість на модель
1
№
43
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 6,3х63.019 ГОСТ 397]
Кількість на модель
9
№
44
Назва деталі
Палец
Заводський номер
22.0500.002
Кількість на модель
2
№
45
Назва деталі
Втулка
Заводський номер
05.0120.002
Кількість на модель
1
№
46
Назва деталі
Втулка
Заводський номер
05.0210.016
Кількість на модель
2
№
47
Назва деталі
Кришка
Заводський номер
05.0100.002
Кількість на модель
1
№
48
Назва деталі
Болт VM- до ГОСТ
Заводський номер
[Болт ВМ12-6gх35.58.019 ГОСТ 7796]
Кількість на модель
6
№
49
Назва деталі
Втулка
Заводський номер
05.0100.003
Кількість на модель
1
№
50
Назва деталі
Підшипник ШС- ГОСТ
Заводський номер
[Подшипник ШС-60 ГОСТ 3635]
Кількість на модель
1
№
51
Назва деталі
Манжета, х ГОСТ
Заводський номер
[Манжета 1,2.70х95-1 ГОСТ 8762]
Кількість на модель
2
№
52
Назва деталі
Палец
Заводський номер
05.0100.400
Кількість на модель
1
№
53
Назва деталі
Шайба
Заводський номер
13.0310.000
Кількість на модель
1
№
54
Назва деталі
Горіх
Заводський номер
13.0310.009
Кількість на модель
1
№
55
Назва деталі
Втулка
Заводський номер
05.0100.003-01
Кількість на модель
1
№
56
Назва деталі
Палец
Заводський номер
05.0100.300
Кількість на модель
1
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 27 | Втулка | 05.0100.005 | 1 | 1 | 27 | |||
| 28 | Болт М- х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ 7798] | 10 | 10 | 28 | |||
| 29 | Гідроциліндр | 05.0160.000-01 | 2 | 2 | 29 | |||
| 30 | Втулка | 05.0100.203 | 1 | 1 | 30 | |||
| 31 | Палец | 05.0100.200 | 1 | 1 | 31 | |||
| 32 | Болт М- х ГОСТ | [Болт М12-6gх30.58.019 ГОСТ 7798] | 6 | 6 | 32 | |||
| 33 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 1 | 1 | 33 | |||
| 34 | Маслянка .Ц ГОСТ | [Масленка 1.2.Ц6 ГОСТ 19853] | 4 | 4 | 34 | |||
| 35 | Палец | 05.0100.001 | 1 | 1 | 35 | |||
| 36 | Кільце А ГОСТ | [Кольцо А60 ГОСТ 13940] | 1 | 1 | 36 | |||
| 37 | Втулка | 05.0100.004 | 1 | 1 | 37 | |||
| 38 | Палец | 05.0100.900 | 1 | 1 | 38 | |||
| 39 | Болт спеціальний | 05.0100.006 | 1 | 1 | 39 | |||
| 40 | Горіх МН. ГОСТ | [Гайка М12-6Н.5.019 ГОСТ 5915] | 1 | 1 | 40 | |||
| 41 | Шайба | 22.0500.007 | 2 | 2 | 41 | |||
| 42 | Палец | 05.0100.500 | 2 | 2 | 42 | |||
| 43 | Кронштейн | 22.0521.200 | 1 | 1 | 43 | |||
| 44 | Шплінт х ГОСТ | [Шплинт 6,3х63.019 ГОСТ 397] | 9 | 9 | 44 | |||
| 45 | Палец | 22.0500.002 | 2 | 2 | 45 | |||
| 46 | Втулка | 05.0120.002 | 1 | 1 | 46 | |||
| 47 | Втулка | 05.0210.016 | 2 | 2 | 47 | |||
| 48 | Кришка | 05.0100.002 | 1 | 1 | 48 | |||
| 49 | Болт VM- до ГОСТ | [Болт ВМ12-6gх35.58.019 ГОСТ 7796] | 6 | 6 | 49 | |||
| 50 | Втулка | 05.0100.003 | 1 | 1 | 50 | |||
| 51 | Підшипник ШС- ГОСТ | [Подшипник ШС-60 ГОСТ 3635] | 1 | 1 | 51 | |||
| 52 | Манжета, х ГОСТ | [Манжета 1,2.70х95-1 ГОСТ 8762] | 2 | 2 | 52 | |||
| 53 | Палец | 05.0100.400 | 1 | 1 | 53 | |||
| 54 | Шайба | 13.0310.000 | 1 | 1 | 54 | |||
| 55 | Горіх | 13.0310.009 | 1 | 1 | 55 | |||
| 56 | Втулка | 05.0100.003-01 | 1 | 1 | 56 | |||
| 57 | Палец | 05.0100.300 | 1 | 1 | 57 |
