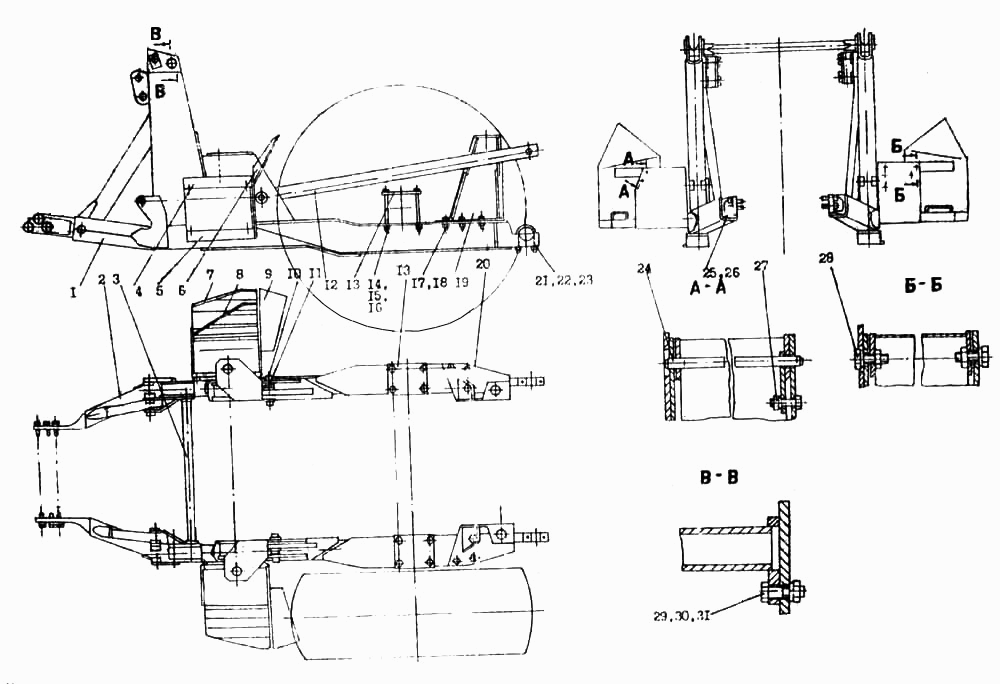

Рамка
100%
Назва деталі
Рамка
Заводський номер
18.0105.000
Кількість на модель
1
№
1
Назва деталі
Рамка
Заводський номер
18.0106.000
Кількість на модель
1
№
2
Назва деталі
Розпірка
Заводський номер
18.0100.130
Кількість на модель
1
№
3
Назва деталі
Підніжка
Заводський номер
18.0100.200
Кількість на модель
1
№
4
Назва деталі
Шухляда
Заводський номер
18.0100.300
Кількість на модель
1
№
5
Назва деталі
Крило
Заводський номер
18.0103.000
Кількість на модель
1
№
6
Назва деталі
Шухляда
Заводський номер
18.0100.400
Кількість на модель
1
№
7
Назва деталі
Підніжка
Заводський номер
18.0100.500
Кількість на модель
1
№
8
Назва деталі
Крило
Заводський номер
18.0104.000
Кількість на модель
1
№
9
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 6,3х71.019 ГОСТ 397]
Кількість на модель
4
№
10
Назва деталі
Палец
Заводський номер
18.0100.003
Кількість на модель
2
№
11
Назва деталі
Тяга
Заводський номер
18.0100.600
Кількість на модель
2
№
12
Назва деталі
Подошва
Заводський номер
18.0100.007
Кількість на модель
2
№
13
Назва деталі
Болт
Заводський номер
18.0100.004
Кількість на модель
8
№
14
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М16-6Н.8.45.019 ГОСТ 5915]
Кількість на модель
22
№
15
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 16.01.019 ГОСТ 6958]
Кількість на модель
8
№
16
Назва деталі
Болт М- х . ГОСТ
Заводський номер
[Болт М16-6gх45 58.019. ГОСТ 7798]
Кількість на модель
8
№
17
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 16.65Г.019 ГОСТ 6402]
Кількість на модель
12
№
18
Назва деталі
Стояти!
Заводський номер
22.0100.70
Кількість на модель
1
№
19
Назва деталі
Стояти!
Заводський номер
22.0100.700-01
Кількість на модель
1
№
20
Назва деталі
Хомут
Заводський номер
18.0100.005
Кількість на модель
2
№
21
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М20-6Н.8.45.019 ГОСТ 5915]
Кількість на модель
4
№
22
Назва деталі
Шайба Г.. ГОСТ
Заводський номер
[Шайба 20.65Г.019. ГОСТ 6402]
Кількість на модель
4
№
23
Назва деталі
Ось
Заводський номер
18.0100.110
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
18.0100.006
Кількість на модель
6
№
25
Назва деталі
Шайба
Заводський номер
22.0100.006
Кількість на модель
4
№
26
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М12-6gх20.58.019 ГОСТ 7798]
Кількість на модель
8
№
27
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М12-6gх30.58.019 ГОСТ 7798]
Кількість на модель
6
№
28
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М12-6gх40.58.019 ГОСТ 7798]
Кількість на модель
6
№
29
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.8.45.019 ГОСТ 5915]
Кількість на модель
16
№
30
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
19
№
31
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Рамка | 18.0105.000 | 1 | 1 | 1 | |||
| 2 | Рамка | 18.0106.000 | 1 | 1 | 2 | |||
| 3 | Розпірка | 18.0100.130 | 1 | 1 | 3 | |||
| 4 | Підніжка | 18.0100.200 | 1 | 1 | 4 | |||
| 5 | Шухляда | 18.0100.300 | 1 | 1 | 5 | |||
| 6 | Крило | 18.0103.000 | 1 | 1 | 6 | |||
| 7 | Шухляда | 18.0100.400 | 1 | 1 | 7 | |||
| 8 | Підніжка | 18.0100.500 | 1 | 1 | 8 | |||
| 9 | Крило | 18.0104.000 | 1 | 1 | 9 | |||
| 10 | Шплінт х ГОСТ | [Шплинт 6,3х71.019 ГОСТ 397] | 4 | 4 | 10 | |||
| 11 | Палец | 18.0100.003 | 2 | 2 | 11 | |||
| 12 | Тяга | 18.0100.600 | 2 | 2 | 12 | |||
| 13 | Подошва | 18.0100.007 | 2 | 2 | 13 | |||
| 14 | Болт | 18.0100.004 | 8 | 8 | 14 | |||
| 15 | Горіх МН. ГОСТ | [Гайка М16-6Н.8.45.019 ГОСТ 5915] | 22 | 22 | 15 | |||
| 16 | Шайба ГОСТ | [Шайба 16.01.019 ГОСТ 6958] | 8 | 8 | 16 | |||
| 17 | Болт М- х . ГОСТ | [Болт М16-6gх45 58.019. ГОСТ 7798] | 8 | 8 | 17 | |||
| 18 | Шайба G. ГОСТ | [Шайба 16.65Г.019 ГОСТ 6402] | 12 | 12 | 18 | |||
| 19 | Стояти! | 22.0100.70 | 1 | 1 | 19 | |||
| 20 | Стояти! | 22.0100.700-01 | 1 | 1 | 20 | |||
| 21 | Хомут | 18.0100.005 | 2 | 2 | 21 | |||
| 22 | Горіх МН. ГОСТ | [Гайка М20-6Н.8.45.019 ГОСТ 5915] | 4 | 4 | 22 | |||
| 23 | Шайба Г.. ГОСТ | [Шайба 20.65Г.019. ГОСТ 6402] | 4 | 4 | 23 | |||
| 24 | Ось | 18.0100.110 | 1 | 1 | 24 | |||
| 25 | Болт | 18.0100.006 | 6 | 6 | 25 | |||
| 26 | Шайба | 22.0100.006 | 4 | 4 | 26 | |||
| 27 | Болт М- х ГОСТ | [Болт М12-6gх20.58.019 ГОСТ 7798] | 8 | 8 | 27 | |||
| 28 | Болт М- х ГОСТ | [Болт М12-6gх30.58.019 ГОСТ 7798] | 6 | 6 | 28 | |||
| 29 | Болт М- х ГОСТ | [Болт М12-6gх40.58.019 ГОСТ 7798] | 6 | 6 | 29 | |||
| 30 | Горіх МН. ГОСТ | [Гайка М12-6Н.8.45.019 ГОСТ 5915] | 16 | 16 | 30 | |||
| 31 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 19 | 19 | 31 |
