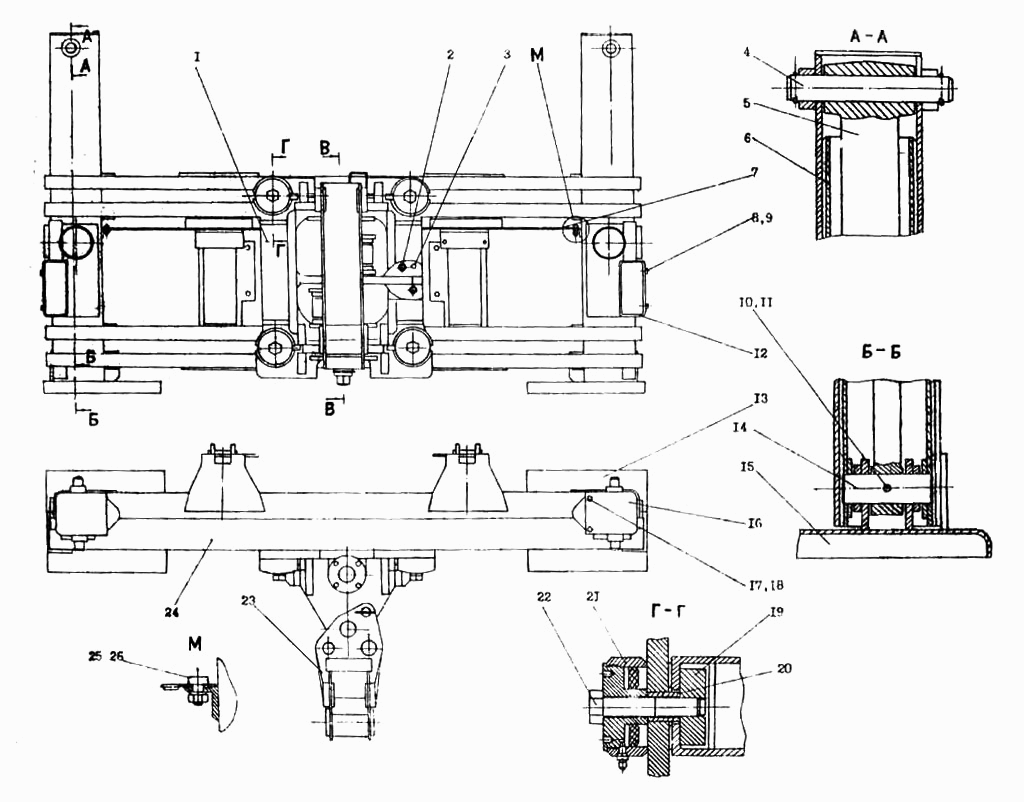

Поперечна рама
100%
Назва деталі
Екіпаж.
Заводський номер
22.0521.000
Кількість на модель
1
№
1
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М20-6gх60.58.019 ГОСТ 7798]
Кількість на модель
4
№
2
Назва деталі
Штифт хГ ГОСТ
Заводський номер
[Штифт 10х60.65Г ГОСТ 24296]
Кількість на модель
2
№
3
Назва деталі
Палец
Заводський номер
22.0000.003
Кількість на модель
2
№
4
Назва деталі
Гідроциліндр
Заводський номер
05.3701.000-03
Кількість на модель
2
№
5
Назва деталі
Стояти!
Заводський номер
22.0500.200
Кількість на модель
2
№
6
Назва деталі
Короб
Заводський номер
05.2700.300-01
Кількість на модель
1
№
7
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М16-6gх35.58.019 ГОСТ 7798]
Кількість на модель
6
№
8
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
8
№
9
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх90.58.019 ГОСТ 7798]
Кількість на модель
2
№
10
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ 5915]
Кількість на модель
6
№
11
Назва деталі
Короб
Заводський номер
22.0500.500
Кількість на модель
2
№
12
Назва деталі
Опора
Заводський номер
22.0500.600
Кількість на модель
1
№
13
Назва деталі
Палец
Заводський номер
22.0500.004
Кількість на модель
2
№
14
Назва деталі
Опора
Заводський номер
22.0500.600-01
Кількість на модель
1
№
15
Назва деталі
Кришка
Заводський номер
22.0500.010
Кількість на модель
2
№
16
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М8-6gх16.58.019 ГОСТ 7798]
Кількість на модель
6
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.04.019 ГОСТ 6958]
Кількість на модель
4
№
18
Назва деталі
Сухар
Заводський номер
22.0500.005
Кількість на модель
4
№
19
Назва деталі
Труба
Заводський номер
22.0500.006
Кількість на модель
4
№
20
Назва деталі
Затискач
Заводський номер
22.0500.100
Кількість на модель
4
№
21
Назва деталі
Болт MX-XX ГОСТ
Заводський номер
[Болт М30х2-6gх150х66.019 ГОСТ 7798]
Кількість на модель
4
№
22
Назва деталі
Колонка
Заводський номер
05.0120.100
Кількість на модель
1
№
23
Назва деталі
Рамка
Заводський номер
22.0511.000
Кількість на модель
1
№
24
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
2
№
25
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
2
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Екіпаж. | 22.0521.000 | 1 | 1 | 1 | |||
| 2 | Болт М- х ГОСТ | [Болт М20-6gх60.58.019 ГОСТ 7798] | 4 | 4 | 2 | |||
| 3 | Штифт хГ ГОСТ | [Штифт 10х60.65Г ГОСТ 24296] | 2 | 2 | 3 | |||
| 4 | Палец | 22.0000.003 | 2 | 2 | 4 | |||
| 5 | Гідроциліндр | 05.3701.000-03 | 2 | 2 | 5 | |||
| 6 | Стояти! | 22.0500.200 | 2 | 2 | 6 | |||
| 7 | Короб | 05.2700.300-01 | 1 | 1 | 7 | |||
| 8 | Болт М- х ГОСТ | [Болт М16-6gх35.58.019 ГОСТ 7798] | 6 | 6 | 8 | |||
| 9 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 8 | 8 | 9 | |||
| 10 | Болт М- х ГОСТ | [Болт М10-6gх90.58.019 ГОСТ 7798] | 2 | 2 | 10 | |||
| 11 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ 5915] | 6 | 6 | 11 | |||
| 12 | Короб | 22.0500.500 | 2 | 2 | 12 | |||
| 13 | Опора | 22.0500.600 | 1 | 1 | 13 | |||
| 14 | Палец | 22.0500.004 | 2 | 2 | 14 | |||
| 15 | Опора | 22.0500.600-01 | 1 | 1 | 15 | |||
| 16 | Кришка | 22.0500.010 | 2 | 2 | 16 | |||
| 17 | Болт М- х ГОСТ | [Болт М8-6gх16.58.019 ГОСТ 7798] | 6 | 6 | 17 | |||
| 18 | Шайба ГОСТ | [Шайба 8.04.019 ГОСТ 6958] | 4 | 4 | 18 | |||
| 19 | Сухар | 22.0500.005 | 4 | 4 | 19 | |||
| 20 | Труба | 22.0500.006 | 4 | 4 | 20 | |||
| 21 | Затискач | 22.0500.100 | 4 | 4 | 21 | |||
| 22 | Болт MX-XX ГОСТ | [Болт М30х2-6gх150х66.019 ГОСТ 7798] | 4 | 4 | 22 | |||
| 23 | Колонка | 05.0120.100 | 1 | 1 | 23 | |||
| 24 | Рамка | 22.0511.000 | 1 | 1 | 24 | |||
| 25 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 2 | 2 | 25 | |||
| 26 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 2 | 2 | 26 |
