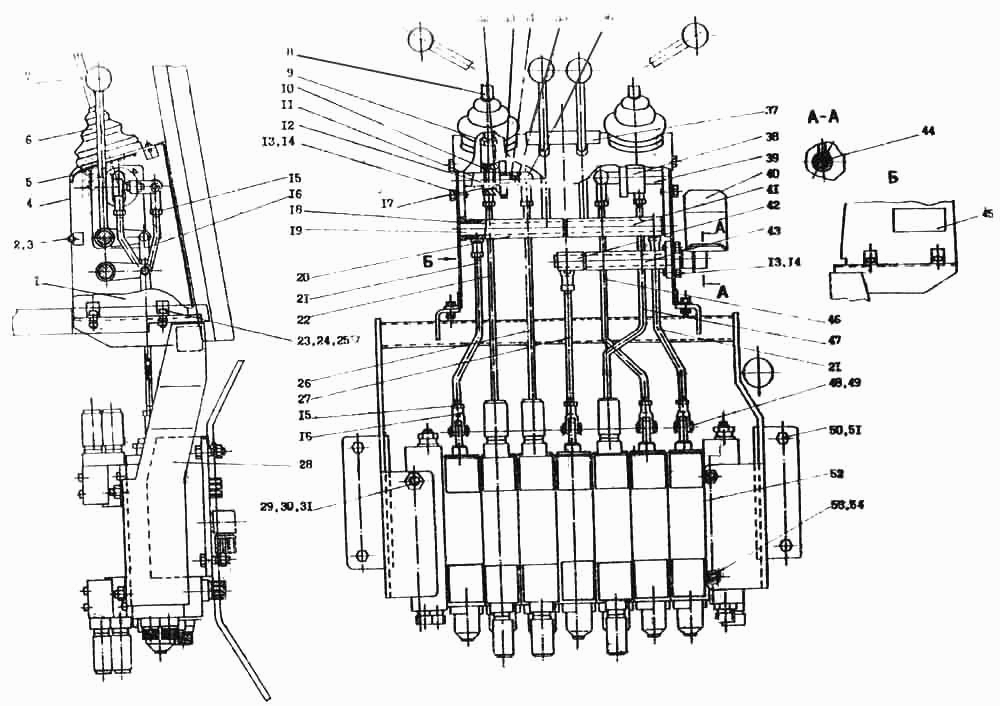

Керування екскаваційним обладнанням
100%
Назва деталі
Короб
Заводський номер
66.0170.200
Кількість на модель
1
№
1
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 5.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
2
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
[Винт ВМ5-6gх12.58.019 ГОСТ 17473]
Кількість на модель
4
№
3
Назва деталі
Панель
Заводський номер
05.0513.000
Кількість на модель
1
№
4
Назва деталі
Ущільнювач
Заводський номер
05.0510.008
Кількість на модель
2
№
5
Назва деталі
Чохол захисний
Заводський номер
10.0805.004
Кількість на модель
2
№
6
Назва деталі
Ручка А
Заводський номер
[Ручка 7062-0329 А31.0105.01]
Кількість на модель
4
№
7
Назва деталі
Важіль
Заводський номер
05.0510.009
Кількість на модель
2
№
8
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М12-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
9
Назва деталі
Кільце В ГОСТ
Заводський номер
[Кольцо В35 ГОСТ 13943]
Кількість на модель
2
№
10
Назва деталі
Кронштейн
Заводський номер
05.0512.100
Кількість на модель
1
№
11
Назва деталі
Головка
Заводський номер
15.0263.300
Кількість на модель
1
№
12
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М10-6gх20.58.019 ГОСТ 7798]
Кількість на модель
6
№
13
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ 6402]
Кількість на модель
10
№
14
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М10х1,25-6Н.5.019 ГОСТ 5915]
Кількість на модель
14
№
15
Назва деталі
Виделка.
Заводський номер
06.0510.013
Кількість на модель
10
№
16
Назва деталі
Підшипник ШС ГОСТ
Заводський номер
[Подшипник ШС 20 ГОСТ 3635]
Кількість на модель
2
№
17
Назва деталі
Втулка
Заводський номер
16.0260.013-01
Кількість на модель
12
№
18
Назва деталі
Ось
Заводський номер
15.0260.012
Кількість на модель
1
№
19
Назва деталі
Важіль
Заводський номер
05.0510.100
Кількість на модель
1
№
20
Назва деталі
Тяга
Заводський номер
66.0170.001-05
Кількість на модель
2
№
21
Назва деталі
Тяга
Заводський номер
66.0170.001
Кількість на модель
1
№
22
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх20.58.019 ГОСТ 7798]
Кількість на модель
4
№
23
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
24
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
25
Назва деталі
Тяга
Заводський номер
66.0170.001-01
Кількість на модель
1
№
26
Назва деталі
Тяга
Заводський номер
66.0170.001-02
Кількість на модель
1
№
27
Назва деталі
Кронштейн
Заводський номер
66.0170.100
Кількість на модель
1
№
28
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М16-6gх95.58.019 ГОСТ 7798]
Кількість на модель
1
№
29
Назва деталі
Гайка
Заводський номер
[Гайка]
Кількість на модель
1
№
30
Назва деталі
Шайба Г. ГОСТ у
Заводський номер
[Шайба 16.65Г.019 ГОСТ в402]
Кількість на модель
1
№
31
Назва деталі
КІЛЬЦО
Заводський номер
15.0263.002
Кількість на модель
2
№
32
Назва деталі
Сухар
Заводський номер
15.0263.001
Кількість на модель
2
№
33
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А12 ГОСТ 13942]
Кількість на модель
2
№
34
Назва деталі
Шарнір.
Заводський номер
05.0511.200
Кількість на модель
4
№
36
Назва деталі
Таблиця
Заводський номер
05.0640.016
Кількість на модель
1
№
37
Назва деталі
Головка
Заводський номер
16.0263.300-01
Кількість на модель
1
№
38
Назва деталі
Кронштейн
Заводський номер
05.0511.100-01
Кількість на модель
1
№
39
Назва деталі
Педаль
Заводський номер
66.0170.300
Кількість на модель
1
№
40
Назва деталі
Важіль
Заводський номер
05.0510.100-01
Кількість на модель
1
№
41
Назва деталі
Ось
Заводський номер
05.0510.300
Кількість на модель
1
№
42
Назва деталі
Напрямна
Заводський номер
05.0510.400
Кількість на модель
1
№
43
Назва деталі
Штифт __NT__0__х__NT__1__Г ГОСТ __NT__2__
Заводський номер
[Штифт 6х30.65Г ГОСТ 3129]
Кількість на модель
1
№
44
Назва деталі
Таблиця
Заводський номер
66.0170.003
Кількість на модель
1
№
45
Назва деталі
Тяга
Заводський номер
66.0170.001-03
Кількість на модель
1
№
46
Назва деталі
Тяга
Заводський номер
66.0170.001-04
Кількість на модель
1
№
47
Назва деталі
Ось
Заводський номер
15.0260.021
Кількість на модель
10
№
48
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 2 5х10.019 ГОСТ 397]
Кількість на модель
10
№
49
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М10-6gх35.58.019 ГОСТ 7798]
Кількість на модель
4
№
50
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
51
Назва деталі
Гідророзподільник
Заводський номер
69.9001.000-01
Кількість на модель
1
№
52
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М12-6gх115.58.019 ГОСТ 7798]
Кількість на модель
2
№
53
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
2
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Короб | 66.0170.200 | 1 | 1 | 1 | |||
| 2 | Шайба G. ГОСТ | [Шайба 5.65Г.019 ГОСТ 6402] | 4 | 4 | 2 | |||
| 3 | Гвинт ВМ- х ГОСТ | [Винт ВМ5-6gх12.58.019 ГОСТ 17473] | 4 | 4 | 3 | |||
| 4 | Панель | 05.0513.000 | 1 | 1 | 4 | |||
| 5 | Ущільнювач | 05.0510.008 | 2 | 2 | 5 | |||
| 6 | Чохол захисний | 10.0805.004 | 2 | 2 | 6 | |||
| 7 | Ручка А | [Ручка 7062-0329 А31.0105.01] | 4 | 4 | 7 | |||
| 8 | Важіль | 05.0510.009 | 2 | 2 | 8 | |||
| 9 | Горіх МН. ГОСТ | [Гайка М12-6Н.5.019 ГОСТ 5915] | 4 | 4 | 9 | |||
| 10 | Кільце В ГОСТ | [Кольцо В35 ГОСТ 13943] | 2 | 2 | 10 | |||
| 11 | Кронштейн | 05.0512.100 | 1 | 1 | 11 | |||
| 12 | Головка | 15.0263.300 | 1 | 1 | 12 | |||
| 13 | Болт М-х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ 7798] | 6 | 6 | 13 | |||
| 14 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ 6402] | 10 | 10 | 14 | |||
| 15 | Горіх Mx, N. ГОСТ | [Гайка М10х1,25-6Н.5.019 ГОСТ 5915] | 14 | 14 | 15 | |||
| 16 | Виделка. | 06.0510.013 | 10 | 10 | 16 | |||
| 17 | Підшипник ШС ГОСТ | [Подшипник ШС 20 ГОСТ 3635] | 2 | 2 | 17 | |||
| 18 | Втулка | 16.0260.013-01 | 12 | 12 | 18 | |||
| 19 | Ось | 15.0260.012 | 1 | 1 | 19 | |||
| 20 | Важіль | 05.0510.100 | 1 | 1 | 20 | |||
| 21 | Тяга | 66.0170.001-05 | 2 | 2 | 21 | |||
| 22 | Тяга | 66.0170.001 | 1 | 1 | 22 | |||
| 23 | Болт М-х ГОСТ | [Болт М8-6gх20.58.019 ГОСТ 7798] | 4 | 4 | 23 | |||
| 24 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 4 | 4 | 24 | |||
| 25 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 4 | 4 | 25 | |||
| 26 | Тяга | 66.0170.001-01 | 1 | 1 | 26 | |||
| 27 | Тяга | 66.0170.001-02 | 1 | 1 | 27 | |||
| 28 | Кронштейн | 66.0170.100 | 1 | 1 | 28 | |||
| 29 | Болт М-х ГОСТ | [Болт М16-6gх95.58.019 ГОСТ 7798] | 1 | 1 | 29 | |||
| 30 | Гайка | [Гайка] | 1 | 1 | 30 | |||
| 31 | Шайба Г. ГОСТ у | [Шайба 16.65Г.019 ГОСТ в402] | 1 | 1 | 31 | |||
| 32 | КІЛЬЦО | 15.0263.002 | 2 | 2 | 32 | |||
| 33 | Сухар | 15.0263.001 | 2 | 2 | 33 | |||
| 34 | Кільце А ГОСТ | [Кольцо А12 ГОСТ 13942] | 2 | 2 | 34 | |||
| 36 | Шарнір. | 05.0511.200 | 4 | 4 | 36 | |||
| 37 | Таблиця | 05.0640.016 | 1 | 1 | 37 | |||
| 38 | Головка | 16.0263.300-01 | 1 | 1 | 38 | |||
| 39 | Кронштейн | 05.0511.100-01 | 1 | 1 | 39 | |||
| 40 | Педаль | 66.0170.300 | 1 | 1 | 40 | |||
| 41 | Важіль | 05.0510.100-01 | 1 | 1 | 41 | |||
| 42 | Ось | 05.0510.300 | 1 | 1 | 42 | |||
| 43 | Напрямна | 05.0510.400 | 1 | 1 | 43 | |||
| 44 | Штифт __NT__0__х__NT__1__Г ГОСТ __NT__2__ | [Штифт 6х30.65Г ГОСТ 3129] | 1 | 1 | 44 | |||
| 45 | Таблиця | 66.0170.003 | 1 | 1 | 45 | |||
| 46 | Тяга | 66.0170.001-03 | 1 | 1 | 46 | |||
| 47 | Тяга | 66.0170.001-04 | 1 | 1 | 47 | |||
| 48 | Ось | 15.0260.021 | 10 | 10 | 48 | |||
| 49 | Шплінт х ГОСТ | [Шплинт 2 5х10.019 ГОСТ 397] | 10 | 10 | 49 | |||
| 50 | Болт М-х ГОСТ | [Болт М10-6gх35.58.019 ГОСТ 7798] | 4 | 4 | 50 | |||
| 51 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ 5915] | 4 | 4 | 51 | |||
| 52 | Гідророзподільник | 69.9001.000-01 | 1 | 1 | 52 | |||
| 53 | Болт М-х ГОСТ | [Болт М12-6gх115.58.019 ГОСТ 7798] | 2 | 2 | 53 | |||
| 54 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 2 | 2 | 54 |
