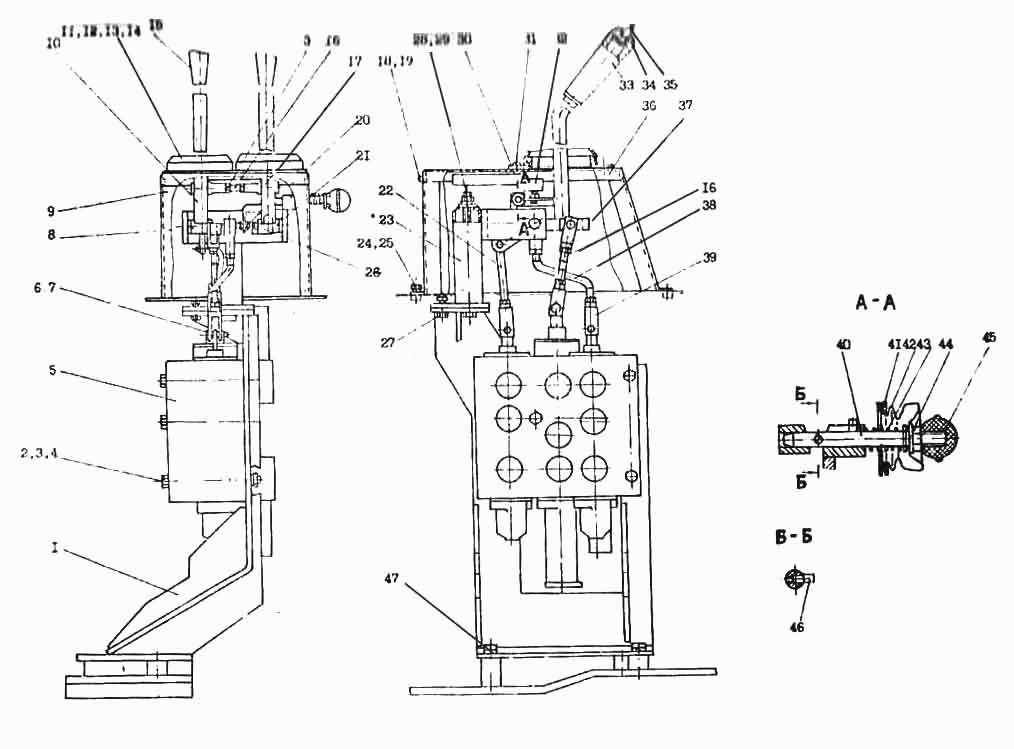

Керування навантажувальним обладнанням
100%
Назва деталі
Кронштейн
Заводський номер
77.0180.100
Кількість на модель
1
№
1
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ 6402]
Кількість на модель
8
№
2
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М10-6Н.5.019 ГОСТ 5915]
Кількість на модель
5
№
3
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх140.58.019 ГОСТ 7798]
Кількість на модель
3
№
4
Назва деталі
Гідророзподільник
Заводський номер
22.9002.000
Кількість на модель
1
№
5
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 2,5х16.019 ГОСТ 397]
Кількість на модель
5
№
6
Назва деталі
Ось
Заводський номер
15.0260.021
Кількість на модель
4
№
7
Назва деталі
Важіль
Заводський номер
77.0180.250
Кількість на модель
1
№
8
Назва деталі
Кожух
Заводський номер
66.0180.300
Кількість на модель
1
№
9
Назва деталі
Важіль управління
Заводський номер
69.0180.230
Кількість на модель
1
№
10
Назва деталі
Чохол захисний
Заводський номер
10.0805.004
Кількість на модель
2
№
11
Назва деталі
Пряжка
Заводський номер
03.5910.008
Кількість на модель
2
№
12
Назва деталі
Стрічка стяжна
Заводський номер
10.0805.005
Кількість на модель
2
№
13
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 4х25.019 ГОСТ 397]
Кількість на модель
2
№
14
Назва деталі
Ручка
Заводський номер
22.0620.006
Кількість на модель
1
№
15
Назва деталі
Тяга
Заводський номер
77.0180.201
Кількість на модель
1
№
16
Назва деталі
Важіль управління
Заводський номер
69.0180.230-01
Кількість на модель
1
№
17
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
[Винт ВМ5-6gх12.58.019 ГОСТ 17473]
Кількість на модель
20
№
18
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 5.65Г.019 ГОСТ 6402]
Кількість на модель
7
№
19
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
6
№
20
Назва деталі
Важіль
Заводський номер
69.0180.240
Кількість на модель
1
№
21
Назва деталі
Тяга
Заводський номер
69.0180.600
Кількість на модель
1
№
22
Назва деталі
Стояти!
Заводський номер
69.0180.220
Кількість на модель
1
№
23
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М8-6gх20.58.019 ГОСТ 7798]
Кількість на модель
4
№
24
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
8
№
25
Назва деталі
Кільце А ГОСТ
Заводський номер
[Кольцо А12 ГОСТ 13942]
Кількість на модель
4
№
26
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М8-6gх30.58.019 ГОСТ 7798]
Кількість на модель
3
№
27
Назва деталі
Шайба
Заводський номер
77.0180.004
Кількість на модель
1
№
28
Назва деталі
Болт
Заводський номер
69.0180.007
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
69.0180.500
Кількість на модель
1
№
30
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 5.04.019 ГОСТ 11371]
Кількість на модель
2
№
31
Назва деталі
Шарнір.
Заводський номер
77.0180.210
Кількість на модель
3
№
32
Назва деталі
Ручка
Заводський номер
22.0620.004
Кількість на модель
1
№
33
Назва деталі
Корок
Заводський номер
22.0620.005
Кількість на модель
1
№
34
Назва деталі
Вимикач ВК ТУ-
Заводський номер
[Выключатель ВК 322 ТУ 37.003.402-73]
Кількість на модель
1
№
35
Назва деталі
Кришка
Заводський номер
69.0180.400
Кількість на модель
1
№
36
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М10х1,25-6Н.5.019 ГОСТ 5915]
Кількість на модель
7
№
37
Назва деталі
Тяга
Заводський номер
69.0180.008
Кількість на модель
1
№
38
Назва деталі
Виделка.
Заводський номер
05.0510.013
Кількість на модель
5
№
39
Назва деталі
Шток
Заводський номер
[Шток]
Кількість на модель
1
№
40
Назва деталі
Тарілка
Заводський номер
69.0180.009
Кількість на модель
1
№
41
Назва деталі
Чехол
Заводський номер
18.0700.044
Кількість на модель
1
№
42
Назва деталі
Пружина
Заводський номер
69.0180.006
Кількість на модель
1
№
43
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 10.04.019 ГОСТ 13371]
Кількість на модель
2
№
44
Назва деталі
Ручка
Заводський номер
А31.0105.01
Кількість на модель
1
№
45
Назва деталі
Гвинт
Заводський номер
69.0180.005
Кількість на модель
1
№
46
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх30.58.019 ГОСТ 7798]
Кількість на модель
4
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кронштейн | 77.0180.100 | 1 | 1 | 1 | |||
| 2 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ 6402] | 8 | 8 | 2 | |||
| 3 | Горіх МН. ГОСТ | [Гайка М10-6Н.5.019 ГОСТ 5915] | 5 | 5 | 3 | |||
| 4 | Болт М- х ГОСТ | [Болт М10-6gх140.58.019 ГОСТ 7798] | 3 | 3 | 4 | |||
| 5 | Гідророзподільник | 22.9002.000 | 1 | 1 | 5 | |||
| 6 | Шплінт х ГОСТ | [Шплинт 2,5х16.019 ГОСТ 397] | 5 | 5 | 6 | |||
| 7 | Ось | 15.0260.021 | 4 | 4 | 7 | |||
| 8 | Важіль | 77.0180.250 | 1 | 1 | 8 | |||
| 9 | Кожух | 66.0180.300 | 1 | 1 | 9 | |||
| 10 | Важіль управління | 69.0180.230 | 1 | 1 | 10 | |||
| 11 | Чохол захисний | 10.0805.004 | 2 | 2 | 11 | |||
| 12 | Пряжка | 03.5910.008 | 2 | 2 | 12 | |||
| 13 | Стрічка стяжна | 10.0805.005 | 2 | 2 | 13 | |||
| 14 | Шплінт х ГОСТ | [Шплинт 4х25.019 ГОСТ 397] | 2 | 2 | 14 | |||
| 15 | Ручка | 22.0620.006 | 1 | 1 | 15 | |||
| 16 | Тяга | 77.0180.201 | 1 | 1 | 16 | |||
| 17 | Важіль управління | 69.0180.230-01 | 1 | 1 | 17 | |||
| 18 | Гвинт ВМ- х ГОСТ | [Винт ВМ5-6gх12.58.019 ГОСТ 17473] | 20 | 20 | 18 | |||
| 19 | Шайба G. ГОСТ | [Шайба 5.65Г.019 ГОСТ 6402] | 7 | 7 | 19 | |||
| 20 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 6 | 6 | 20 | |||
| 21 | Важіль | 69.0180.240 | 1 | 1 | 21 | |||
| 22 | Тяга | 69.0180.600 | 1 | 1 | 22 | |||
| 23 | Стояти! | 69.0180.220 | 1 | 1 | 23 | |||
| 24 | Болт М- х ГОСТ | [Болт М8-6gх20.58.019 ГОСТ 7798] | 4 | 4 | 24 | |||
| 25 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 8 | 8 | 25 | |||
| 26 | Кільце А ГОСТ | [Кольцо А12 ГОСТ 13942] | 4 | 4 | 26 | |||
| 27 | Болт М- х ГОСТ | [Болт М8-6gх30.58.019 ГОСТ 7798] | 3 | 3 | 27 | |||
| 28 | Шайба | 77.0180.004 | 1 | 1 | 28 | |||
| 29 | Болт | 69.0180.007 | 1 | 1 | 29 | |||
| 30 | Кришка | 69.0180.500 | 1 | 1 | 30 | |||
| 31 | Шайба ГОСТ | [Шайба 5.04.019 ГОСТ 11371] | 2 | 2 | 31 | |||
| 32 | Шарнір. | 77.0180.210 | 3 | 3 | 32 | |||
| 33 | Ручка | 22.0620.004 | 1 | 1 | 33 | |||
| 34 | Корок | 22.0620.005 | 1 | 1 | 34 | |||
| 35 | Вимикач ВК ТУ- | [Выключатель ВК 322 ТУ 37.003.402-73] | 1 | 1 | 35 | |||
| 36 | Кришка | 69.0180.400 | 1 | 1 | 36 | |||
| 37 | Горіх Mx, N. ГОСТ | [Гайка М10х1,25-6Н.5.019 ГОСТ 5915] | 7 | 7 | 37 | |||
| 38 | Тяга | 69.0180.008 | 1 | 1 | 38 | |||
| 39 | Виделка. | 05.0510.013 | 5 | 5 | 39 | |||
| 40 | Шток | [Шток] | 1 | 1 | 40 | |||
| 41 | Тарілка | 69.0180.009 | 1 | 1 | 41 | |||
| 42 | Чехол | 18.0700.044 | 1 | 1 | 42 | |||
| 43 | Пружина | 69.0180.006 | 1 | 1 | 43 | |||
| 44 | Шайба ГОСТ | [Шайба 10.04.019 ГОСТ 13371] | 2 | 2 | 44 | |||
| 45 | Ручка | А31.0105.01 | 1 | 1 | 45 | |||
| 46 | Гвинт | 69.0180.005 | 1 | 1 | 46 | |||
| 47 | Болт М- х ГОСТ | [Болт М10-6gх30.58.019 ГОСТ 7798] | 4 | 4 | 47 |
