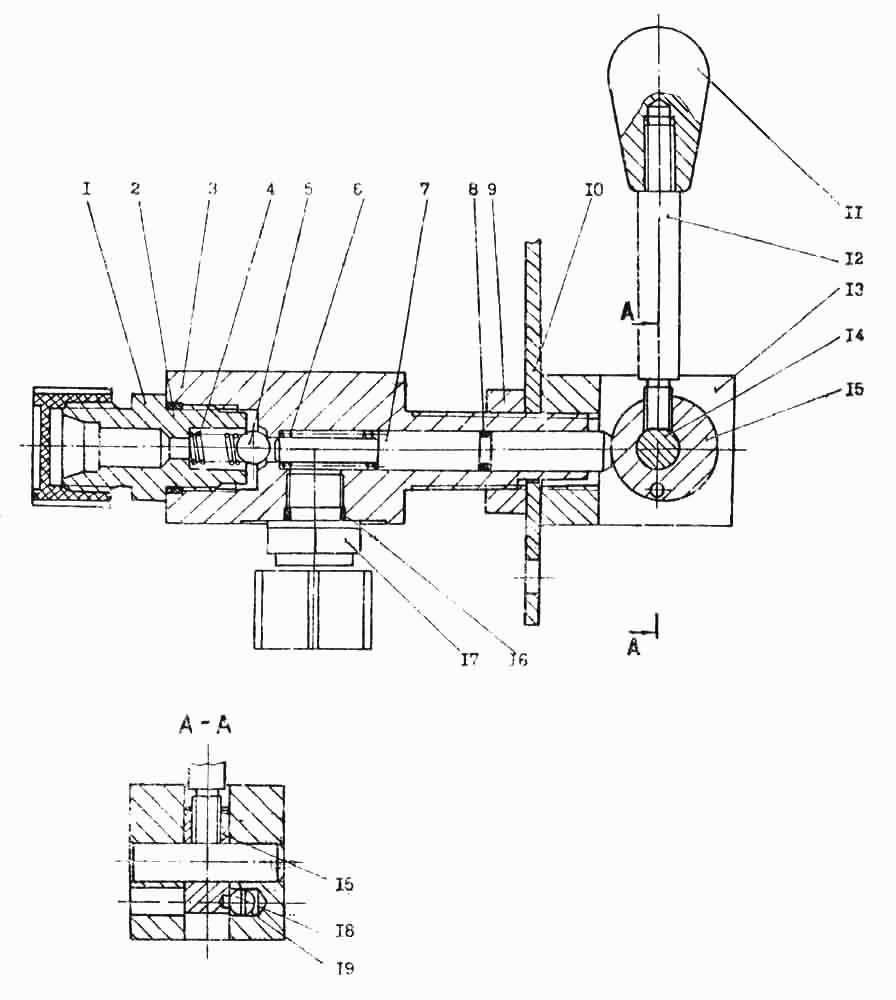

Клапан керований
100%
Назва деталі
Штуцер
Заводський номер
69.9200.081
Кількість на модель
1
№
1
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 016-020-25-2-2 ГОСТ 18829]
Кількість на модель
1
№
2
Назва деталі
Корпус
Заводський номер
15.0260.101
Кількість на модель
1
№
3
Назва деталі
Пружина
Заводський номер
15.0260.112
Кількість на модель
1
№
4
Назва деталі
Кулька Б, ГОСТ
Заводський номер
[Шарик Б 7,144-40 ГОСТ 3722]
Кількість на модель
1
№
5
Назва деталі
Пружина
Заводський номер
15.0260.111
Кількість на модель
1
№
6
Назва деталі
Шток
Заводський номер
15.0260.103
Кількість на модель
1
№
7
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 005-08-19-2-2 ГОСТ 18829]
Кількість на модель
1
№
8
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М16х1,5-6Н.04.019 ГОСТ 5916]
Кількість на модель
1
№
9
Назва деталі
Фланець
Заводський номер
15.0260.114
Кількість на модель
1
№
10
Назва деталі
Ручка.
Заводський номер
15.0260.108
Кількість на модель
1
№
11
Назва деталі
Шток
Заводський номер
15.0260.107
Кількість на модель
1
№
12
Назва деталі
Виделка.
Заводський номер
15.1260.102
Кількість на модель
1
№
13
Назва деталі
Ось
Заводський номер
15.0260.105
Кількість на модель
1
№
14
Назва деталі
Кулачок
Заводський номер
15.0260.106
Кількість на модель
1
№
15
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 012-016-25-2-2 ГОСТ 18829]
Кількість на модель
1
№
16
Назва деталі
Штуцер
Заводський номер
22.0500.101
Кількість на модель
1
№
17
Назва деталі
Куля В ГОСТ
Заводський номер
[Шарик Б6-100 ГОСТ 3722]
Кількість на модель
1
№
18
Назва деталі
Пружина
Заводський номер
15.0260.109
Кількість на модель
1
№
19
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер | 69.9200.081 | 1 | 1 | 1 | |||
| 2 | Кільце - - ГОСТ | [Кольцо 016-020-25-2-2 ГОСТ 18829] | 1 | 1 | 2 | |||
| 3 | Корпус | 15.0260.101 | 1 | 1 | 3 | |||
| 4 | Пружина | 15.0260.112 | 1 | 1 | 4 | |||
| 5 | Кулька Б, ГОСТ | [Шарик Б 7,144-40 ГОСТ 3722] | 1 | 1 | 5 | |||
| 6 | Пружина | 15.0260.111 | 1 | 1 | 6 | |||
| 7 | Шток | 15.0260.103 | 1 | 1 | 7 | |||
| 8 | Кільце - - ГОСТ | [Кольцо 005-08-19-2-2 ГОСТ 18829] | 1 | 1 | 8 | |||
| 9 | Горіх Mx, N. ГОСТ | [Гайка М16х1,5-6Н.04.019 ГОСТ 5916] | 1 | 1 | 9 | |||
| 10 | Фланець | 15.0260.114 | 1 | 1 | 10 | |||
| 11 | Ручка. | 15.0260.108 | 1 | 1 | 11 | |||
| 12 | Шток | 15.0260.107 | 1 | 1 | 12 | |||
| 13 | Виделка. | 15.1260.102 | 1 | 1 | 13 | |||
| 14 | Ось | 15.0260.105 | 1 | 1 | 14 | |||
| 15 | Кулачок | 15.0260.106 | 1 | 1 | 15 | |||
| 16 | Кільце - - ГОСТ | [Кольцо 012-016-25-2-2 ГОСТ 18829] | 1 | 1 | 16 | |||
| 17 | Штуцер | 22.0500.101 | 1 | 1 | 17 | |||
| 18 | Куля В ГОСТ | [Шарик Б6-100 ГОСТ 3722] | 1 | 1 | 18 | |||
| 19 | Пружина | 15.0260.109 | 1 | 1 | 19 |
