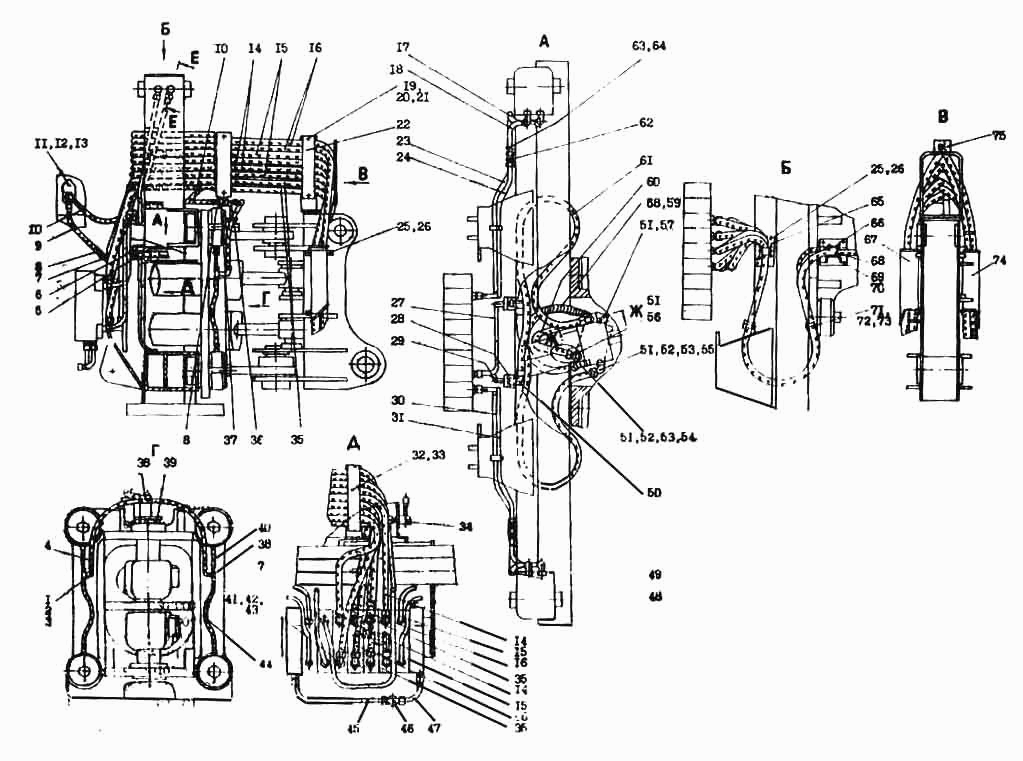

Гідророзводка поперечної рами
100%
Назва деталі
Штуцер кутовий
Заводський номер
69.9200.014
Кількість на модель
3
№
1
Назва деталі
Гайка з накидним ключем
Заводський номер
10.0809.002
Кількість на модель
11
№
2
Назва деталі
КІЛЬЦО
Заводський номер
10.0809.001
Кількість на модель
11
№
3
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9920.00-01
Кількість на модель
2
№
4
Назва деталі
Хомут
Заводський номер
05.2910.021
Кількість на модель
2
№
5
Назва деталі
Хомут
Заводський номер
05.2910.022
Кількість на модель
2
№
6
Назва деталі
Труба
Заводський номер
69.9200.021
Кількість на модель
1
№
7
Назва деталі
Штуцер
Заводський номер
10.0809.004
Кількість на модель
2
№
8
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9920.000-29
Кількість на модель
1
№
9
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9920.000-21
Кількість на модель
1
№
10
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ 6402]
Кількість на модель
2
№
11
Назва деталі
Гайка М__NT__0__Н.__NT__1__ Г__NT__2__СТ__NT__3__
Заводський номер
[Гайка М6-6Н.5.019 Г0СТ 5915]
Кількість на модель
2
№
12
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М6-6gх25.58.019 ГОСТ 7798]
Кількість на модель
2
№
13
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9940.000-08
Кількість на модель
2
№
14
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9940..000-07
Кількість на модель
2
№
15
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9930.000-07
Кількість на модель
2
№
16
Назва деталі
Труба
Заводський номер
22.9300.021-01
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
22.9200.021-02
Кількість на модель
1
№
18
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх60.58.019 ГОСТ 7798]
Кількість на модель
6
№
19
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
8
№
20
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
20
№
21
Назва деталі
Планка
Заводський номер
69.9200.001
Кількість на модель
2
№
22
Назва деталі
Труба
Заводський номер
66.9200.021
Кількість на модель
1
№
23
Назва деталі
Труба
Заводський номер
66.9200.021-01
Кількість на модель
1
№
24
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М10-6gх20.58.019 ГОСТ 7798]
Кількість на модель
15
№
25
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ 6402]
Кількість на модель
15
№
26
Назва деталі
Труба
Заводський номер
66.9200.021-02
Кількість на модель
1
№
27
Назва деталі
Стояти!
Заводський номер
22.9200.013
Кількість на модель
2
№
28
Назва деталі
Труба
Заводський номер
66.9200.021-03
Кількість на модель
1
№
29
Назва деталі
Труба
Заводський номер
66.9200.021-04
Кількість на модель
№
30
Назва деталі
Труба
Заводський номер
66.9200.021-05
Кількість на модель
1
№
31
Назва деталі
Планка
Заводський номер
69.9200.001-02
Кількість на модель
1
№
32
Назва деталі
Хомут
Заводський номер
69.9200.016
Кількість на модель
1
№
33
Назва деталі
Клапан керований
Заводський номер
69.9200.080
Кількість на модель
1
№
34
Назва деталі
Рукав Н- - - Е
Заводський номер
69.9940.000-06
Кількість на модель
2
№
35
Назва деталі
Труба
Заводський номер
69.9200.021-01
Кількість на модель
1
№
36
Назва деталі
Горіх
Заводський номер
10.0809.007
Кількість на модель
1
№
37
Назва деталі
Трійник
Заводський номер
10. 1904.017
Кількість на модель
2
№
38
Назва деталі
Втулка
Заводський номер
69.9200.002
Кількість на модель
4
№
39
Назва деталі
Труба
Заводський номер
69.9200.021-02
Кількість на модель
2
№
40
Назва деталі
Штуцер кутовий
Заводський номер
05.1920.001
Кількість на модель
3
№
41
Назва деталі
КІЛЬЦО
Заводський номер
26.2101.004
Кількість на модель
3
№
42
Назва деталі
Гайка з накидним ключем
Заводський номер
26.2101.005
Кількість на модель
3
№
43
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9920.000-30
Кількість на модель
2
№
44
Назва деталі
Трійник
Заводський номер
10.1905.042-01
Кількість на модель
1
№
46
Назва деталі
Труба
Заводський номер
66.9200.021-09
Кількість на модель
1
№
47
Назва деталі
Труба
Заводський номер
22.9200.021-13
Кількість на модель
1
№
48
Назва деталі
Труба
Заводський номер
22.9200.021-12
Кількість на модель
1
№
49
Назва деталі
Штуцер
Заводський номер
15.0280.015
Кількість на модель
2
№
50
Назва деталі
Кільце - - ГОСТ
Заводський номер
[Кольцо 018-022-25-2-2 ГОСТ 18829]
Кількість на модель
8
№
51
Назва деталі
Горіх
Заводський номер
57.0107.002
Кількість на модель
3
№
52
Назва деталі
КІЛЬЦО
Заводський номер
57.0107.001
Кількість на модель
3
№
53
Назва деталі
Штуцер кутовий
Заводський номер
05.2910.008
Кількість на модель
1
№
54
Назва деталі
Штуцер
Заводський номер
57.0107.003
Кількість на модель
1
№
55
Назва деталі
Штуцер
Заводський номер
10.1908.011
Кількість на модель
3
№
56
Назва деталі
Корок
Заводський номер
02.1500.033
Кількість на модель
2
№
57
Назва деталі
Запобіжна пружина
Заводський номер
05.1930.005
Кількість на модель
1
№
58
Назва деталі
Рукав Н-12-650-00.00-Э
Заводський номер
66.9930.000-02
Кількість на модель
1
№
59
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9930.000
Кількість на модель
1
№
60
Назва деталі
Рукав Н- - - Е
Заводський номер
66.9930.000-05
Кількість на модель
2
№
61
Назва деталі
Штуцер
Заводський номер
10.1905.066
Кількість на модель
4
№
62
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх30.58.019 ГОСТ 7798]
Кількість на модель
12
№
63
Назва деталі
Хомут
Заводський номер
22.9200.008
Кількість на модель
4
№
64
Назва деталі
Стояти!
Заводський номер
69.9200.090
Кількість на модель
1
№
65
Назва деталі
Стояти!
Заводський номер
69.9200.050
Кількість на модель
1
№
66
Назва деталі
Щиток лівий
Заводський номер
05.1910.600
Кількість на модель
1
№
67
Назва деталі
Хомут
Заводський номер
69.9200.004
Кількість на модель
2
№
68
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М12-6gх55.58.019 ГОСТ 7798]
Кількість на модель
4
№
69
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
70
Назва деталі
Болт М-х ГОСТ
Заводський номер
[Болт М8-6gх40.58.019 ГОСТ 7798]
Кількість на модель
2
№
71
Назва деталі
Втулка
Заводський номер
69.9200.008
Кількість на модель
2
№
72
Назва деталі
Тарілка
Заводський номер
69.9200.009
Кількість на модель
2
№
73
Назва деталі
Щиток правий
Заводський номер
05.1910.700
Кількість на модель
1
№
74
Назва деталі
Стояти!
Заводський номер
69.9200.060
Кількість на модель
1
№
75
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Штуцер кутовий | 69.9200.014 | 3 | 3 | 1 | |||
| 2 | Гайка з накидним ключем | 10.0809.002 | 11 | 11 | 2 | |||
| 3 | КІЛЬЦО | 10.0809.001 | 11 | 11 | 3 | |||
| 4 | Рукав Н- - - Е | 66.9920.00-01 | 2 | 2 | 4 | |||
| 5 | Хомут | 05.2910.021 | 2 | 2 | 5 | |||
| 6 | Хомут | 05.2910.022 | 2 | 2 | 6 | |||
| 7 | Труба | 69.9200.021 | 1 | 1 | 7 | |||
| 8 | Штуцер | 10.0809.004 | 2 | 2 | 8 | |||
| 9 | Рукав Н- - - Е | 66.9920.000-29 | 1 | 1 | 9 | |||
| 10 | Рукав Н- - - Е | 66.9920.000-21 | 1 | 1 | 10 | |||
| 11 | Шайба G. ГОСТ | [Шайба 6.65Г.019 ГОСТ 6402] | 2 | 2 | 11 | |||
| 12 | Гайка М__NT__0__Н.__NT__1__ Г__NT__2__СТ__NT__3__ | [Гайка М6-6Н.5.019 Г0СТ 5915] | 2 | 2 | 12 | |||
| 13 | Болт М-х ГОСТ | [Болт М6-6gх25.58.019 ГОСТ 7798] | 2 | 2 | 13 | |||
| 14 | Рукав Н- - - Е | 66.9940.000-08 | 2 | 2 | 14 | |||
| 15 | Рукав Н- - - Е | 66.9940..000-07 | 2 | 2 | 15 | |||
| 16 | Рукав Н- - - Е | 66.9930.000-07 | 2 | 2 | 16 | |||
| 17 | Труба | 22.9300.021-01 | 1 | 1 | 17 | |||
| 18 | Труба | 22.9200.021-02 | 1 | 1 | 18 | |||
| 19 | Болт М-х ГОСТ | [Болт М8-6gх60.58.019 ГОСТ 7798] | 6 | 6 | 19 | |||
| 20 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 8 | 8 | 20 | |||
| 21 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 20 | 20 | 21 | |||
| 22 | Планка | 69.9200.001 | 2 | 2 | 22 | |||
| 23 | Труба | 66.9200.021 | 1 | 1 | 23 | |||
| 24 | Труба | 66.9200.021-01 | 1 | 1 | 24 | |||
| 25 | Болт М-х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ 7798] | 15 | 15 | 25 | |||
| 26 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ 6402] | 15 | 15 | 26 | |||
| 27 | Труба | 66.9200.021-02 | 1 | 1 | 27 | |||
| 28 | Стояти! | 22.9200.013 | 2 | 2 | 28 | |||
| 29 | Труба | 66.9200.021-03 | 1 | 1 | 29 | |||
| 30 | Труба | 66.9200.021-04 | 30 | |||||
| 31 | Труба | 66.9200.021-05 | 1 | 1 | 31 | |||
| 32 | Планка | 69.9200.001-02 | 1 | 1 | 32 | |||
| 33 | Хомут | 69.9200.016 | 1 | 1 | 33 | |||
| 34 | Клапан керований | 69.9200.080 | 1 | 1 | 34 | |||
| 35 | Рукав Н- - - Е | 69.9940.000-06 | 2 | 2 | 35 | |||
| 36 | Труба | 69.9200.021-01 | 1 | 1 | 36 | |||
| 37 | Горіх | 10.0809.007 | 1 | 1 | 37 | |||
| 38 | Трійник | 10. 1904.017 | 2 | 2 | 38 | |||
| 39 | Втулка | 69.9200.002 | 4 | 4 | 39 | |||
| 40 | Труба | 69.9200.021-02 | 2 | 2 | 40 | |||
| 41 | Штуцер кутовий | 05.1920.001 | 3 | 3 | 41 | |||
| 42 | КІЛЬЦО | 26.2101.004 | 3 | 3 | 42 | |||
| 43 | Гайка з накидним ключем | 26.2101.005 | 3 | 3 | 43 | |||
| 44 | Рукав Н- - - Е | 66.9920.000-30 | 2 | 2 | 44 | |||
| 46 | Трійник | 10.1905.042-01 | 1 | 1 | 46 | |||
| 47 | Труба | 66.9200.021-09 | 1 | 1 | 47 | |||
| 48 | Труба | 22.9200.021-13 | 1 | 1 | 48 | |||
| 49 | Труба | 22.9200.021-12 | 1 | 1 | 49 | |||
| 50 | Штуцер | 15.0280.015 | 2 | 2 | 50 | |||
| 51 | Кільце - - ГОСТ | [Кольцо 018-022-25-2-2 ГОСТ 18829] | 8 | 8 | 51 | |||
| 52 | Горіх | 57.0107.002 | 3 | 3 | 52 | |||
| 53 | КІЛЬЦО | 57.0107.001 | 3 | 3 | 53 | |||
| 54 | Штуцер кутовий | 05.2910.008 | 1 | 1 | 54 | |||
| 55 | Штуцер | 57.0107.003 | 1 | 1 | 55 | |||
| 56 | Штуцер | 10.1908.011 | 3 | 3 | 56 | |||
| 57 | Корок | 02.1500.033 | 2 | 2 | 57 | |||
| 58 | Запобіжна пружина | 05.1930.005 | 1 | 1 | 58 | |||
| 59 | Рукав Н-12-650-00.00-Э | 66.9930.000-02 | 1 | 1 | 59 | |||
| 60 | Рукав Н- - - Е | 66.9930.000 | 1 | 1 | 60 | |||
| 61 | Рукав Н- - - Е | 66.9930.000-05 | 2 | 2 | 61 | |||
| 62 | Штуцер | 10.1905.066 | 4 | 4 | 62 | |||
| 63 | Болт М-х ГОСТ | [Болт М8-6gх30.58.019 ГОСТ 7798] | 12 | 12 | 63 | |||
| 64 | Хомут | 22.9200.008 | 4 | 4 | 64 | |||
| 65 | Стояти! | 69.9200.090 | 1 | 1 | 65 | |||
| 66 | Стояти! | 69.9200.050 | 1 | 1 | 66 | |||
| 67 | Щиток лівий | 05.1910.600 | 1 | 1 | 67 | |||
| 68 | Хомут | 69.9200.004 | 2 | 2 | 68 | |||
| 69 | Болт М-х ГОСТ | [Болт М12-6gх55.58.019 ГОСТ 7798] | 4 | 4 | 69 | |||
| 70 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 4 | 4 | 70 | |||
| 71 | Болт М-х ГОСТ | [Болт М8-6gх40.58.019 ГОСТ 7798] | 2 | 2 | 71 | |||
| 72 | Втулка | 69.9200.008 | 2 | 2 | 72 | |||
| 73 | Тарілка | 69.9200.009 | 2 | 2 | 73 | |||
| 74 | Щиток правий | 05.1910.700 | 1 | 1 | 74 | |||
| 75 | Стояти! | 69.9200.060 | 1 | 1 | 75 |
