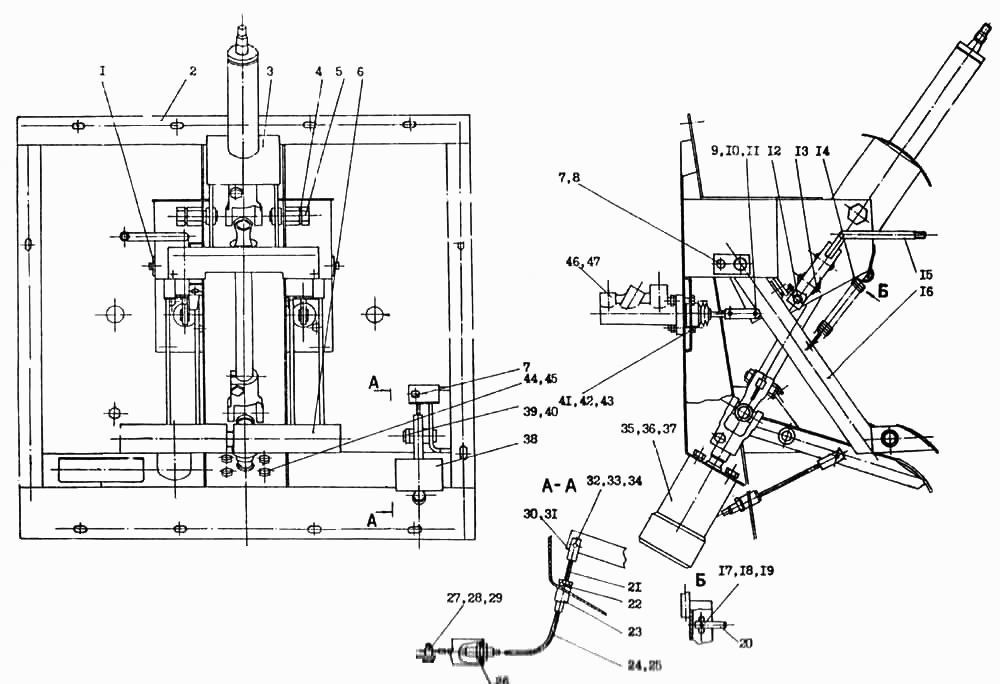

Блок управління
100%
Назва деталі
Ось
Заводський номер
32.5200.100
Кількість на модель
2
№
1
Назва деталі
Короб
Заводський номер
69.5201.000
Кількість на модель
1
№
2
Назва деталі
Колонка рульова
Заводський номер
69.5202.000
Кількість на модель
1
№
3
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 18.65Г.019 ГОСТ 6402]
Кількість на модель
2
№
4
Назва деталі
Болт
Заводський номер
22.6200.001
Кількість на модель
2
№
5
Назва деталі
Педаль гальма права
Заводський номер
22.5205.000
Кількість на модель
1
№
6
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М6-6gх20.58.019 ГОСТ 7798]
Кількість на модель
6
№
7
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 6.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
8
Назва деталі
Ось
Заводський номер
22.5200.006
Кількість на модель
2
№
9
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 8.04.019 ГОСТ 11371]
Кількість на модель
7
№
10
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 2,5х16.019 ГОСТ 397]
Кількість на модель
4
№
11
Назва деталі
Ось
Заводський номер
22.5200.002
Кількість на модель
1
№
13
Назва деталі
Пружина
Заводський номер
22.0421.001
Кількість на модель
2
№
14
Назва деталі
Фіксатор
Заводський номер
77.5203.000
Кількість на модель
1
№
15
Назва деталі
Педаль гальма ліва
Заводський номер
22.5204.000
Кількість на модель
1
№
16
Назва деталі
Ось
Заводський номер
22.5200.003
Кількість на модель
1
№
17
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 4.04.019 ГОСТ 11371]
Кількість на модель
2
№
18
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 1,6х10.019 ГОСТ 397]
Кількість на модель
3
№
19
Назва деталі
Палец
Заводський номер
22.5200.004
Кількість на модель
1
№
20
Назва деталі
Шнур
Заводський номер
22.5207.005
Кількість на модель
1
№
21
Назва деталі
Шнур
Заводський номер
22.5207.006
Кількість на модель
1
№
21
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 12.65Г.019 ГОСТ 6402]
Кількість на модель
1
№
22
Назва деталі
Втулка
Заводський номер
22.5202.101
Кількість на модель
2
№
23
Назва деталі
Обкладинка
Заводський номер
22.5207.106
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
22.5207.107
Кількість на модель
1
№
26
Назва деталі
Горіх Mx, N. ГОСТ
Заводський номер
[Гайка М12х1,25-6Н.04.019 ГОСТ 15522]
Кількість на модель
1
№
26
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 6.04.019 ГОСТ 11371]
Кількість на модель
1
№
27
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
[Винт ВМ5-6gх12.58.019 ГОСТ 17473]
Кількість на модель
1
№
28
Назва деталі
Перехідник
Заводський номер
69.5200.001
Кількість на модель
1
№
29
Назва деталі
Затискач
Заводський номер
22.5207.002
Кількість на модель
1
№
30
Назва деталі
Виделка.
Заводський номер
22.5207.001
Кількість на модель
1
№
31
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 5.04.019 ГОСТ 11371]
Кількість на модель
4
№
32
Назва деталі
Палец
Заводський номер
02.1204.006
Кількість на модель
1
№
33
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
[Винт ВМ5-6gх10.58.019 ГОСТ 17473]
Кількість на модель
1
№
34
Назва деталі
Гвинт Mx
Заводський номер
ТG10-912-109
Кількість на модель
2
№
35
Назва деталі
Блок клапанний
Заводський номер
1VР01-1НNN012.047
Кількість на модель
1
№
36
Назва деталі
Агрегат рульовий
Заводський номер
1АGВ250-1ТG137844
Кількість на модель
1
№
37
Назва деталі
Педаль газу
Заводський номер
22.5206.000
Кількість на модель
1
№
38
Назва деталі
Шплінт х ГОСТ
Заводський номер
[Шплинт 3,2х32.019 ГОСТ 397]
Кількість на модель
1
№
39
Назва деталі
Шайба ГОСТ
Заводський номер
[Шайба 16.04.019 ГОСТ 11371]
Кількість на модель
1
№
40
Назва деталі
Болт Mx ГОСТ
Заводський номер
[Болт М8-64Х25.58.019 ГОСТ 7798]
Кількість на модель
4
№
41
Назва деталі
Горіх МН. ГОСТ
Заводський номер
[Гайка М8-6Н.5.019 ГОСТ 5915]
Кількість на модель
4
№
42
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 8.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
43
Назва деталі
Шайба G. ГОСТ
Заводський номер
[Шайба 10.65Г.019 ГОСТ 6402]
Кількість на модель
4
№
44
Назва деталі
Болт М- х ГОСТ
Заводський номер
[Болт М10-6gх20.58.019 ГОСТ 7798]
Кількість на модель
4
№
45
Назва деталі
Прокладка
Заводський номер
69.5200.002
Кількість на модель
2
№
46
Назва деталі
Циліндр гальмівний
Заводський номер
1471975 М92
Кількість на модель
2
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Ось | 32.5200.100 | 2 | 2 | 1 | |||
| 2 | Короб | 69.5201.000 | 1 | 1 | 2 | |||
| 3 | Колонка рульова | 69.5202.000 | 1 | 1 | 3 | |||
| 4 | Шайба G. ГОСТ | [Шайба 18.65Г.019 ГОСТ 6402] | 2 | 2 | 4 | |||
| 5 | Болт | 22.6200.001 | 2 | 2 | 5 | |||
| 6 | Педаль гальма права | 22.5205.000 | 1 | 1 | 6 | |||
| 7 | Болт М- х ГОСТ | [Болт М6-6gх20.58.019 ГОСТ 7798] | 6 | 6 | 7 | |||
| 8 | Шайба G. ГОСТ | [Шайба 6.65Г.019 ГОСТ 6402] | 4 | 4 | 8 | |||
| 9 | Ось | 22.5200.006 | 2 | 2 | 9 | |||
| 10 | Шайба ГОСТ | [Шайба 8.04.019 ГОСТ 11371] | 7 | 7 | 10 | |||
| 11 | Шплінт х ГОСТ | [Шплинт 2,5х16.019 ГОСТ 397] | 4 | 4 | 11 | |||
| 13 | Ось | 22.5200.002 | 1 | 1 | 13 | |||
| 14 | Пружина | 22.0421.001 | 2 | 2 | 14 | |||
| 15 | Фіксатор | 77.5203.000 | 1 | 1 | 15 | |||
| 16 | Педаль гальма ліва | 22.5204.000 | 1 | 1 | 16 | |||
| 17 | Ось | 22.5200.003 | 1 | 1 | 17 | |||
| 18 | Шайба ГОСТ | [Шайба 4.04.019 ГОСТ 11371] | 2 | 2 | 18 | |||
| 19 | Шплінт х ГОСТ | [Шплинт 1,6х10.019 ГОСТ 397] | 3 | 3 | 19 | |||
| 20 | Палец | 22.5200.004 | 1 | 1 | 20 | |||
| 21 | Шнур | 22.5207.005 | 1 | 1 | 21 | |||
| 21 | Шнур | 22.5207.006 | 1 | 1 | 21 | |||
| 22 | Шайба G. ГОСТ | [Шайба 12.65Г.019 ГОСТ 6402] | 1 | 1 | 22 | |||
| 23 | Втулка | 22.5202.101 | 2 | 2 | 23 | |||
| 24 | Обкладинка | 22.5207.106 | 1 | 1 | 24 | |||
| 26 | Труба | 22.5207.107 | 1 | 1 | 26 | |||
| 26 | Горіх Mx, N. ГОСТ | [Гайка М12х1,25-6Н.04.019 ГОСТ 15522] | 1 | 1 | 26 | |||
| 27 | Шайба ГОСТ | [Шайба 6.04.019 ГОСТ 11371] | 1 | 1 | 27 | |||
| 28 | Гвинт ВМ- х ГОСТ | [Винт ВМ5-6gх12.58.019 ГОСТ 17473] | 1 | 1 | 28 | |||
| 29 | Перехідник | 69.5200.001 | 1 | 1 | 29 | |||
| 30 | Затискач | 22.5207.002 | 1 | 1 | 30 | |||
| 31 | Виделка. | 22.5207.001 | 1 | 1 | 31 | |||
| 32 | Шайба ГОСТ | [Шайба 5.04.019 ГОСТ 11371] | 4 | 4 | 32 | |||
| 33 | Палец | 02.1204.006 | 1 | 1 | 33 | |||
| 34 | Гвинт ВМ- х ГОСТ | [Винт ВМ5-6gх10.58.019 ГОСТ 17473] | 1 | 1 | 34 | |||
| 35 | Гвинт Mx | ТG10-912-109 | 2 | 2 | 35 | |||
| 36 | Блок клапанний | 1VР01-1НNN012.047 | 1 | 1 | 36 | |||
| 37 | Агрегат рульовий | 1АGВ250-1ТG137844 | 1 | 1 | 37 | |||
| 38 | Педаль газу | 22.5206.000 | 1 | 1 | 38 | |||
| 39 | Шплінт х ГОСТ | [Шплинт 3,2х32.019 ГОСТ 397] | 1 | 1 | 39 | |||
| 40 | Шайба ГОСТ | [Шайба 16.04.019 ГОСТ 11371] | 1 | 1 | 40 | |||
| 41 | Болт Mx ГОСТ | [Болт М8-64Х25.58.019 ГОСТ 7798] | 4 | 4 | 41 | |||
| 42 | Горіх МН. ГОСТ | [Гайка М8-6Н.5.019 ГОСТ 5915] | 4 | 4 | 42 | |||
| 43 | Шайба G. ГОСТ | [Шайба 8.65Г.019 ГОСТ 6402] | 4 | 4 | 43 | |||
| 44 | Шайба G. ГОСТ | [Шайба 10.65Г.019 ГОСТ 6402] | 4 | 4 | 44 | |||
| 45 | Болт М- х ГОСТ | [Болт М10-6gх20.58.019 ГОСТ 7798] | 4 | 4 | 45 | |||
| 46 | Прокладка | 69.5200.002 | 2 | 2 | 46 | |||
| 47 | Циліндр гальмівний | 1471975 М92 | 2 | 2 | 47 |
