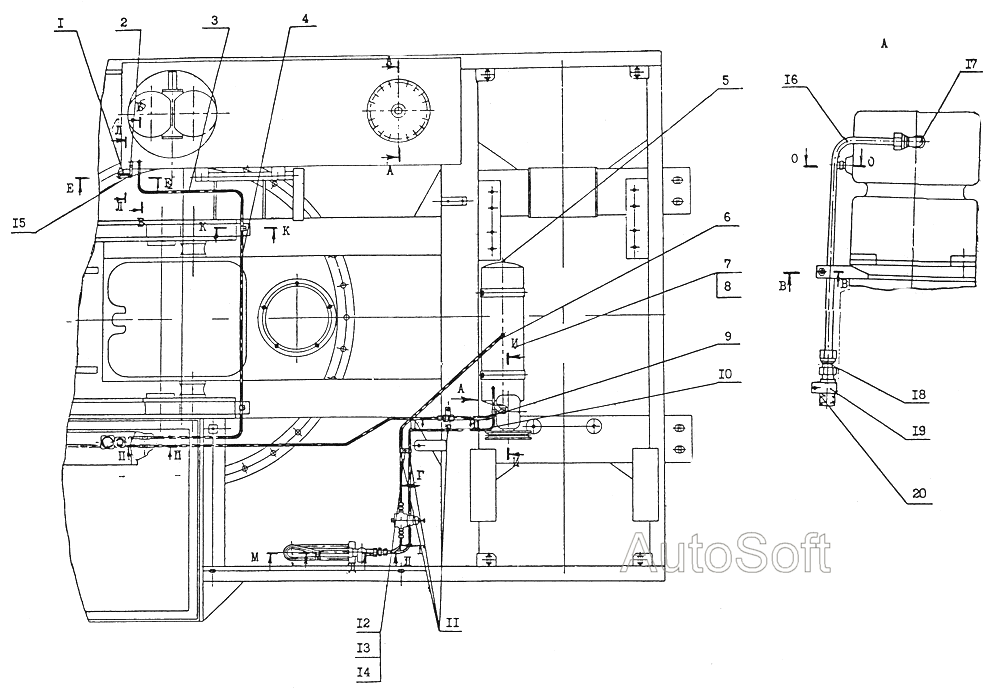

49.0910.000-02 Пневматична система поворотної платформи
100%
Назва деталі
__NT__0__ Пневматична система поворотної платформи
Заводський номер
49.0910.000-02
Кількість на модель
№
Назва деталі
Штуцер з накладкою
Заводський номер
43.0900.500
Кількість на модель
1
№
1
Назва деталі
Кутовий штуцер
Заводський номер
10.3200.002
Кількість на модель
1
№
2
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.100-19
Кількість на модель
1
№
3
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.100-18
Кількість на модель
1
№
4
Назва деталі
Корок
Заводський номер
10.3200.003
Кількість на модель
3
№
5
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.100-31
Кількість на модель
1
№
6
Назва деталі
Повітряний балон
Заводський номер
200.351.3017
Кількість на модель
1
№
7
Назва деталі
Повітряний балон
Заводський номер
256В.351.3015
Кількість на модель
1
№
8
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.300-10
Кількість на модель
1
№
9
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.100-30
Кількість на модель
1
№
10
Назва деталі
Хомут
Заводський номер
01.4200.006
Кількість на модель
5
№
11
Назва деталі
Болт
Заводський номер
7798.8.20
Кількість на модель
1
№
12
Назва деталі
Горіх
Заводський номер
5915.8
Кількість на модель
1
№
13
Назва деталі
Шайба
Заводський номер
6402.8
Кількість на модель
1
№
14
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.100-20
Кількість на модель
1
№
15
Назва деталі
Труба__NT__0__
Заводський номер
10.0900.330
Кількість на модель
1
№
16
Назва деталі
Кутовий штуцер
Заводський номер
10.0900.002
Кількість на модель
1
№
17
Назва деталі
Штуцер
Заводський номер
49.0910.013
Кількість на модель
2
№
18
Назва деталі
Хомут
Заводський номер
10.1202.700
Кількість на модель
2
№
19
Назва деталі
Рукав
Заводський номер
49.0910.017
Кількість на модель
1
№
20
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.200-06
Кількість на модель
1
№
21
Назва деталі
Трійник
Заводський номер
10.0900.045
Кількість на модель
2
№
22
Назва деталі
Труба__NT__0__
Заводський номер
46.0900.300
Кількість на модель
1
№
23
Назва деталі
Труба__NT__0__
Заводський номер
46.0900.300-01
Кількість на модель
1
№
24
Назва деталі
Труба__NT__0__
Заводський номер
49.0900.200-10
Кількість на модель
1
№
25
Назва деталі
Мережа
Заводський номер
10.0900.006
Кількість на модель
1
№
26
Назва деталі
Мило
Заводський номер
10.0900.022
Кількість на модель
1
№
27
Назва деталі
Запобіжний клапан
Заводський номер
10.0900.000
Кількість на модель
1
№
28
Назва деталі
Кільце
Заводський номер
188.29.016.020.25.2.2
Кількість на модель
3
№
29
Назва деталі
Штуцер
Заводський номер
49.0900.009
Кількість на модель
1
№
30
Назва деталі
Зворотний клапан
Заводський номер
10.0909.000-01
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
12.3400.005
Кількість на модель
1
№
32
Назва деталі
Перехідник
Заводський номер
10.0900.038
Кількість на модель
1
№
33
Назва деталі
Прокладка
Заводський номер
49.0910.015
Кількість на модель
4
№
34
Назва деталі
Штуцер
Заводський номер
49.0910.011
Кількість на модель
2
№
35
Назва деталі
Штуцер
Заводський номер
49.0910.012
Кількість на модель
2
№
36
Назва деталі
Зливний кран
Заводський номер
KP-2
Кількість на модель
2
№
37
Назва деталі
Кутовий штуцер
Заводський номер
49.0900.003
Кількість на модель
1
№
38
Назва деталі
гвинт
Заводський номер
7798.10.16
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
6402.10
Кількість на модель
5
№
40
Назва деталі
Болт
Заводський номер
7798.10.25
Кількість на модель
4
№
41
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
4
№
42
Назва деталі
гвинт
Заводський номер
7798.6.16
Кількість на модель
1
№
43
Назва деталі
Горіх
Заводський номер
5915.6
Кількість на модель
1
№
44
Назва деталі
Шайба
Заводський номер
6402.6
Кількість на модель
1
№
45
Назва деталі
Скоба
Заводський номер
10.0900.035
Кількість на модель
1
№
46
Назва деталі
Заглушка
Заводський номер
49.0910.016
Кількість на модель
1
№
47
Назва деталі
Штуцер
Заводський номер
49.3908.002
Кількість на модель
1
№
48
Назва деталі
Горіх
Заводський номер
10.1908.013
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Пневматична система поворотної платформи | 49.0910.000-02 | |||||||
| 1 | Штуцер з накладкою | 43.0900.500 | 1 | 1 | 1 | |||
| 2 | Кутовий штуцер | 10.3200.002 | 1 | 1 | 2 | |||
| 3 | Труба__NT__0__ | 49.0900.100-19 | 1 | 1 | 3 | |||
| 4 | Труба__NT__0__ | 49.0900.100-18 | 1 | 1 | 4 | |||
| 5 | Корок | 10.3200.003 | 3 | 3 | 5 | |||
| 6 | Труба__NT__0__ | 49.0900.100-31 | 1 | 1 | 6 | |||
| 7 | Повітряний балон | 200.351.3017 | 1 | 1 | 7 | |||
| 8 | Повітряний балон | 256В.351.3015 | 1 | 1 | 8 | |||
| 9 | Труба__NT__0__ | 49.0900.300-10 | 1 | 1 | 9 | |||
| 10 | Труба__NT__0__ | 49.0900.100-30 | 1 | 1 | 10 | |||
| 11 | Хомут | 01.4200.006 | 5 | 5 | 11 | |||
| 12 | Болт | 7798.8.20 | 1 | 1 | 12 | |||
| 13 | Горіх | 5915.8 | 1 | 1 | 13 | |||
| 14 | Шайба | 6402.8 | 1 | 1 | 14 | |||
| 15 | Труба__NT__0__ | 49.0900.100-20 | 1 | 1 | 15 | |||
| 16 | Труба__NT__0__ | 10.0900.330 | 1 | 1 | 16 | |||
| 17 | Кутовий штуцер | 10.0900.002 | 1 | 1 | 17 | |||
| 18 | Штуцер | 49.0910.013 | 2 | 2 | 18 | |||
| 19 | Хомут | 10.1202.700 | 2 | 2 | 19 | |||
| 20 | Рукав | 49.0910.017 | 1 | 1 | 20 | |||
| 21 | Труба__NT__0__ | 49.0900.200-06 | 1 | 1 | 21 | |||
| 22 | Трійник | 10.0900.045 | 2 | 2 | 22 | |||
| 23 | Труба__NT__0__ | 46.0900.300 | 1 | 1 | 23 | |||
| 24 | Труба__NT__0__ | 46.0900.300-01 | 1 | 1 | 24 | |||
| 25 | Труба__NT__0__ | 49.0900.200-10 | 1 | 1 | 25 | |||
| 26 | Мережа | 10.0900.006 | 1 | 1 | 26 | |||
| 27 | Мило | 10.0900.022 | 1 | 1 | 27 | |||
| 28 | Запобіжний клапан | 10.0900.000 | 1 | 1 | 28 | |||
| 29 | Кільце | 188.29.016.020.25.2.2 | 3 | 3 | 29 | |||
| 30 | Штуцер | 49.0900.009 | 1 | 1 | 30 | |||
| 31 | Зворотний клапан | 10.0909.000-01 | 1 | 1 | 31 | |||
| 32 | Прокладка | 12.3400.005 | 1 | 1 | 32 | |||
| 33 | Перехідник | 10.0900.038 | 1 | 1 | 33 | |||
| 34 | Прокладка | 49.0910.015 | 4 | 4 | 34 | |||
| 35 | Штуцер | 49.0910.011 | 2 | 2 | 35 | |||
| 36 | Штуцер | 49.0910.012 | 2 | 2 | 36 | |||
| 37 | Зливний кран | KP-2 | 2 | 2 | 37 | |||
| 38 | Кутовий штуцер | 49.0900.003 | 1 | 1 | 38 | |||
| 39 | гвинт | 7798.10.16 | 1 | 1 | 39 | |||
| 40 | Шайба | 6402.10 | 5 | 5 | 40 | |||
| 41 | Болт | 7798.10.25 | 4 | 4 | 41 | |||
| 42 | Горіх | 5915.10 | 4 | 4 | 42 | |||
| 43 | гвинт | 7798.6.16 | 1 | 1 | 43 | |||
| 44 | Горіх | 5915.6 | 1 | 1 | 44 | |||
| 45 | Шайба | 6402.6 | 1 | 1 | 45 | |||
| 46 | Скоба | 10.0900.035 | 1 | 1 | 46 | |||
| 47 | Заглушка | 49.0910.016 | 1 | 1 | 47 | |||
| 48 | Штуцер | 49.3908.002 | 1 | 1 | 48 | |||
| 49 | Горіх | 10.1908.013 | 1 | 1 | 49 |
