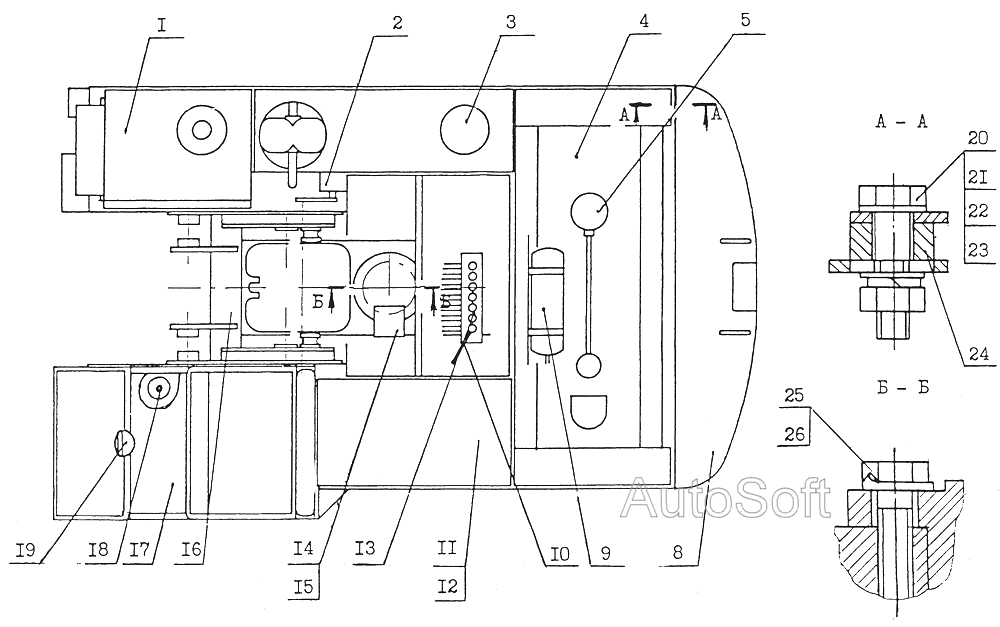

Поворотна платформа
100%
Назва деталі
Поворотна платформа
Заводський номер
58.2000.000
Кількість на модель
№
Назва деталі
Паливний бак
Заводський номер
49.2200.000
Кількість на модель
1
№
1
Назва деталі
Шланг ручної заправки
Заводський номер
10.2500.000
Кількість на модель
1
№
2
Назва деталі
Гідробак
Заводський номер
49.1400.000
Кількість на модель
1
№
3
Назва деталі
Капот двигуна
Заводський номер
10.2800.000-01
Кількість на модель
1
№
4
Назва деталі
Силова установка
Заводський номер
19.1200.000
Кількість на модель
1
№
5
Назва деталі
Встановлення щитків __NT__0__
Заводський номер
40.2300.000-03
Кількість на модель
1
№
8
Назва деталі
__NT__0__ Пневматична система поворотної платформи
Заводський номер
40.0910.000-02
Кількість на модель
1
№
9
Назва деталі
__NT__0__ Гідравлічна система сервоуправління
Заводський номер
58.9500.000
Кількість на модель
1
№
10
Назва деталі
Опалювач
Заводський номер
40.2700.000
Кількість на модель
1
№
11
Назва деталі
Контейнер
Заводський номер
40.9800.000
Кількість на модель
1
№
12
Назва деталі
__NT__0__ Гідравлічна система поворотної платформи
Заводський номер
58.9200.000
Кількість на модель
1
№
13
Назва деталі
__NT__0__ Привід повороту
Заводський номер
57.1300.000
Кількість на модель
№
14
Назва деталі
__NT__0__ Привід повороту
Заводський номер
57.1300.000-01
Кількість на модель
№
15
Назва деталі
Поворотна платформа
Заводський номер
57.1100.000-02
Кількість на модель
1
№
16
Назва деталі
Кабіна
Заводський номер
40.1500.000-06
Кількість на модель
1
№
17
Назва деталі
Керування екскаватором
Заводський номер
19.3800.000
Кількість на модель
1
№
18
Назва деталі
Електрообладнання
Заводський номер
19.2000.000
Кількість на модель
1
№
19
Назва деталі
Болт
Заводський номер
7798.16.65
Кількість на модель
4
№
20
Назва деталі
Горіх
Заводський номер
5915.16
Кількість на модель
4
№
21
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
4
№
22
Назва деталі
Шайба
Заводський номер
11371.16
Кількість на модель
8
№
23
Назва деталі
Бобіші
Заводський номер
10.2801.021
Кількість на модель
4
№
24
Назва деталі
Пластина
Заводський номер
57.1300.026
Кількість на модель
8
№
25
Назва деталі
Болт
Заводський номер
7798.16.60
Кількість на модель
16
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Поворотна платформа | 58.2000.000 | |||||||
| 1 | Паливний бак | 49.2200.000 | 1 | 1 | 1 | |||
| 2 | Шланг ручної заправки | 10.2500.000 | 1 | 1 | 2 | |||
| 3 | Гідробак | 49.1400.000 | 1 | 1 | 3 | |||
| 4 | Капот двигуна | 10.2800.000-01 | 1 | 1 | 4 | |||
| 5 | Силова установка | 19.1200.000 | 1 | 1 | 5 | |||
| 8 | Встановлення щитків __NT__0__ | 40.2300.000-03 | 1 | 1 | 8 | |||
| 9 | __NT__0__ Пневматична система поворотної платформи | 40.0910.000-02 | 1 | 1 | 9 | |||
| 10 | __NT__0__ Гідравлічна система сервоуправління | 58.9500.000 | 1 | 1 | 10 | |||
| 11 | Опалювач | 40.2700.000 | 1 | 1 | 11 | |||
| 12 | Контейнер | 40.9800.000 | 1 | 1 | 12 | |||
| 13 | __NT__0__ Гідравлічна система поворотної платформи | 58.9200.000 | 1 | 1 | 13 | |||
| 14 | __NT__0__ Привід повороту | 57.1300.000 | 14 | |||||
| 15 | __NT__0__ Привід повороту | 57.1300.000-01 | 15 | |||||
| 16 | Поворотна платформа | 57.1100.000-02 | 1 | 1 | 16 | |||
| 17 | Кабіна | 40.1500.000-06 | 1 | 1 | 17 | |||
| 18 | Керування екскаватором | 19.3800.000 | 1 | 1 | 18 | |||
| 19 | Електрообладнання | 19.2000.000 | 1 | 1 | 19 | |||
| 20 | Болт | 7798.16.65 | 4 | 4 | 20 | |||
| 21 | Горіх | 5915.16 | 4 | 4 | 21 | |||
| 22 | Шайба | 6402.16 | 4 | 4 | 22 | |||
| 23 | Шайба | 11371.16 | 8 | 8 | 23 | |||
| 24 | Бобіші | 10.2801.021 | 4 | 4 | 24 | |||
| 25 | Пластина | 57.1300.026 | 8 | 8 | 25 | |||
| 26 | Болт | 7798.16.60 | 16 | 16 | 26 |
