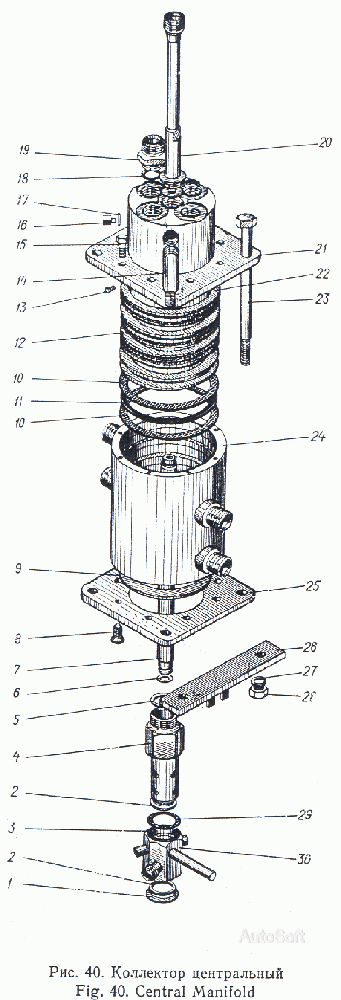

Колектор центральний
100%
Назва деталі
Кільце Б-
Заводський номер
ГОСТ 13942—68
Кількість на модель
1
№
1
Назва деталі
Шайба
Заводський номер
09.10.00.002
Кількість на модель
2
№
2
Назва деталі
Кільце У- х
Заводський номер
ГОСТ 9833—61
Кількість на модель
3
№
3
Назва деталі
Штуцер
Заводський номер
09.19.00.003
Кількість на модель
1
№
4
Назва деталі
Труба
Заводський номер
09.19.00.007
Кількість на модель
1
№
7
Назва деталі
Гвинт Mx
Заводський номер
ГОСТ 17475—72
Кількість на модель
8
№
8
Назва деталі
Шайба
Заводський номер
02.19.00.003
Кількість на модель
2
№
9
Назва деталі
Захисна шайба
Заводський номер
02.19.00.013
Кількість на модель
10
№
10
Назва деталі
Колонка
Заводський номер
09.19.00.001
Кількість на модель
2
№
12
Назва деталі
Маслянка I- B
Заводський номер
ГОСТ 1303—56
Кількість на модель
2
№
13
Назва деталі
Стрижень
Заводський номер
02.19.00.011
Кількість на модель
8
№
14
Назва деталі
Bolt Mx
Заводський номер
ГОСТ 7798—70
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
02.08.00.002
Кількість на модель
1
№
16
Назва деталі
Шайба ущільнювальна
Заводський номер
02.08.01.006
Кількість на модель
5
№
17
Назва деталі
Штуцер
Заводський номер
09.19.00.008
Кількість на модель
1
№
19
Назва деталі
Перехідник
Заводський номер
09.19.04.000
Кількість на модель
1
№
20
Назва деталі
Фланець
Заводський номер
09.19.00.006
Кількість на модель
1
№
21
Назва деталі
Корпус
Заводський номер
02.19.01.000
Кількість на модель
1
№
24
Назва деталі
Фланець
Заводський номер
09.19.00.009
Кількість на модель
1
№
25
Назва деталі
Кронштейн
Заводський номер
09.19.03.000
Кількість на модель
1
№
26
Назва деталі
Шайба
Заводський номер
ГОСТ 6402—70
Кількість на модель
4
№
27
Назва деталі
Гайка N16- .
Заводський номер
ГОСТ 5915-70
Кількість на модель
8
№
28
Назва деталі
Захисна шайба
Заводський номер
09.19.00.012
Кількість на модель
4
№
29
Назва деталі
Втулка
Заводський номер
09.12.02.000
Кількість на модель
1
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце Б- | ГОСТ 13942—68 | 1 | 1 | 1 | |||
| 2 | Шайба | 09.10.00.002 | 2 | 2 | 2 | |||
| 3 | Кільце У- х | ГОСТ 9833—61 | 3 | 3 | 3 | |||
| 4 | Штуцер | 09.19.00.003 | 1 | 1 | 4 | |||
| 7 | Труба | 09.19.00.007 | 1 | 1 | 7 | |||
| 8 | Гвинт Mx | ГОСТ 17475—72 | 8 | 8 | 8 | |||
| 9 | Шайба | 02.19.00.003 | 2 | 2 | 9 | |||
| 10 | Захисна шайба | 02.19.00.013 | 10 | 10 | 10 | |||
| 12 | Колонка | 09.19.00.001 | 2 | 2 | 12 | |||
| 13 | Маслянка I- B | ГОСТ 1303—56 | 2 | 2 | 13 | |||
| 14 | Стрижень | 02.19.00.011 | 8 | 8 | 14 | |||
| 15 | Bolt Mx | ГОСТ 7798—70 | 1 | 1 | 15 | |||
| 16 | Штуцер | 02.08.00.002 | 1 | 1 | 16 | |||
| 17 | Шайба ущільнювальна | 02.08.01.006 | 5 | 5 | 17 | |||
| 19 | Штуцер | 09.19.00.008 | 1 | 1 | 19 | |||
| 20 | Перехідник | 09.19.04.000 | 1 | 1 | 20 | |||
| 21 | Фланець | 09.19.00.006 | 1 | 1 | 21 | |||
| 24 | Корпус | 02.19.01.000 | 1 | 1 | 24 | |||
| 25 | Фланець | 09.19.00.009 | 1 | 1 | 25 | |||
| 26 | Кронштейн | 09.19.03.000 | 1 | 1 | 26 | |||
| 27 | Шайба | ГОСТ 6402—70 | 4 | 4 | 27 | |||
| 28 | Гайка N16- . | ГОСТ 5915-70 | 8 | 8 | 28 | |||
| 29 | Захисна шайба | 09.19.00.012 | 4 | 4 | 29 | |||
| 30 | Втулка | 09.12.02.000 | 1 | 1 | 30 |
